快速电解电容器▏85℃3,000小时▏CAIA
特征
具有可直接焊接到 PCB 上的卡入式端子
适用于中高压电路的电子设备
印刷电路板端子有卡入式和接线片端子式可供选择
具有可直接焊接到 PCB 上的卡入式端子
适用于中高压电路的电子设备
印刷电路板端子有卡入式和接线片端子式可供选择
规格
| 项目 | 表现 | |||||||||||||||||
| 工作温度范围 | -40 ℃~ +85 °C | |||||||||||||||||
| 电容耐受性 | +20% (在120Hz, 20 °C) | |||||||||||||||||
| 泄漏电流 (在 20 °C) | I = 0.02CV 或 1.5mA,以较小者为准 (后 5 分钟)
在哪里, C= 额定电容,单位为 µF。V= 额定直流工作电压,单位为 V. |
|||||||||||||||||
| 耗散因子
(120Hz 时的 tanδ, 20°C) |
额定电压 | 16 | 25 | 35 | 50 | 63 | 80 | 100 | 160 | 200 | 250 | 350 | 400 | 420 | 450 | 500 | ||
| 正切δ (最大限度) | 0.50 | 0.45 | 0.40 | 0.35 | 0.30 | 0.25 | 0.20 | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 | |||
|
低温特征 (在120Hz) |
阻抗比不得超过下表给出的值. | |||||||||||||||||
| 额定电压 | 16 | 25 | 35 | 50 | 63 | 100 | 160 | 200 | 250 | 350 | 400 | 420 | 450 | 500 | ||||
| 阻抗
比率 |
Z (-25 °C)/Z(+20 °C) | 4 | 3 | 3 | 2 | 2 | 4 | 4 | 4 | 4 | 8 | 8 | 8 | 8 | 8 | |||
| Z(-40 °C)/Z(+20 °C) | 15 | 10 | 8 | 6 | 5 | 4 | 8 | 10 | 10 | 16 | 18 | 18 | 20 | 20 | ||||
|
负载寿命测试 |
测试时间 | 3,000 HRS |
* 当电容器恢复到正常状态时,应满足规格要求 20 施加额定电压后°C 3,000 HRS在 85 °C |
|||||||||||||||
| 电容变化 | < + 20% | |||||||||||||||||
| 耗散因子 | 少于 200% 指定值 | |||||||||||||||||
| 泄漏电流 | 在指定值之内 | |||||||||||||||||
|
保质期测试 |
测试时间 | 1,000 HRS |
* 当电容器恢复到正常状态时,应满足规格要求 20 °C暴露了 1,000 HRS在 85 °C |
|||||||||||||||
| 电容变化 | < + 20% | |||||||||||||||||
| 耗散因子 | 少于 200% 指定值 | |||||||||||||||||
| 泄漏电流 | 在指定值之内 | |||||||||||||||||
|
波纹电流 & 频率乘数 |
频率. |
60 |
120 |
500 |
1k |
10k 向上 |
||||||||||||
| (赫兹)
w. v. (v) |
||||||||||||||||||
| 在下面 100 | 0.92 | 1.0 | 1.13 | 1.19 | 1.20 | |||||||||||||
| 160 及以上 | 0.81 | 1.0 | 1.32 | 1.45 | 1.50 | |||||||||||||
| 350 及以上 | 0.77 | 1.0 | 1.30 | 1.41 | 1.43 | |||||||||||||
| 波纹电流 &
温度乘数 |
温度
( °C) |
40 | 55 | 70 | 85 | |||||||||||||
| 乘数 | 2.1 | 1.8 | 1.5 | 1.0 | ||||||||||||||
| 其他标准 | 满足 JIS C 的特性 W 5141 | |||||||||||||||||

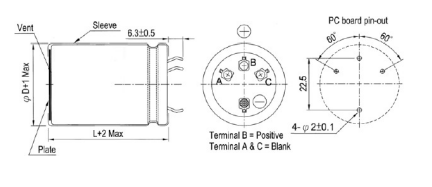

卡接式端子 类型 (2 终端)

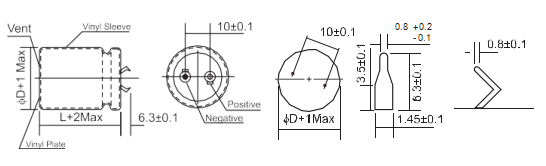

卡接式端子 (4 终端)

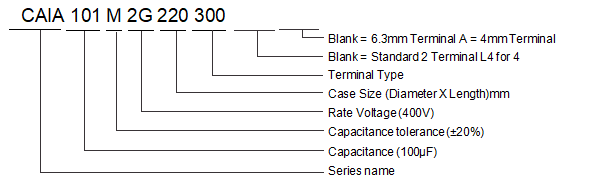

零件号示例
特征
◆卡接式端子类型 (2 终端 & 4 特雷米纳尔)
◆ 具有卡入式端子,可直接焊接到PCB上
◆ 适用于中高压电路的电子设备
◆ 印刷电路板端子有卡入式和接线片端子式可供选择
