智能集成电容器 | 400VAC | 更好
金平CJAF型智能一体化低压滤波电容器是针对电网有一定谐波含量的场合而设计的, 但普通型电力电容器无法正常运行
描述
应用
金平CJAF型智能一体化低压滤波电容器是针对电网有一定谐波含量的场合而设计的, 但普通型电力电容器无法正常运行, 其主要特点如下:
1.高品质型低压电容器, 无油设计, 高安全性;
2.采用无浪涌切换开关, 拥有先进的技术, 性能稳定可靠; 3.采用特殊技术和工艺,有效抑制高次谐波和浪涌,对次谐波抑制效果明显 3, 5, 7, 9 及以上;
4.模块化结构, 灵活组合, 便捷的扩容, 安装简单, 方便维护;
5.智能网络, 485 通讯接口,可以在后台电脑切换, 实行配送一体化管理;
6.采用分散控制模式, 200,000 无故障切换次数, 具有高可靠性; 7.人性化的人机界面, 操作简单, 维护方便, 方便现场故障排除;
8.内部设有SH防爆装置和温控装置, 提高谐波严重场所的运行可靠性;
9.卓越的节能效率, 有效提高功率因数, 降低电能消耗，提高电能质量.
ZMZ-J型智能一体化低压滤波电容器主要适用于谐波电流较多的场所。 40% 以下 (比如变频器, 和其他设备), 它不仅
满足无功补偿和提高功率因数的要求, 同时也消除了高次谐波对系统的影响, 改善电力质量.
产品功能过滤
有效抑制高次谐波和浪涌, 高级谐波的低电阻通道. 它吸收和释放谐波, 消除高次谐波对电容器的影响, 保护电路和电容器免受过载, 防止电容器过热, 绝缘介质防老化, 避免自愈性能降低, 或减少使用寿命.
无浪涌开关
配套专用电容投切开关, 无开关浪涌.
分相补偿
分相补偿型产品每相电容可单独切换, 提高无功补偿精度, 使三相无功不平衡得到很好的补偿.
测量
配电电压测量, 当前的, 无功功率, 功率因数; CT相位和变化的自动测量和校正; 测量三相电流及各电容器内部温度.
保护
电路的快速电流切换和过流保护; 电容器过压、欠压保护; 过温, 电容器缺相、三相不平衡保护, 当电容器温度超过65℃时, 电容器整机退出运行, 从而提高其使用寿命, 并保证系统的安全运行.
信号
切换状态, 超过, 补偿状态下, 过压和欠压状态信号; 保护动作类型及自诊断故障类型信号.
沟通
电容器与控制器之间采用RS-485通讯耦合, 方便大量采样数据上传以及与外部监控终端信息交换, 表格系统工作.
在线的
有线网络通信和无线网络通信功能.
智能网络控制
能够自动检测和跟踪系统的无功变化, 并自动切换电容器组. 对相同容量的电容器进行循环切换, 对不同容量的电容器根据空缺进行切换. 先投入的电容器应先退出,应首先切换较早退出的; 应先接入运行温度较低的电容器, 运行温度较高者先退出; 当补偿情况稳定时, 电容器应每十五分钟循环切换一次, 避免任一电容器长时间运行.
故障自诊断
电容器智能控制元件对机体运行参数进行自诊断, 一旦出现自检故障, 整机响应迅速并退出运行.
主要技术参数环境条件
环境温度: -25～55℃; 相对温度: 40℃, 20～90%; 高度: ≤2000米.
供电条件 额定电压: -220V/～380V; 电压偏差: ±20％;
电压波形: 正弦波, 总畸变率不超过 7%; 额定频率: 50赫兹±5%;
功耗: ＜2W.
用电安全
电气间隙, 爬电距离, 绝缘强度, 安全防护, 短路强度, 采样和控制电路的保护应全部
符合DL/T842-2003标准的相应条款- 电压并联电容器安装.
测量误差
电压: ≤0.5% (额定电压的80～120%以内); 当前的: ≤1% (额定电流的5%～20%以内), 功率因数: ±1.5%;
温度: ±1℃. 保护错误
电压: ≤0.5%; 当前的: ≤1%;
温度: ±1℃. 时间: ±0.01秒.
无功补偿参数
电容器投切间隔: ＞10秒(1s~10s定制);
无功容量: 普通补偿≤40kvar, 单独补偿≤20kvar;
在线数量: ≤120个.
可靠性
控制精度: 100%;
允许的切换时间: 100,000 次;
电容器容量运行时间衰减率: ≤1%/年;
电容器容量投切衰减率: ≤0.1%/万次; 年故障率: ≤1%.

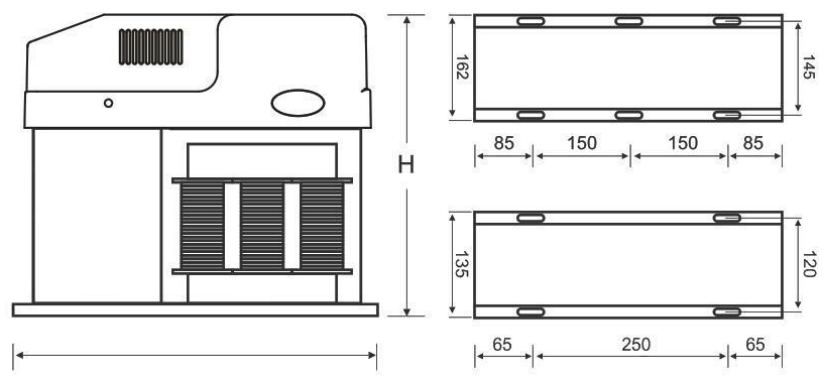

外形及安装尺寸
介绍
