螺丝终端陶瓷盘电容器 | Doorknob HV电容器 | Chih
特征
-优异的温度特性
-低耗散
-高绝缘电阻
-高击穿强度
-全对称全铜电极
-环氧涂层
-螺丝端子安装
应用
-智能电网
-高压电源
-二氧化碳激光器
-X射线设备
-焊接设备
容量范围 10 pF 至 10,000pF

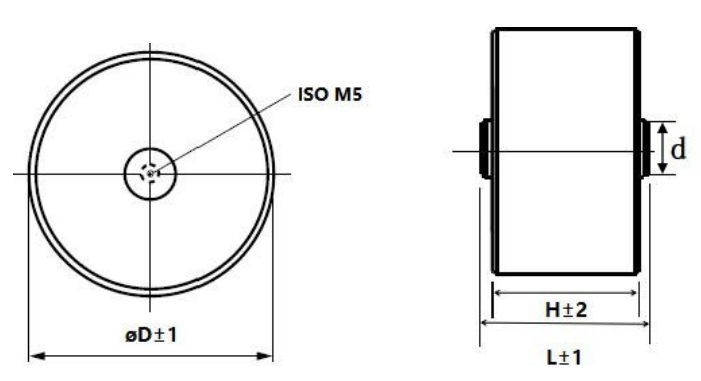

尺寸图

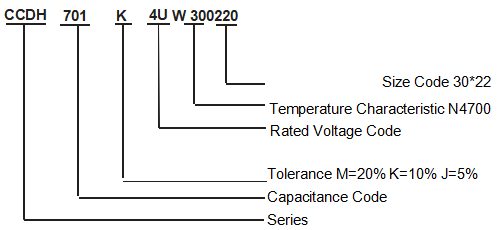

零件号示例
规格
|
类型 |
额定电压
直流电压 |
测试电压
直流电压 |
电晕起始电压 (有效值)
(<10个人电脑) |
能力
(PF) |
尺寸 毫米
(毫米) |
端子类型 | |||
| d ± 1 | l ±1 | h ± 2 | d | ||||||
| CCDH701K4UW300220 | 700 | 30 | 12 | ||||||
| CCDH102K4UW300220 | 1000 | 30 | 12 | ||||||
| CCDH122K4UW400220 | 1200 | 40 | 22 | 17 | 14.5 | ||||
| CCDH152K4UW400220 | 1500 | 40 | 14.5 | ||||||
| CCDH472K4UW550220 | 4700 | 55 | 14.5 | ||||||
| CCDH781K4UW300250 | 780 | 30 | 12 | ||||||
| CCDH102K4UW400250 | 1000 | 40 | 12 | ||||||
| CCDH112K4UW400250 | 1100 | 40 | 14.5 | ||||||
| CCDH172K4UW450250 | 1700 | 45 | 14.5 | ||||||
| CCDH182K4UW450250 |
30 |
45 |
12 |
1800 | 45 | 25 | 20 | 14.5 |
ISO M5 |
| CCDH202K4UW500250 | 2000 | 50 | 14.5 | ||||||
| CCDH252K4UW550250 | 2500 | 55 | 14.5 | ||||||
| CCDH272K4UW550250 | 2700 | 55 | 14.5 | ||||||
| CCDH302K4UW550250 | 3000 | 55 | 14.5 | ||||||
| CCDH332K4UW550250 | 3300 | 55 | 14.5 | ||||||
| CCDH362K4UW600250 | 3600 | 60 | 14.5 | ||||||
| CCDH103K4UW900250 | 10000 | 90 | 14.5 | ||||||
| CCDH591K4UW330280 | 590 | 30 | 12 | ||||||
| CCDH941K4UW400280 | 940 | 40 | 28 | 23 | 14.5 | ||||
| CCDH172K4UW500280 | 1700 | 50 | 14.5 | ||||||
| CCDH401K4GW300350 | 400 | 30 | 35 | 30 | 12 | ||||
| CCDH202K4GW600350 | 2000 | 60 | 14.5 | ||||||
| CCDH441K4GW300300 | 440 | 30 | 12 | ||||||
| CCDH571K4GW300300 | 570 | 30 | 12 | ||||||
| CCDH751K4GW400300 | 750 | 40 | 14.5 | ||||||
| CCDH102K4GW500300 | 1000 | 50 | 14.5 | ||||||
| CCDH122K4GW450300 |
40 |
60 |
16 |
1200 | 45 | 30 | 25 | 14.5 |
ISO M5 |
| CCDH142K4GW500300 | 1400 | 50 | 14.5 | ||||||
| CCDH172K4GW550300 | 1700 | 55 | 14.5 | ||||||
| CCDH202K4GW550300 | 2000 | 55 | 14.5 | ||||||
| CCDH242K4GW600300 | 2400 | 60 | 14.5 | ||||||
| CCDH272K4GW600300 | 2700 | 60 | 14.5 | ||||||
| CCDH332K4GW700300 | 3300 | 70 | 14.5 | ||||||
|
类型 |
额定电压
直流电压 |
测试电压
直流电压 |
电晕起始电压 (有效值)
(<10个人电脑) |
能力
(PF) |
尺寸 毫米
(毫米) |
端子类型 | |||
| d ± 1 | l ±1 | h ± 2 | d | ||||||
| CCDH281K4HW300370 | 280 | 30 | 37 | 32 | 12 | ||||
| CCDH341K4HW300330 | 340 | 30 | 12 | ||||||
| CCDH561K4HW400330 | 560 | 40 | 14.5 | ||||||
| CCDH851K4HW400330 | 50 | 75 | 20 | 850 | 40 | 33 | 28 | 14.5 | ISO M5 |
| CCDH102K4HW450330 | 1000 | 45 | 14.5 | ||||||
| CCDH212K4HW600330 | 2100 | 60 | 14.5 | ||||||
| CCDH221K4HW600330 | 2200 | 60 | 33 | 28 | 14.5 | ISO M5 | |||
| CCDH332K4HW700330 | 50 | 75 | 20 | 3000 | 70 | 14.5 | |||
| CCDH602K4HW800800 | 6000 | 80 | 80 | 75 | 14.5 | ||||
| CCDH501K4IW400400 | 500 | 40 | 14.5 | ||||||
| CCDH701K4IW450400 | 700 | 45 | 14.5 | ||||||
| CCDH851K4IW500400 | 60 | 90 | 24 | 850 | 50 | 40 | 35 | 14.5 | ISOM5 |
| CCDH102K4IW450400 | 1000 | 45 | 14.5 | ||||||
| CCDH122K4IW550400 | 1200 | 55 | 14.5 | ||||||
| CCDH202K4LW600400 | 70 | 100 | 28 | 2000 | 60 | 40 | 35 | 14.5 | ISOM5 |
| CCDH751K5AW600460 | 100 | 150 | 40 | 750 | 60 | 46 | 41 | 14.5 | ISO M5 |
| CCDH102K5AW600460 | 1000 | 60 | 14.5 | ||||||
| CCDH102K5BW600530 | 120 | 180 | 48 | 1000 | 60 | 53 | 48 | 14.5 | ISO M5 |
| CCDH251K5RW300530 | 150 | 220 | 60 | 250 | 30 | 53 | 48 | 12 | ISO M5 |
| CCDH801K5RW600530 | 800 | 60 | 14.5 | ||||||
标记
 |
①制造商标记 |
| ②温度特性 | |
| ③额定电容 | |
| ④电容容差 | |
| ⑤额定电压 |
规格及测试方法
| 物品 | 规格 | 测试方法 | ||||||
|
外貌 |
1 外观和
方面 |
无明显缺陷 | 应进行目视检查或使用 Venire 卡尺进行检查. | |||||
| 2 标记 | 易于辨认 | 应进行目视检查. | ||||||
| 3 材料 | 采用 N4700 陶瓷制成的电容器元件，采用模制环氧树脂外壳. 拧紧
终端: 端子镀银. |
|||||||
| 4 线 | ISO M5 | 用 ISO M5 螺栓检查 | ||||||
|
电- 实际性能- 曼斯 |
5 电容 | 在指定范围内
宽容 |
电容应在 20°C 下测量 1
±0.2kHz和AC5V(均方根) 最大限度。. |
|||||
| 6 耗散因子 (DF) | 0.2%最大限度. | 电容应在 20°C 下测量 1
±0.2kHz和AC5V(均方根) 最大限度. |
||||||
| 7 绝缘
反抗 (红外线) |
200,000兆欧姆最小值. |
绝缘电阻采用直流500V在60±2秒内测量. 充电的. | ||||||
| 8 工频耐压 |
航站楼之间 |
150% 额定电压（油中）,1最小. |
||||||
|
9 温度特征 |
-4700±1000ppm/℃ |
应按下表测量每个步骤的电容. | ||||||
| 步 | 1 | 2 | 3 | 4 | 5 | |||
| 20±2℃ | -40±2℃ | 20±2℃ | 70±2℃ | 20±2℃ | ||||
| 10 电晕极限 | <10个人电脑 | 在 40% 额定交流电压（油中）. | ||||||
| 物品 | 规格 | 测试方法 | |||
|
气候 测试 |
11 湿度 (稳态下) | 电容 | ≤10% |
将电容器在 40±2°C 环境下放置 100 小时 90 到 95% 湿度. |
|
| DF | <1% | ||||
| 红外线 |
>109哦 |
||||
|
12 温度循环测试 |
电容应正常, 项目中的要求 5 表中至10
应满足. |
穿过大气-40℃，1小时→RT，0.5小时→ +80℃，1h；10 周期. |
|||
|
13 寿命测试 |
电容
改变 |
±5％ | 施加直流电压 125% 的额定电压 100+24/-0 85±2℃油中h。后处理 : 电容器应在室温下存放24±2h
状况. (充电/放电电流:50最大毫安) |
||
| DF | 1.0%最大限度. | ||||
| 红外线 | 1,000m | ||||
|
机械性能测试 |
14 端子强度 |
扭矩强度 |
容量或不得
破碎的. |
将电容器安装到设备上时, 确保将它们安装在所示的扭矩强度值范围内
在下表中. |
|
| 尺寸 | 扭矩 (牛·米) | ||||
| M5 | 1.5 | ||||
| 拉 | 没有异常 | 固定电容器本体，沿径向向各端子逐渐施加拉力
电容器如下表. |
|||
| 尺寸 | 拉 (氮) | ||||
| M5 | 5.0 | ||||
公告
(1)搬运和储存
请避免高温搬运和储存,湿度和雨水. 避免碰撞.
请勿暴露于 H2SO4，盐酸，HNO3 和其他有毒气体.
(2)操作碰撞避免.
请不要接触汗液和其他电解质. 请不要徒手操作. 请勿焊接螺丝端子.
请勿返工端子.
(3)使用
尽可能避免机械管道的放射性热传递, ETC。, 到电容器.
