SMD铝电解电容器▏125℃高温▏cama

规格

项目	表现
工作温度范围	10 ～50V
	40 ℃~ +125 °C
电容耐受性	+20%
泄漏电流 (在 20 °C)	I = 0.03CV 或 4 (微安) 以更大为准 (后 1 分钟) Where C = rated capacitance in µF. V = 额定直流工作电压，单位为 V.
耗散因子 (120Hz 时的损耗角正切值, 20 °C)	额定 电压	10	16	25	35	50
	正切δ (最大限度)	0.32	0.24	0.21	0.18	0.18
低温特征 (在120Hz)	阻抗比不得超过下表给出的值.
	额定电压				10	16	25	35	50
	阻抗 比率	Z (-40 °C)/Z(+20 °C)			5	4	3	3	3
负载寿命测试	测试时间		1,000 HRS
	电容变化		之内 +30% 初始值
	耗散因子		少于 300% 指定值
	泄漏电流		在指定值之内
	* 当电容器恢复到正常状态时，应满足上述规格 20 °C after the rated voltage applied for 1,000 HRS在 125 °C
保质期测试	测试时间: 1,000 小时; 其他项目与负载寿命试验相同.
其他标准	Jis c 5101-1, -18



方面 & 允许的连锁电流

方面: 直径×长度(毫米)

Ripple Current mA/rms at 120KHz, 125°C

v.dc		10v (1一个)		16v (1c)		25v (1e)		35v (1v)		50v (1h)
µF	内容	深×长	马	深×长	马	深×长	马	深×长	马	深×长	马
33	330			6.3 x 5.7	50	6.3 x 5.7	50	6.3 x 7.7	70	8 x 10	130
47	470			6.3 x 5.7	70	6.3 x 7.7	70	8 x 6.5	75	8 x 10	130
100	101	8.0 x 6.5	78	8 x 6.5	75	8 x 10	134	10 x 10	182	12.5 x 13.5	357
220	221	8.0 x 10	131	10 x 10	181	10 x 10	181	12.5 x 13.5	357	12.5 x 16	401
330	331	8.0 x 10	131	12.5 x 13.5	480	12.5 x 13.5	480	16 x 16.5	650	16 x 16.5	652
470	471	12.5 x 13.5	480	12.5 x 13.5	480	12.5 x 13.5	480	16 x 16.5	650
680	681	12.5 x 13.5	480	12.5 x 13.5	480	12.5 x 16	585	16 x 16.5	650
1,000	102	12.5 x 16	585	12.5 x 16	589	16 x 16.5	650	18 x 16.5	855

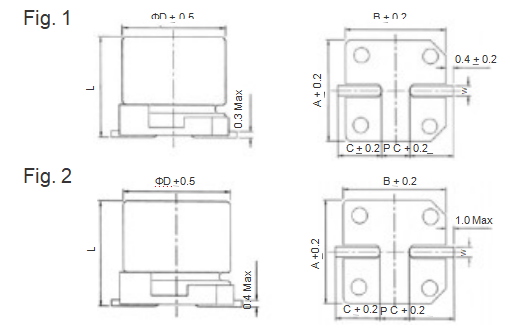

垫间距和直径

ΦD	l	一个	b	c	w	p±0.2	如图. 不.
8	10.0 + 0.5	8.4	8.4	3.0	0.7 到 1.1	3.1	1
10	10.0 + 0.5	10.4	10.4	3.3	0.7 到 1.1	4.7	1
12.5	13.0 + 0.5	12.8	12.8	4.9	1.1 到 1.4	4.2	2
12.5	16.0 + 0.5	12.8	12.8	4.9	1.1 到 1.4	4.2	2
16	16.5 + 0.5	16.3	16.3	5.8	1.1 到 1.4	6.0	2



零件号示例

CAMA 221 M 1A TR 080 100

特征

◆ High Temperature Range up to +125°C
◆ For automobile modules and other high temperature applications
◆ROHS合规
