金属聚酯膜电容器 |超迷你尺寸 | CDAD

特征

◆ 工作温度. 范围 :-40℃~105℃ (VR降额 1.25% 超过 85°C 每°C)
◆ 电容量范围:0.1〜10UF
◆ 电容容差: j = 5％k = 10％m = 20％
◆ 额定电压V R 85℃: 100电压 250V 400V 630V
◆ 损耗角正切: 1% 最大@1KHZ 25℃

零件号示例

规格

项目	表现
工作电压范围	450VDC, 630VDC
额定温度	-40 °C〜 +85°C
可用的上类温度	+110°C (额定电压降额比 +85 ℃ ~ +110℃: 1.5% 每℃额定电压)
电容范围	0.033 µf〜 3.3 µF
电容容差	+2% (g), +5% (j), +10% (k)
耗散因子	1.0% (最大限度。) 那个1KHz 1.6% (最大限度。) 10KHz时
绝缘抗性末端	电压充电: 100直流电压×1分钟 (在 20 ℃+5℃) > 9,000MΏ 为 C < 0.33µF > 3,000C 的 MΏ x µF >0.33µF
承受电压	终端:(在 20 °C + 5°C)
	1.6 X VR适用于2秒. (切断当前10mA)
	缓慢升压速度: 100伏/秒
额定电压脉冲斜率 dV/dt (伏/微秒)	p VR	10毫米	15毫米	22.5毫米
	450VDC	110	45	20
	630VDC	160	65	30



表现

物品	测试 方法	要求
耐焊接热 IEC 60068-2-20″	焊锡槽: 260°C+ 5°C 浸泡时间: 10秒 + 1秒	电容变化 |ΔC/C| :<2% DF 变化 tanδ: 0.5% 1KHz 红外: > 极限值
抗振性 IEC 60068-2-6″	频率范围: 10Hz 至 55Hz 幅度: 1.5米/米 持续时间: 6 小时	不得有可见损坏, 请勿打扰 接触, 无开路或短路
湿热, 稳态 IEC 60068-2-3″	温度: 40°C + 2°C 相对湿度: 90% 到 95% 期间: 1,000 小时	电容变化 |ΔC/C |: <5% DF 变化 tanδ: 0.5% 1KHz 红外: > 50% 极限值
电气耐久性 IEC 60384-2″	温度: 85°C + 2°C 施加电压: 1.10 x 电压(DC) 期间: 1,000 小时	电容变化 |ΔC/C |: <5% DF 变化 tanδ: 0.5% 1KHz 红外: > 50% 极限值



最大尺寸 (毫米)

右室电压.	450VDC (2w)
你 e	w	h	时间	p	dΦ	你 e	w	h	时间	p	dΦ
(µF)						(µF)
0.047	13.0	13	5	10	0.6	1.0	13	19	8	10	0.8
0.068	12.5	10	5	10	0.6		18.0	17	7.5	15	0.8
0.1	12.5	9.5	4.5	10	0.6		26.0	16	7	22.5	0.8
	18.0	11	5	15	0.8	1.2	18.0	18	8	15	0.8
0.15	12.5	12	4.5	10	0.6	1.5	13.0	21.5	9.5	10	0.8
0.22	12.5	12	6.5	10	0.6		18.0	18.5	8.5	15	0.8
	18.0	11.5	6	15	0.8		26.0	17.5	7	22.5	0.8
0.33	12.5	12	6	10	0.6	2.2	18.0	21.5	11.5	15	0.8
	18.0	13	5	15	0.8		26.0	19	9	22.5	0.8
0.47	12.5	15.5	6.5	10	0.6	3.3	26.0	23.5	13	22.5	0.8
	18.0	13	5.5	15	0.8
0.68	12.5	16	7.5	10	0.6
	18.0	15.5	5.5	15	0.8

右室电压.	630VDC (2j)
你是	w	h	时间	p	dΦ
(µF)
0.033	12.5	10.5	4.5	10	0.6
0.047	12.5	13	5	10	0.6
	18.0	11	5	15	0.8
0.068	13.0	13	6	10	0.6
	18.0	11	5	15	0.8
0.1	12.5	16	6	10	0.6
	18.0	11	5	15	0.8
0.22	18.0	13	5	15	0.8
0.33	18.0	13	5	15	0.8
0.47	18.0	17.5	9	15	0.8
0.68	18.0	20.5	10.5	15	0.8
1.0	26.0	20.5	9.5	22.5	0.8



额定电压 (有效值) VS. 频率

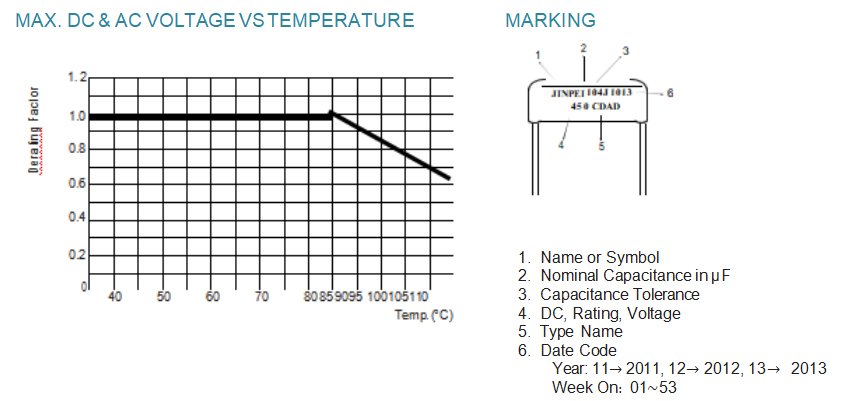

最大限度. DC & 交流电压与温度

最大电流, AMPS (有效值)

450VDC / 200VAC

帽 (µF)	p	15.75 千赫	35 千赫	45 千赫	65 千赫	80 千赫	100 千赫
0.047	10	0.18	0.20	0.21	0.23	0.24	0.25
0.068	10	0.20	0.22	0.23	0.24	0.25	0.26
0.1	10	0.36	0.46	0.50	0.56	0.60	0.64
	15	0.15	0.17	0.19	0.20	0.21	0.22
0.15	10	0.40	0.48	0.53	0.58	0.62	0.66
0.22	10	0.45	0.57	0.61	0.69	0.73	0.78
	15	0.18	0.19	0.20	0.21	0.22	0.23
0.33	10	0.48	0.60	0.65	0.72	0.74	0.80
	15	0.77	0.97	1.05	1.17	1.25	1.32
0.47	10	0.50	0.70	0.80	0.90	1.00	1.10
	15	0.67	0.88	0.99	1.06	1.17	1.31
0.68	10	0.60	0.90	1.00	1.10	1.20	1.30
	15	0.88	1.13	1.24	1.41	1.48	1.63
1.0	10	0.80	1.20	1.30	1.50	1.60	1.80
	15	1.06	1.38	1.59	1.77	1.84	1.91
1.2	15	1.20	1.50	1.65	1.85	2.00	2.20
1.5	10	0.98	1.30	1.40	1.60	1.70	1.90
	15	1.40	1.70	1.80	2.00	2.20	2.40
	22.5	1.38	1.68	1.78	1.96	2.00	2.04
2.2	15	1.70	2.00	2.20	2.35	2.50	2.70
	22.5	2.30	2.37	2.43	2.52	2.55	2.60
3.3	22.5	2.65	2.69	2.80	2.81	2.82	2.90



最大电流, AMPS (有效值)

630VDC / 250VAC

帽 (µF)	p	15.75 千赫	35 千赫	45 千赫	65 千赫	80 千赫	100 千赫
0.033	10	0.14	0.20	0.22	0.25	0.27	0.30
0.047	10	0.18	0.24	0.30	0.35	0.39	0.42
0.068	10	0.21	0.29	0.32	0.37	0.41	0.44
0.1	10	0.25	0.37	0.45	0.50	0.55	0.63
0.047	15	0.16	0.22	0.24	0.27	0.30	0.32
0.068	15	0.23	0.26	0.32	0.35	0.40	0.44
0.1	15	0.42	0.55	0.58	0.65	0.69	0.73
0.22	15	0.58	0.62	0.67	0.78	0.80	0.85
0.33	15	0.91	1.15	1.25	1.40	1.48	1.58
0.5	15	0.85	1.08	1.18	1.30	1.40	1.49
0.68	15	1.16	1.48	1.60	1.80	1.90	2.05
1.0	22.5	1.85	2.25	2.36	2.60	2.70	2.85



包装代码

方法 d	大部分	弹药	卷轴
代码	b	一个	r



距座面的引线长度

毫米	5	10	15	20	25
代码	050	100	150	200	250



胶带代码 (胶带引线间距, 如果录音)

间距	10毫米	15毫米
包装	一个	一个
代码	RT3	实时4



引线样式代码示例

介绍
CDAC系列是用金属化的聚酯膜介电构建的, 铜铅和环氧树脂涂料. 它们适合阻止, 耦合, 脱钩, 过滤, 绕过正时电路，理想的数据 / 电信设备, 工业仪器, 自动控制系统和其他通用电子应用.
