SMD铝电解电容器 ▏105℃ 2,000Hrs ▏低ESR ▏CAHA
特征
105°C, 2000 保证小时
低阻抗
取代 RVH 系列
符合 RoHS 标准
105°C, 2000 保证小时
低阻抗
取代 RVH 系列
符合 RoHS 标准
规格
| 物品 | 表现 | |||||||||
| 操作温度. 范围 | -55℃~ + 105°C | |||||||||
| 电容耐受性 | ± 20% (120赫兹, 20°C) | |||||||||
| 泄漏电流 (20•C 时) | I=0.01CV 或 3μA (以更大为准) 后 2 分钟, 其中 C= 额定电容（以 µF 为单位） V= 额定直流工作电压 | |||||||||
| 耗散因子
损耗角正切值 120 赫兹, 20°C |
额定电压 | 6.3 | 10 | 16 | 25 | 35 | ||||
| 正切δ (最大限度) | 0.30 | 0.26 | 0.22 | 0.16 | 0.13 | |||||
| 额定电压 | 6.3 | 10 | 16 | 25 | 35 | |||||
| 低温
特征 (在120Hz) |
阻抗比 |
Z(-25°C) /Z(+20°C) | 4 | 3 | 2 | 2 | 2 | |||
| Z(-40°C) /Z(+20°C) | 8 | 5 | 4 | 3 | 3 | |||||
|
寿命测试 |
测试时间 |
负载寿命 保质期 | ||||||||
| 2000 HRS | 1000 HRS | |||||||||
| 电容变化 | 在初始值的±20％以内 | ±以内 20% 初始值 | ||||||||
| 耗散因子 | 少于 200% 指定值 | 少于 200% 指定值 | ||||||||
| 泄漏电流 | 在指定值之内 | 在指定值之内 | ||||||||
| 测试条件 | 20°C (施加额定电压后 2000 小时于
105°C |
20°C (储存后 1000 105°C的小时
无电压) |
||||||||
| 波纹电流 & 频率倍增器 | VDC(v) 频率. (赫兹) | 50,60 | 120 | 1k | 10K 向上 | |||||
| 6.3 〜 35 | 0.64 | 0.8 | 0.93 | 1.0 | ||||||
| 标准 | 满足JIS C的特征W 5141 | |||||||||
方面, 阻抗 & 允许的连锁电流
纹波电流 mA/rms at 120 赫兹, 105°C
阻抗 : 100K 赫兹, 20℃
| VDC
μf 内容 |
6.3v (0j) | 10v (1一个) | 16v (1c) | 25v (1e) | 35v (1v) | |||||||||||
| ΦD x L 阻抗. 马 | ΦD x L 阻抗. 马 | ΦD x L 阻抗. 马 | ΦD x L 阻抗. 马 | ΦD x L 阻抗. 马 | ||||||||||||
| 47 | 470 | 8 x 10 | 0.45 | 369 | ||||||||||||
| 100 | 101 | 8 x 10 | 0.45 | 369 | 10 x 10 | 0.25 | 553 | |||||||||
| 150 | 151 | 8 x 10 | 0.45 | 369 | ||||||||||||
|
220 |
221 |
8 x 10 |
0.45 |
369 |
10 x 10 | 0.25 | 553 | |||||||||
| 8 x 10 | 0.45 | 369 | ||||||||||||||
|
330 |
331 |
8 x 10 |
0.45 |
369 |
553 | 10 x 10 | 0.25 | 553 | ||||||||
| 8 x 10 | 0.45 | 369 | ||||||||||||||
| 470 | 471 |
8 x 10 |
0.45 |
369 |
10 x 10 | 0.25 | 553 | 8 x 10 | 0.45 | 369 | ||||||
| 8 x 10 | 0.45 | 369 | ||||||||||||||
| 820 | 821 | 10 x 10 | 0.25 | 553 | ||||||||||||
| 1000 | 102 | 10 x 10 | 0.25 | 553 | ||||||||||||

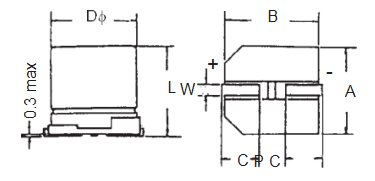

垫间距和直径
| φD±0.5 | l | A±0.2 | B±0.2 | C±0.2 | w | P±0.2 |
| 8 | 10±0.5 | 8.4 | 8.4 | 3.0 | 0.7 到 1.1 | 3.1 |
| 10 | 10±0.5 | 10.4 | 10.4 | 3.3 | 0.7 到 1.1 | 4.7 |
零件号示例
什么时候 470 m 1录像机 080100
特征
◆105°C, 2000 保证小时
◆ 低阻抗
◆ROHS合规
