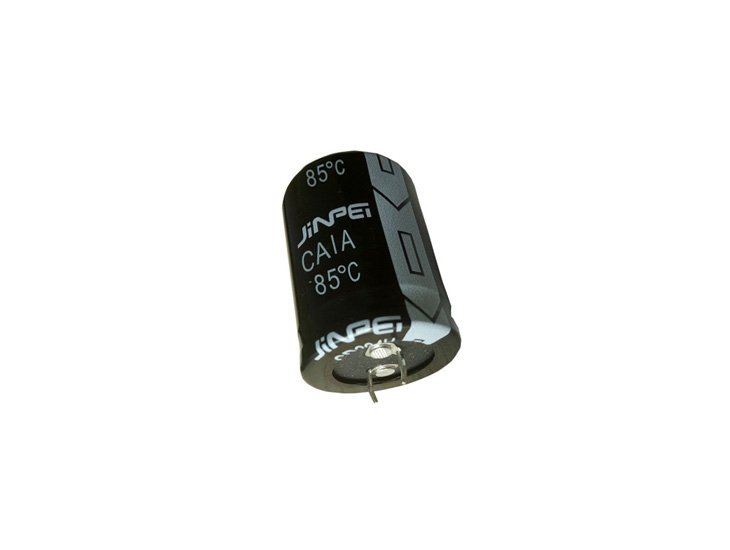

Snap-in Electrolitik Kapasitörler ▏85 ℃ 3.000hrs ▏CAIA
Doğrudan PCB'ye lehimlenebilen geçmeli terminale sahiptir
Orta-yüksek gerilim devrelerine sahip elektronik ekipmanlar için uygundur
Baskılı devre kartı terminali geçmeli tip ve pabuç terminal tipi mevcuttur
Spesifikasyonlar
| Öğeler | Performans | |||||||||||||||||
| Çalışma sıcaklığı aralığı | -40 °C ~ +85 ° C | |||||||||||||||||
| Kapasitans toleransı | +20% (120Hz'de, 20 ° C) | |||||||||||||||||
| Sızıntı akımı (en 20 ° C) | I = 0,02CV veya 1,5 mA hangisi daha küçükse (sonrasında 5 dakikalar)
Nerede, C= µF cinsinden nominal kapasitans.V= V cinsinden nominal DC çalışma gerilimi. |
|||||||||||||||||
| Dağılma faktörü
(120Hz'de Tanδ, 20° C) |
Nominal Voltaj | 16 | 25 | 35 | 50 | 63 | 80 | 100 | 160 | 200 | 250 | 350 | 400 | 420 | 450 | 500 | ||
| Tanδ (maksimum) | 0.50 | 0.45 | 0.40 | 0.35 | 0.30 | 0.25 | 0.20 | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 | |||
|
Düşük Sıcaklık Özellikleri (120Hz'de) |
Empedans oranı aşağıdaki tabloda verilen değerleri aşmayacaktır.. | |||||||||||||||||
| Nominal Voltaj | 16 | 25 | 35 | 50 | 63 | 100 | 160 | 200 | 250 | 350 | 400 | 420 | 450 | 500 | ||||
| Empedans
Oran |
Zıpla (-25 ° C)/Zıpla(+20 ° C) | 4 | 3 | 3 | 2 | 2 | 4 | 4 | 4 | 4 | 8 | 8 | 8 | 8 | 8 | |||
| Zıpla(-40 ° C)/Zıpla(+20 ° C) | 15 | 10 | 8 | 6 | 5 | 4 | 8 | 10 | 10 | 16 | 18 | 18 | 20 | 20 | ||||
|
Yük yaşam testi |
Test süresi | 3,000 Saat |
* Kondansatörler eski durumuna getirildiğinde spesifikasyonlar karşılanacaktır. 20 °C, uygulanan nominal gerilimden sonra 3,000 saat: 85 ° C |
|||||||||||||||
| Kapasitans değişikliği | < + 20% | |||||||||||||||||
| Dağılma faktörü | Daha az 200% belirtilen değerde | |||||||||||||||||
| Sızıntı akımı | Belirtilen değer dahilinde | |||||||||||||||||
|
Raf ömrü testi |
Test süresi | 1,000 Saat |
* Kondansatörler eski durumuna getirildiğinde spesifikasyon karşılanacaktır. 20 °C'ye maruz bırakıldıktan sonra 1,000 saat: 85 ° C |
|||||||||||||||
| Kapasitans değişikliği | < + 20% | |||||||||||||||||
| Dağılma faktörü | Daha az 200% belirtilen değerde | |||||||||||||||||
| Sızıntı akımı | Belirtilen değer dahilinde | |||||||||||||||||
|
Dalgalanma akımı & Frekans çarpanları |
Frekans. |
60 |
120 |
500 |
1k |
10kalk |
||||||||||||
| (Hz)
K. V. (V) |
||||||||||||||||||
| Altında 100 | 0.92 | 1.0 | 1.13 | 1.19 | 1.20 | |||||||||||||
| 160 ve Yukarı | 0.81 | 1.0 | 1.32 | 1.45 | 1.50 | |||||||||||||
| 350 ve Yukarı | 0.77 | 1.0 | 1.30 | 1.41 | 1.43 | |||||||||||||
| Dalgalanma akımı &
Sıcaklık Çarpanları |
Sıcaklık
( ° C) |
40 | 55 | 70 | 85 | |||||||||||||
| Çarpan | 2.1 | 1.8 | 1.5 | 1.0 | ||||||||||||||
| Diğer Standartlar | JIS C W Karakteristiğini Karşılıyor 5141 | |||||||||||||||||

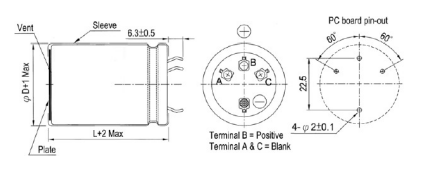

Geçmeli Terminal TİP (2 TERMİNAL)
Geçmeli Terminal (4 TERMİNAL)
Parça numarası örneği
ÖZELLİKLER
◆Ek Bileşen Terminal Tipleri (2 terminal & 4 Treminal)
◆ Doğrudan PCB'ye lehimlenebilen geçmeli terminale sahiptir
◆ Orta-yüksek gerilim devrelerine sahip elektronik ekipmanlar için uygundur
◆ Baskılı devre kartı terminali geçmeli tip ve pabuç terminal tipi mevcuttur
