ÖZELLİKLER
85° C, 2000 Saatler temin edildi.
5.5mm yükseklik
Bipolar capacitor, replaces RVB Series
RoHS Uyumlu
85° C, 2000 Saatler temin edildi.
5.5mm yükseklik
Bipolar capacitor, replaces RVB Series
RoHS Uyumlu
Spesifikasyonlar
| Öğe | Performans | |||||||||||||
| Çalışma Sıcaklığı. Menzil | -40°C ~ + 85° C | |||||||||||||
| Kapasitans toleransı | ± 20% (120Hz, 20° C) | |||||||||||||
| Sızıntı akımı (20°C'de) | I=0.01CV veya 3 m bir (hangisi daha büyükse) sonrasında 2 minutes Where C=rated capacitance in μF . Voltage=rated DC working voltage in V. | |||||||||||||
|
Dissipation Factor Tanδ at 120 Hz,20° C |
Nominal Voltaj | 6.3 | 10 | 16 | 25 | 35 | 50 | |||||||
|
Tanδ (maksimum) |
4 | 0.35 | 0.30 | 0.25 | 0.25 | 0.25 | 0.25 | |||||||
| 5 ~ 6.3 | 0.30 | 0.25 | 0.20 | 0.15 | 0.15 | 0.15 | ||||||||
|
Düşük sıcaklık Özellikler (120Hz'de) |
Nominal Voltaj | 6.3 | 10 | 16 | 25 | 35 | 50 | |||||||
|
Empedans oranı |
Zıpla(-25° C) /Zıpla(+20° C) | 3 | 3 | 2 | 2 | 2 | 2 | |||||||
| Zıpla(-40° C) /Zıpla(+20° C) | 8 | 5 | 4 | 3 | 3 | 3 | ||||||||
|
Yaşam Testi |
Test süresi |
Load Life | Shelf Life | |||||||||||
| 2000 Saat | 1000 Saat | |||||||||||||
|
Kapasitans değişikliği |
Başlangıç değerinin ± 'si dahilinde |
± 20% başlangıç değeri |
||||||||||||
| Dağılma faktörü | Daha az 200% belirtilen değerde | Daha az 200% belirtilen değerde | ||||||||||||
| Sızıntı akımı | Belirtilen değer dahilinde | Belirtilen değer dahilinde | ||||||||||||
| Test Koşulları | 20° C (anma gerilimi uygulandıktan sonra 2000 saat
85° C |
20° C (için saklandıktan sonra 1000 85°C'de saat
gerilimsiz) |
||||||||||||
|
Dalgalanma akımı & Frekans Çarpanları |
VDC(V) Frekans. (Hz) | 50 | 120 | 1K | 10K u lezir katmak | Dalgalanma Akımı &
Sıcaklık Çarpanları |
Sıcaklık (° C) | Altında 70 | 85 | |||||
| Altında 16 | 0.80 | 1.00 | 1.15 | 1.25 | Çarpıcılar | 1.35 | 1.00 | |||||||
| 25 ~ 35 | 0.80 | 1.00 | 1.25 | 1.40 | ||||||||||
| 50 | 0.80 | 1.00 | 1.35 | 1.50 | ||||||||||
| Standartlar | JIS-C 5101-1,-18 | |||||||||||||
BOYUT & MÜSAADE EDİLİR DALGALANMA AKIM
Dalgalanma Akımı mA/rms 120 Hz, 85° C
| VDC
uF İçindekiler |
6.3V (0J) | 10V (1A) | 16V (1C) | 25V (1E) | 35V (1V) | 50V (1H) | |||||||
| φD x L | anne | φD x L | anne | φD x L | anne | φD x L | anne | φD x L | anne | φD x L | anne | ||
| 0.1 | 0R1 | 4 X 5.3 | 2.3 | ||||||||||
| 0.22 | R22 | 4 X 5.3 | 3.3 | ||||||||||
| 0.33 | R33 | 4 X 5.3 | 4.1 | ||||||||||
| 0.47 | R47 | 4 X 5.3 | 4.9 | ||||||||||
| 1 | 010 | 4 X 5.3 | 7.2 | ||||||||||
| 2.2 | 2R2 | 4 X 5.3 | 10 | 5 X 5.3 | 14 | ||||||||
| 3.3 | 3R3 | 4 X 5.3 | 13 | 5 X 5.3 | 17 | 5 X 5.3 | 17 | ||||||
| 4.7 | 4R7 | 4 X 5.3 | 14 | 5 X 5.3 | 20 | 5 X 5.3 | 21 | 6.3 X 5.3 | 24 | ||||
| 10 | 100 | 4 X 5.3 | 18 | 5 X 5.3 | 26 | 6.3 X 5.3 | 35 | 6.3 X 5.3 | 35 | ||||
| 22 | 220 | 5 X 5.3 | 27 | 6.3 X 5.3 | 40 | 6.3 X 5.3 | 45 | ||||||
| 33 | 330 | 6.3 X 5.3 | 45 | 6.3 X 5.3 | 50 | 6.3 X 5.3 | 55 | ||||||
| 47 | 470 | 6.3 X 5.3 | 54 | ||||||||||

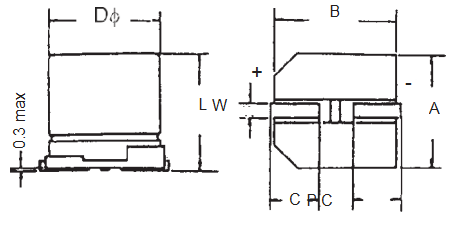

PED BOŞLUĞU VE ÇAPI
| φD±0,5 | L | A±0,2 | B±0,2 | C±0,2 | K | P±0,2 |
| 4 | 5.3±0,2 | 4.3 | 4.3 | 2.0 | 0.5 ile 0.8 | 1.0 |
| 5 | 5.3±0,2 | 5.3 | 5.3 | 2.3 | 0.5 ile 0.8 | 1.5 |
| 6.3 | 5.3±0,2 | 6.6 | 6.6 | 2.7 | 0.5 ile 0.8 | 2.0 |
Parça numarası örneği
CALA 100 M 1E TR 063053
ÖZELLİKLER
◆ 85°C, 2000 Saatler temin edildi.
◆ 5.5mm height
◆ Bipolar capacitor
◆ RoHS Uyumlu
