Snap-in Electrolitik Kapasitörler ▏105 ℃ 3.000 saat ▏cavb
ÖZELLİKLER
Has a snap-in terminal which can solder to PCB directly and need not fixture to save processing time.
Orta-yüksek gerilim devrelerine sahip elektronik ekipmanlar için uygundur. Baskılı devre kartı terminali geçmeli tip ve pabuç terminal tipi mevcuttur.
3,000 Saat Ömrü
Has a snap-in terminal which can solder to PCB directly and need not fixture to save processing time.
Orta-yüksek gerilim devrelerine sahip elektronik ekipmanlar için uygundur. Baskılı devre kartı terminali geçmeli tip ve pabuç terminal tipi mevcuttur.
3,000 Saat Ömrü
Spesifikasyonlar
| Öğe | Performans | |||||||||||||||||||||||
| Çalışma Sıcaklığı. Menzil | -40°C ~ +105°C | |||||||||||||||||||||||
| Kapasitans toleransı | ±% 20 (120Hz'de, 20° C) | |||||||||||||||||||||||
| Sızıntı akımı (20 ° C'de) | I=0.02CV or 1.5mA whichever is smaller (sonrasında 5 dakikalar) Nerede, C=rated capacitance in F. V=rated DC working voltage. | |||||||||||||||||||||||
| Dağılma faktörü
(120Hz'de bronzlaşma, 20° C) |
Nominal Voltaj | 16 | 25 | 35 | 50 | 63 | 100 | 160 | 200 | 250 | 350 | 400 | 450 | |||||||||||
| Bronzlaşma (maksimum) | 0.40 | 0.30 | 0.25 | 0.20 | 0.15 | 0.10* | 0.15 | 0.10* | 0.10* | 0.15 | 0.15 | 0.15 | ||||||||||||
| *0.15 for D = 35mm | ||||||||||||||||||||||||
|
Düşük Sıcaklık Özellikleri (120Hz'de) |
Empedans oranı aşağıdaki tabloda verilen değerleri aşmayacaktır.. | |||||||||||||||||||||||
| Nominal Voltaj | 16 | 25 | 35 | 50 | 63 | 100 | 160 | 200 | 250 | 350 | 400 | 450 | ||||||||||||
| Empedans oranı | Zıpla(-25° C) / Zıpla(+20° C) | 4 | 3 | 3 | 2 | 2 | 2 | 4 | 4 | 4 | 4 | 8 | 8 | |||||||||||
| Zıpla(-40° C) / Zıpla(+20° C) | 15 | 10 | 8 | 6 | 6 | 5 | 4 | 8 | 10 | 16 | 18 | 20 | ||||||||||||
|
Yük yaşam testi |
Test süresi | 3000 saat | ||||||||||||||||||||||
| Kapasitans değişikliği | Başlangıç değerinin ± 'si dahilinde | |||||||||||||||||||||||
| Dağılma faktörü | Daha az 200% belirtilen değerde | |||||||||||||||||||||||
| Sızıntı akımı | Belirtilen değer dahilinde | |||||||||||||||||||||||
| Yukarıdaki spesifikasyonlar, kapasitörler 20°C'ye geri getirildiğinde karşılanacaktır.
uygulanan nominal gerilim 3000 saat 105°C'de |
||||||||||||||||||||||||
|
Raf ömrü testi |
Test süresi | 1000 saat | ||||||||||||||||||||||
| Kapasitans değişikliği | Başlangıç değerinin ± 'si dahilinde | |||||||||||||||||||||||
| Dağılma faktörü | Daha az 150% belirtilen değerde | |||||||||||||||||||||||
| Sızıntı akımı | Belirtilen değer dahilinde | |||||||||||||||||||||||
| Yukarıdaki spesifikasyonlar, kapasitörler bir süre maruz bırakıldıktan sonra 20°C'ye geri getirildiğinde karşılanacaktır. 1000 voltaj uygulanmadan 105 ° C'de saat. | ||||||||||||||||||||||||
| Dalgalanma akımı & Frekans çarpanları | WV (V) Frekans (Hz) | 50/60 | 120 | 300 | 1K | 10K u lezir katmak | ||||||||||||||||||
| Çarpan | 0.8 | 1.0 | 1.1 | 1.3 | 1.4 | |||||||||||||||||||
| Dalgalanma akımı & Sıcaklık Çarpanları | Sıcaklık (° C) | 40 | 60 | 70 | 85 | 105 | ||||||||||||||||||
| Çarpan | 2.5 | 2.2 | 2.0 | 1.8 | 1.0 | |||||||||||||||||||
| Standartlar | Satisfies Characteristics W of JIS C 5141 | |||||||||||||||||||||||

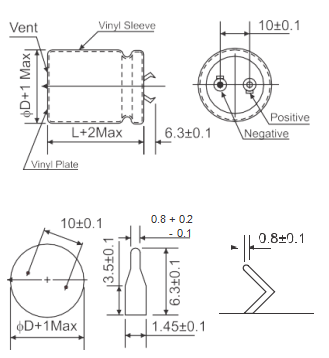

Geçmeli Terminal Tipi
Parça numarası örneği
ÖZELLİKLER
◆ Doğrudan PCB'ye lehimlenebilen ve işlem süresinden tasarruf etmek için bağlantı gerektirmeyen geçmeli terminale sahiptir.
◆ Orta-yüksek gerilim devrelerine sahip elektronik ekipmanlar için uygundur. Baskılı devre kartı terminali geçmeli tip ve pabuç terminal tipi mevcuttur.
◆ 3,000 Saat Ömrü
