Akıllı Entegre Güç Kondansatörü | 220~ 380VAC | KAFA

TANIM

Başvuru

JINPEI CJAF tipi akıllı entegre düşük voltaj filtreleme kapasitörü, güç şebekelerinin belirli harmonik içeriğe sahip olduğu durumlar için tasarlanmıştır., ancak ortak tip güç kapasitörü normal şekilde çalışmıyor, ana özellikleri aşağıdaki gibidir:
1.Yüksek kaliteli tip düşük voltajlı kapasitör, yağsız tasarım, yüksek güvenlik;
2.Dalgalanma olmayan anahtarlama anahtarının benimsenmesi, ileri teknoloji ile, istikrarlı ve güvenilir performanslar; 3.Özel teknoloji ve sürecin benimsenmesi,Yüksek dereceli harmoniği ve dalgalanmayı etkili bir şekilde bastırın,düzen harmoniğinin bastırılmasında bariz bir etkinliğe sahiptir 3, 5, 7, 9 ve üzeri;
4.Modüler yapı, esnek kombinasyon, uygun kapasite genişletme, basit kurulum, bakım için uygun;
5.Akıllı ağ, 485 iletişim arayüzü,sahne arkası bilgisayarında geçiş yapabilir, Dağıtımın entegre yönetimini gerçekleştirmek;
6.Merkezi olmayan kontrol modunun benimsenmesi, 200,000 hatasız anahtarlama süreleri, yüksek güvenilirliğe sahip; 7.İnsanlaşmış insan-makine arayüzü, basit operasyon, uygun bakım, Sahada arıza tespiti için uygundur;
8.İçinde SH patlamaya dayanıklı cihaz ve sıcaklık kontrol cihazı ile donatılmıştır., şiddetli harmonik konumlarda çalışma güvenilirliğini artıran;
9.Olağanüstü enerji tasarrufu verimliliği, güç faktörünü etkili bir şekilde artırır, Elektrik enerjisi tüketimini azaltır ve elektrik enerjisi kalitesini artırır.
ZMZ-J tipi akıllı entegre düşük voltaj filtreleme kapasitörü esas olarak harmonik akımın olduğu yerlere uygulanır. 40% altında (frekans dönüştürücü gibi, ve diğer ekipmanlar), sadece bu değil
reaktif kompanzasyon ve güç faktörünün iyileştirilmesi gereksinimlerini karşılar, aynı zamanda yüksek dereceli harmoniğin sisteme etkisini de ortadan kaldırır, elektrik kalitesini artırır.

Ürün Fonksiyon Filtreleme

Yüksek dereceli harmoniği ve dalgalanmayı etkili bir şekilde bastırır, yüksek dereceli harmonik için düşük dirençli kanal oluşturur. Harmonikleri emer ve serbest bırakır, yüksek dereceli harmoniğin kapasitör üzerindeki etkisini ortadan kaldırır, devreleri ve kapasitörleri aşırı yükten korur, kapasitörlerin aşırı ısınmasını önler, yaşlanmaya karşı yalıtım ortamı, kendini iyileştirme performansının azalmasını önler, veya servis ömrünün kısalması.

Dalgalanma olmadan anahtarlama

Özel kapasitör anahtarlama anahtarıyla eşleşti, anahtarlama dalgalanması yok.

Bölünmüş faz telafisi

Ayrı faz kompanzasyon tipi ürünün her fazının kondansatörü ayrı ayrı anahtarlanabilir, reaktif telafi doğruluğunu artıran, üç fazlı reaktif dengesizliğin iyi bir şekilde telafi edilmesini sağlar.

Ölçüm

Dağıtım voltajının ölçümü, akım, reaktif güç, güç faktörü; CT fazının ve değişiminin otomatik ölçümü ve düzeltilmesi; Her kapasitörün üç fazlı akımının ve iç sıcaklığının ölçümü.

Koruma

Hızlı akım anahtarlama ve devrenin aşırı akım koruması; kapasitörün aşırı voltaj ve düşük voltaj koruması; aşırı sıcaklık, kapasitörün açık faz ve üç faz dengesizlik koruması, Kapasitör sıcaklığı 65°C'yi aştığında, kapasitör makinesinin tamamı çalışmadan çıkacak, hizmet ömrünü uzatan, ve sistemin güvenli çalışmasını garanti eder.

Sinyal

Anahtarlama durumu, üzerinde, altında ve tazminat durumu, aşırı ve düşük voltaj durumu sinyalleri; koruma işlemi tipi ve kendi kendine teşhis arıza tipi sinyalleri.

İletişim

Kapasitör ve kontrolör arasında RS-485 iletişim bağlantısının benimsenmesi, Bu, çok sayıda örnekleme verisinin yüklenmesinin yanı sıra harici monitör terminali ile bilgi alışverişi için de uygundur, form sistemi çalışması.

Çevrimiçi

Kablolu ağ iletişimi ve radyo ağı iletişiminin işlevleri.

Akıllı ağ kontrolü

Sistemin reaktif değişimini otomatik olarak tespit edip izleyebilir, ve kapasitör bankasını otomatik olarak açın. Aynı kapasitansa sahip kapasitörler için anahtarlamayı dairesel olarak gerçekleştirin, ve farklı kapasiteye sahip kapasitörler için boşluğa göre anahtarlama gerçekleştirin. Daha önce devreye giren kapasitör ilk önce çıkmalıdır,daha erken çıkan ilk önce devreye alınmalıdır; İlk önce çalışma sıcaklığı daha düşük olan kapasitör devreye alınmalıdır, çalışma sıcaklığı daha yüksek olan ilk önce çıkmalıdır; Tazminat durumu istikrarlı olduğunda, kapasitörler her on beş dakikada bir dairesel olarak açılmalıdır, herhangi bir kapasitörün uzun süre çalışmasını önleyin.

Arızaların kendi kendine teşhisi

Kapasitörün akıllı kontrol elemanı, vücudun çalışan parametrelerine kendi kendine teşhis koyacaktır, bir kez kendi kendini denetleme hatası olduğunda, tüm makine hızlı bir şekilde yanıt verir ve çalışmadan çıkar.

Ana Teknik Parametreler Ortam koşulları

Ortam sıcaklığı: -25~55°C; Bağıl sıcaklık: 40℃, 20~90%; Rakım: ≤2000m.

Güç kaynağı koşulları Nominal gerilim: -220V/~380V; Gerilim sapması: ±% 20;

Gerilim dalga biçimi: sinüs dalgası, toplam bozulma oranı aşılmamalıdır 7%; Nominal frekans: 50Hz±5%;

Güç tüketimi: <2W.

Elektrik güvenliği

Elektriksel açıklık, kaçak mesafesi, yalıtım gücü, güvenlik koruması, kısa devre gücü, örnekleme ve kontrol devresi korumasının tümü olmalıdır

DL/T842-2003 standardının ilgili hükümlerine uygundur Düşük için sipariş spesifikasyonu- gerilim şönt kapasitör kurulumu.

Ölçüm hatası

Gerilim: ≤%0,5 (within 80～120% of rated voltage); Akım: ≤%1 (Nominal akımın %5~ 'si dahilinde), Güç faktörü: ±%1,5;

Sıcaklık: ±1°C. Koruma hatası

Gerilim: ≤%0,5; Akım: ≤%1;

Sıcaklık: ±1°C. Zaman: ±0,01s.

Reaktif kompanzasyon parametreleri

Kapasitör anahtarlama aralığı: 10 saniyeden fazla(1s~10s özelleştirilmiş);

Reaktif kapasite: ortak tazminat≤40kvar, ayrı tazminat≤20kvar;

Çevrimiçi miktar: ≤120 adet.

Güvenilirlik

Kontrol doğruluğu: 100%;

İzin verilen anahtarlama süreleri: 100,000 kez;

Kapasitör kapasitesinin çalışma süresinin zayıflama oranı: ≤%1/yıl;

Kapasitör kapasitesinin anahtarlama zayıflama oranı: ≤%0,1/on bin kez; Yıllık arıza oranı: ≤%1.

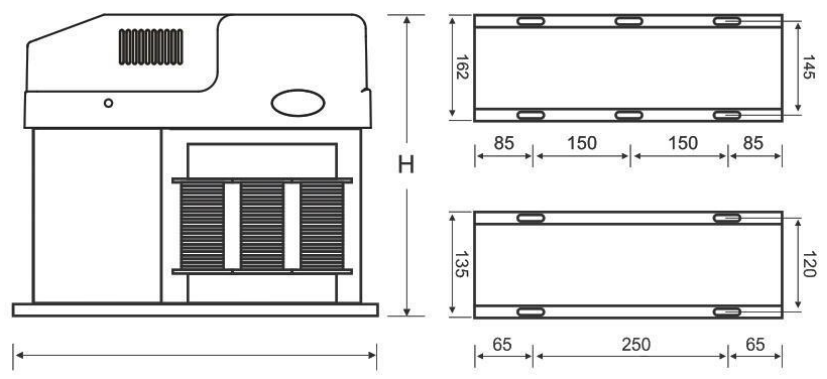

Dış ve Kurulum Boyutu
