SMD alüminyum elektrolitik kapasitörler ▏aec-q200 ▏cagc

ÖZELLİKLER
Standart 105°C, 2,000 Saatler temin edildi
Gerilim Aralığı 6.3 VDC ~ 450VDC, 4Φ ~ 18Φ
Kapasitans Aralığı 1μF ~ 8,200 uF
Otomotiv versiyonu mevcut, TS-16949

Veri Sayfası-SMD-Alüminyum-Elektrolitik-Kapasitörler İçin-▏AEC-Q200-▏CAGC.pdf (3552 indirme )

PARÇA SAYI ÖRNEK

Spesifikasyonlar

Öğeler	Performans
Çalışma sıcaklığı aralığı	6.3 ~ 100V							160 ~ 450V
	-55 ˚C ~ +105˚C							-40˚C ~ +105˚C
Kapasitans toleransı	Standart (+20% (120Hz'de, 20C), Seçenek + 10% (120Hz'de, 20° C)
Sızıntı akımı(20˚C'de)	Nominal Voltaj	6.3 ~ 100V							160 ~ 450V
	Zaman	sonrasında 2 dakikalar							sonrasında 5 dakikalar
	Kasa Boyutu	4 ~ 10ɸ					12.5 ~ 18ɸ				12.5 ~ 18ɸ
	Sızıntı akımı	İ = 0.01cv veya 3 A, hangisi daha büyükse					ben = 0,03CV veya 4 A, hangisi daha büyükse					ben = 0,04CV + 100 A
	Nerede, C = µF cinsinden nominal kapasitans V = V cinsinden nominal DC çalışma gerilimi
Dağılma faktörü (120Hz'de Tan δ, 20C)	Nominal Voltaj	6.3	10	16	25	35	50	63	100	160 ~ 250	400 ~ 450
	4 ~ 10	0.45	0.35	0.28	0.18	0.16	0.14	0.12	0.12	–	–
	12.5 ~ 18	0.40	0.38	0.34	0.26	0.22	0.18	0.14	0.10	0.20	0.25
	Kapasitans 1.000 µF'yi aştığında, 0.02 her 1000 µF artışta eklenecektir.
Düşük Sıcaklık Özellikleri (120Hz'de)	Empedans oranı aşağıdaki tabloda verilen değerleri aşmayacaktır..
	Nominal Voltaj					6.3	10	16	25	35	50	63	100	160 ~ 250	400 ~ 450
	Empedans oranı	Zıpla (-25C)/Zıpla(+20C)			ɸD < 12.5	4	4	3	2	2	2	2	3	–	–
					ɸD < 12.5	5	4	3	2	2	2	2	2	3	6
		Zıpla(-55/-40C)/Zıpla(+20C)			ɸD < 12.5	12	8	6	4	3	3	3	4	–	–
					ɸD < 12.5	10	8	6	4	3	3	3	3	6	10
Dayanıklılık	Test süresi		2,000 Saat
	Kapasitans değişikliği		İçinde +25% ɸ D için başlangıç değerinin < 6.3mm; İçinde + 20% ɸ D için başlangıç değerinin > 8mm
	Dağılma faktörü		Daha az 300% ɸ D için belirtilen değerin < 6.3mm; daha az 200% ɸ D için belirtilen değerin > 8mm
	Sızıntı akımı		Belirtilen değer dahilinde
	∗Yukarıdaki özellikler aşağıdaki durumlarda karşılanacaktır:Aemzikler 20˚C'ye döndürülür Asonra uygulanan nominal gerilim 2,000 saat 105˚C'de
Raf ömrü testi	Test süresi: 1,000 saat; diğer öğeler Dayanıklılık için olanlarla aynıdır. The Ölçümlerden önce kapasitörlere anma gerilimi uygulanacaktır. 160 ~ 450V (JIS C'ye bakın 5101-4 4.1).
Dalgalanma akımı & Frekans çarpanları	Frekans. (Hz) Kapak. (uF)		50		120		1k		10kalk
	Altında 1,000		0.80		1.00		1.25		1.40
	1,000 < C < 8,200		0.85		1.00		1.15		1.25

BOYUT & İZİN VERİLEN DALGALANMA AKIMI

uF	V.DC	6.3V (0J)		10V (1A)		16V (1C)		25V (1E)		35V (1V)		50V (1H)		63V (1J)		100V (2A)
uF	Kodlamak	ΦD x L	anne	ΦD x L	anne	ΦD x L	anne	ΦD x L	anne	Φ D x L	anne	Φ DxL	anne	ΦD x L	anne	ΦD x L	anne
1	010											4 X 5.7	8	4 X 5.7	8
2.2	2R2											4 X 5.7	12	4 X 5.7	12
3.3	3R3											4 X 5.7	14	5 X 5.7	17
4.7	4R7							4 X 5.7	17	4 X 5.7	17	5 X 5.7	20	6.3 X 5.7	22
10	100					4 X 5.7	20	4 X 5.7	20	5 X 5.7	27	6.3 X 5.7	32	6.3 X 5.7	32
22	220	4 X 5.7	22	4 X 5.7	22	5 X 5.7	30	5 X 5.7	30	6.3 X 5.7	44	6.3 X 5.7	38	6.3 X 7.7	58	8 X 10	100
33	330	5 X 5.7	34	5 X 5.7	34	5 X 5.7	34	6.3 X 5.7	46	6.3 X 5.7	46	6.3 X 7.7	65	8 X 10	140	10 X 10	150
47	470	5 X 5.7	38	5 X 5.7	38	6.3 X 5.7	48	6.3 X 5.7	48	6.3 X 7.7	80	6.3 X 7.7	70	8 X 10	170	12.5 X 13.5	250
100	101	6.3 X 5.7	69	6.3 X 5.7	69	6.3 X 5.7	69	6.3 X 7.7	100	8 X 10	240	8 X 10	210	10 X 10.3	310	12.5 X 13.5	380
220	221	6.3 X 7.7	120	6.3 X 7.7	120	6.3 X 7.7	120	8 X 10 10 X 7.7	270 270	8 X 10	270	10 X 10.3	330	12.5 X 13.5	470	16 X 16.5	450
330	331	8 X 10	290	8 X 10	290	8 X 10 10 X 7.7	290 290	8 X 10	290	10 X 10	370	12.5 X 13.5	490	16 X 16.5	650	18 X 16.5 16 X 21.5	590 750
470	471	8 X 10	320	8 X 10 10 X 7.7	320 320	10 X 10	380	10 X 10	380	12.5 X 13.5	520	12.5 X 16	550	16 X 16.5	700	18 X 21.5	980
1,000	102	10 X 10	410	10 X 10.3	410	12.5 X 13.5	550	12.5 X 16	550	16 X 16.5	800	18 X 16.5	990
2,200	222	12.5 X 13.5	680	12.5 X 13.5	680	16 X 16.5	900	16 X 16.5	900	18 X 16.5	1,050
3,300	332	12.5 X 16	850	16 X 16.5	950	16 X 16.5	950	18 X 16.5 16 X 21.5	1,150 1,200
3,300	332	12.5 X 16	850	16 X 16.5	950	16 X 16.5	950	18 X 16.5 16 X 21.5	1,150 1,200
4,700	472	16 X 16.5	1,000	16 X 16.5	1,000	18 X 16.5 16 X 21.5	1,225 1,275	18 X 21.5	1,300
4,700	472	16 X 16.5	1,000	16 X 16.5	1,000	18 X 16.5 16 X 21.5	1,225 1,275	18 X 21.5	1,300
6,800	682	18 X 16.5 16 X 21.5	1,290 1,350	18 X 16.5 16 X 21.5	1,290
6,800	682	18 X 16.5 16 X 21.5	1,290 1,350	18 X 16.5 16 X 21.5	1,350
8,200	822	18 X 21.5	1,450	18 X 21.5	1,450

uF	V.DC	160V (2C)		200V (2D)		250V (2E)		400V (2G)		450V (2K)
uF	Kodlamak	Φ D x L	anne	Φ DxL	anne	Φ DxL	anne	D X L	anne	D X L	anne
3.3	3R3					12.5 X 13.5	60			12.5 X 13.5	40
4.7	4R7					12.5 X 13.5	65	12.5 X 13.5	45	12.5 X 13.5	45
10	100			12.5 X 13.5	80	12.5 X 13.5	70	12.5 X 13.5	50	12.5 X 16	75
22	220			12.5 X 16	10	12.5 X 13.5	105	16 X 16.5	85	16 X 16.5	85
33	330	12.5 X 13.5	95	12.5 X 16	120	16 X 16.5	180	18 X 16.5	100	18 X 16.5	100
47	470	16 X 16.5	240	16 X 16.5	220	16 X 16.5	220	18 X 21.5	130
100	101	16 X 16.5	250	18 X 16.5	280	18 X 16.5	260

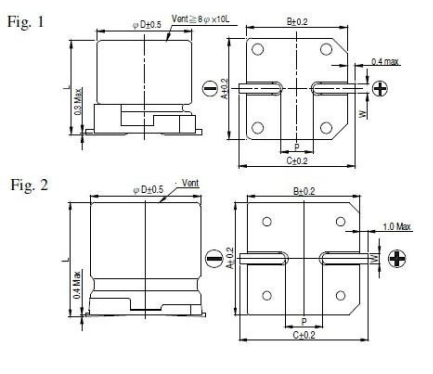

Kurşun aralığı ve çapı

D	L	A	B	C	K	P±0.2	incir. HAYIR.
4	5.7 + 0.3	4.3	4.3	5.1	0.5 ~ 0.8	1.0	1
5	5.7 + 0.3	5.3	5.3	5.9	0.5 ~ 0.8	1.5	1
6.3	5.7 + 0.3	6.6	6.6	7.2	0.5 ~ 0.8	2.0	1
6.3	7.7 + 0.3	6.6	6.6	7.2	0.5 ~ 0.8	2.0	1
8	10.0 + 0.5	8.4	8.4	9.0	0.7 ~ 1.1	3.1	1
10	7.7 + 0.3	10.4	10.4	11.0	0.7 ~ 1.3	4.7	1
10	10.0 + 0.5	10.4	10.4	11.0	0.7 ~ 1.3	4.7	1
10	10.3 + 0.5	10.4	10.4	11.0	0.7 ~ 1.3	4.7	1
13	13.5 + 0.5	13.0	13.0	13.7	1.1 ~ 1.4	4.4	2
13	16.0 + 0.5	13.0	13.0	13.7	1.1 ~ 1.4	4.4	2
16	16.5 + 0.5	17.0	17.0	18.0	1.1 ~ 1.4	6.4	2
16	21.5 + 0.5	17.0	17.0	18.0	1.1 ~ 1.4	6.4	2
18	16.5 + 0.5	19.0	19.0	20.0	1.1 ~ 1.4	6.4	2
18	21.5 + 0.5	19.0	19.0	20.0	1.1 ~ 1.4	6.4	2

ÖZELLİKLER

◆ Standart 105°C,2,000 Saatler temin edildi
◆ Gerilim Aralığı 6.3 VDC ~ 450VDC,4F ~18F
◆ Kapasitans Aralığı1μF~ 8,200 uF
◆ Otomotiv versiyonu mevcut,TS-16949
◆ RoHS Uyumlu
