Metalize polyester film kapasitörü | ESR Minimed | CA
CDAA series is constructed with polyester film dielectric, alüminyum folyo elektrot, bakır kat kurşun, ve epoksi reçine kaplama. Engellemeye uygundurlar, DC ve sinyalin VHF aralığına baypas edilmesi ve bağlanması, zamanlama devreleri,filtreleme, ve diğer genel amaçlı kullanım.
They are also ideal for use in amplifiers, TV, radio, stereo equipment and other electronic equipments.
ÖZELLİKLER
◆ Yüksek nem direnci
◆ Unilaterallead-out
◆ Good insulating performance
◆ ESR is minimized
◆ Rated Voltage 100~1200Vdc
Parça numarası örneği
ELEKTRİKSEL ÖZELLİKLER
| Öğeler | Performans |
| Çalışma Gerilimi Aralığı | 100VDC, 250VDC, 400VDC, 630VDC, 1200VDC |
| Nominal Sıcaklık | -55˚C ~ +105˚C (Derates over 85˚C) |
| İklim Kategorisi | 55 / 105 / 21 |
| Kapasite Aralığı | 0.001 uF ~ 0.27 uF |
| Kapasitans toleransı | 5% (J), 10% (K), 20%(M) |
| Dağılma faktörü | ≤ 1.0% (1KHz, 20° C) |
| Insulation Resistance
Terminalden Terminale |
≥ 30000MΩ, CR ≤ 0.1μF (20° C, 10V, 1dk.)
≥ 10000MΩ, CR > 0.1uF (20° C, 100V, 1dk.) |
| Dayanım Gerilimi | 2.0URL'niz : (5S) |
Lehimleme
Eğrinin altındaki alan önerilen lehimleme süresidir & sıcaklık. Gösterilen malzemeler için.
| (uF) | W.V.. DC | 50V (1H) / 63V (1J) / 100V (2A) | 250V (2E) | 400V (2G) | ||||||||||||
| Kodlamak | K | H | T | P | D | K | H | T | P | D | K | H | T | P | D | |
| 0.001 | 102 | 6.0 | 11.5 | 3.5 | 3.5 | 0.5 | 6.0 | 11.5 | 3.5 | 3.5 | 0.5 | 6.0 | 11.5 | 3.5 | 3.5 | 0.5 |
| 0.0012 | 122 | 6.0 | 11.5 | 3.5 | 3.5 | 0.5 | 6.0 | 11.5 | 3.5 | 3.5 | 0.5 | 6.0 | 11.5 | 3.5 | 3.5 | 0.5 |
| 0.0015 | 152 | 6.0 | 11.5 | 3.5 | 3.5 | 0.5 | 6.0 | 11.5 | 3.5 | 3.5 | 0.5 | 6.0 | 11.5 | 3.5 | 3.5 | 0.5 |
| 0.0018 | 182 | 6.0 | 11.5 | 3.5 | 3.5 | 0.5 | 6.0 | 11.5 | 3.5 | 3.5 | 0.5 | 6.0 | 11.5 | 3.5 | 3.5 | 0.5 |
| 0.0022 | 222 | 6.0 | 11.5 | 4.0 | 3.5 | 0.5 | 6.0 | 11.5 | 4.0 | 3.5 | 0.5 | 6.0 | 11.5 | 4.0 | 3.5 | 0.5 |
| 0.0027 | 272 | 6.0 | 11.5 | 4.0 | 3.5 | 0.5 | 6.5 | 12.0 | 4.0 | 3.5 | 0.5 | 7.0 | 13.0 | 4.0 | 4.0 | 0.5 |
| 0.0033 | 332 | 6.0 | 11.5 | 4.0 | 3.5 | 0.5 | 6.5 | 12.0 | 4.0 | 3.5 | 0.5 | 7.0 | 13.0 | 4.5 | 4.5 | 0.5 |
| 0.0039 | 392 | 6.0 | 11.5 | 4.0 | 3.5 | 0.5 | 6.5 | 12.0 | 4.0 | 4.0 | 0.5 | 7.5 | 13.5 | 4.5 | 4.5 | 0.5 |
| 0.0047 | 472 | 6.0 | 11.5 | 4.0 | 3.5 | 0.5 | 6.5 | 12.0 | 4.0 | 4.5 | 0.5 | 8.0 | 13.5 | 4.5 | 4.5 | 0.5 |
| 0.0056 | 562 | 6.0 | 11.5 | 4.0 | 4.0 | 0.5 | 7.0 | 12.0 | 4.0 | 5.0 | 0.5 | 8.0 | 13.5 | 5.0 | 5.5 | 0.5 |
| 0.0068 | 682 | 6.5 | 11.5 | 4.0 | 4.0 | 0.5 | 7.0 | 12.0 | 4.0 | 5.0 | 0.5 | 8.5 | 13.5 | 5.5 | 5.5 | 0.5 |
| 0.0082 | 822 | 7.0 | 11.5 | 4.0 | 4.0 | 0.5 | 8.0 | 13.0 | 4.0 | 5.5 | 0.5 | 9.0 | 15.5 | 5.5 | 5.5 | 0.5 |
| 0.01 | 103 | 7.0 | 11.5 | 4.5 | 4.0 | 0.5 | 8.0 | 13.0 | 5.0 | 5.5 | 0.5 | 9.5 | 15.5 | 6.0 | 5.5 | 0.5 |
| 0.012 | 123 | 7.0 | 11.5 | 4.5 | 4.0 | 0.5 | 8.5 | 13.5 | 5.0 | 5.5 | 0.5 | 10.5 | 15.5 | 6.5 | 6.0 | 0.5 |
| 0.015 | 153 | 7.0 | 11.5 | 4.5 | 4.5 | 0.5 | 8.5 | 13.5 | 5.0 | 5.5 | 0.5 | 10.5 | 15.5 | 6.5 | 6.5 | 0.5 |
| 0.018 | 183 | 7.0 | 12.0 | 4.5 | 4.5 | 0.5 | 9.0 | 14.0 | 6.0 | 6.0 | 0.5 | 11.5 | 17.5 | 7.0 | 7.0 | 0.5 |
| 0.022 | 223 | 8.0 | 12.0 | 4.5 | 5.0 | 0.5 | 9.5 | 14.0 | 6.0 | 6.5 | 0.5 | 11.5 | 17.5 | 7.0 | 7.0 | 0.5 |
| 0.027 | 273 | 8.0 | 13.0 | 5.0 | 5.0 | 0.5 | 10.0 | 15.0 | 6.5 | 6.5 | 0.5 | 12.5 | 18.5 | 7.5 | 7.5 | 0.5 |
| 0.033 | 333 | 8.5 | 13.0 | 5.0 | 5.5 | 0.5 | 10.5 | 15.5 | 6.5 | 6.5 | 0.5 | 12.5 | 18.5 | 7.5 | 7.5 | 0.5 |
| 0.039 | 393 | 9.0 | 13.0 | 5.0 | 5.5 | 0.5 | 11.5 | 15.5 | 7.0 | 7.0 | 0.5 | 14.0 | 19.0 | 8.0 | 8.5 | 0.5 |
| 0.047 | 473 | 9.0 | 13.0 | 5.5 | 5.5 | 0.5 | 11.5 | 16.0 | 7.0 | 7.5 | 0.5 | 14.5 | 19.0 | 8.5 | 9.0 | 0.5 |
| 0.056 | 563 | 9.5 | 13.5 | 5.5 | 6.5 | 0.5 | 12.5 | 16.0 | 8.5 | 8.0 | 0.5 | 14.5 | 21.5 | 8.5 | 9.0 | 0.5 |
| 0.068 | 683 | 10.0 | 13.5 | 6.0 | 7.0 | 0.5 | 12.5 | 17.0 | 8.5 | 8.0 | 0.5 | 14.5 | 22.5 | 9.0 | 9.5 | 0.5 |
| 0.082 | 823 | 10.5 | 13.5 | 6.5 | 7.0 | 0.5 | 14.0 | 19.0 | 10.0 | 8.5 | 0.5 | |||||
| 0.1 | 104 | 11.5 | 13.5 | 7.0 | 7.5 | 0.5 | 15.0 | 19.0 | 10.0 | 9.0 | 0.5 | |||||
| 0.12 | 124 | 12.5 | 15.5 | 7.5 | 8.5 | 0.5 | ||||||||||
| 0.15 | 154 | 13.5 | 16.0 | 8.0 | 9.0 | 0.5 | ||||||||||
| 0.18 | 184 | 14.0 | 16.5 | 8.0 | 9.5 | 0.5 | ||||||||||
| 0.22 | 224 | 14.5 | 17.5 | 8.5 | 9.5 | 0.5 | ||||||||||
| 0.27 | 274 | 15.0 | 21.0 | 9.0 | 10.0 | 0.5 | ||||||||||
| (uF) | W.V.. DC | 630VDC (2J) | 1200VDC (3B) | ||||||||
| Kodlamak | K | H | T | P | D | K | H | T | P | D | |
| 0.001 | 102 | 6.5 | 12.5 | 4.0 | 3.5 | 0.5 | 7.0 | 13.5 | 4.5 | 4.0 | 0.5 |
| 0.0012 | 122 | 6.5 | 12.5 | 4.0 | 3.5 | 0.5 | 7.0 | 13.5 | 4.5 | 4.0 | 0.5 |
| 0.0015 | 152 | 6.5 | 12.5 | 4.0 | 3.5 | 0.5 | 7.5 | 13.5 | 4.5 | 4.5 | 0.5 |
| 0.0018 | 182 | 6.5 | 12.5 | 4.0 | 3.5 | 0.5 | 7.5 | 13.5 | 4.5 | 4.5 | 0.5 |
| 0.0022 | 222 | 7.0 | 12.5 | 4.5 | 4.5 | 0.5 | 8.0 | 14.0 | 5.0 | 5.0 | 0.5 |
| 0.0027 | 272 | 7.5 | 13.5 | 5.0 | 4.5 | 0.5 | 8.0 | 14.0 | 5.5 | 5.0 | 0.5 |
| 0.0033 | 332 | 7.5 | 13.5 | 5.0 | 4.5 | 0.5 | 9.0 | 14.0 | 6.0 | 5.5 | 0.5 |
| 0.0039 | 392 | 8.0 | 13.5 | 5.5 | 5.0 | 0.5 | 9.5 | 15.0 | 6.0 | 6.0 | 0.5 |
| 0.0047 | 472 | 8.5 | 13.5 | 5.5 | 5.0 | 0.5 | 9.5 | 16.0 | 6.0 | 6.0 | 0.5 |
| 0.0056 | 562 | 9.5 | 14.0 | 5.5 | 5.5 | 0.5 | 10.0 | 16.5 | 6.5 | 6.0 | 0.5 |
| 0.0068 | 682 | 10.0 | 14.0 | 6.0 | 6.0 | 0.5 | 10.5 | 16.5 | 6.5 | 6.5 | 0.5 |
| 0.0082 | 822 | 10.0 | 16.0 | 6.0 | 6.0 | 0.5 | 11.5 | 17.5 | 7.5 | 7.5 | 0.5 |
| 0.01 | 103 | 10.0 | 16.0 | 6.5 | 6.0 | 0.5 | 12.0 | 17.5 | 7.5 | 7.5 | 0.5 |
| 0.012 | 123 | 11.0 | 16.5 | 6.5 | 7.0 | 0.5 | |||||
| 0.015 | 153 | 11.5 | 17.0 | 7.0 | 7.5 | 0.5 | |||||
| 0.018 | 183 | 12.0 | 17.5 | 7.5 | 7.5 | 0.5 | |||||
| 0.022 | 223 | 12.5 | 18.0 | 7.5 | 8.0 | 0.5 | |||||
PERFORMANS
| Öğe | Test Yöntemler | Gereksinimler |
|
Resistance to Soldering Heat |
Lehim Banyosu: 260°C± 5°C Immersion Time: 10sec ± 1sec |
Capacitance Change ∆C/C ≤ 5% DF Change ∆ tanδ ≤ 1% 1KHz IR'de
≥ 50% spec value |
|
Resistance to Vibration |
Frekans Aralığı: 10 ~ 500Hz Amplitude: 0.75ay/dk Süre: 6 saat | There shall be no Visible Damage No Intermittent Contact,
Açık veya Kısa Devre Yok |
|
Damp heat, Steady State |
Sıcaklık: 55° C
Bağıl Nem: 90% ile 95% Süre: 21 Days |
Capacitance Change ∆C/C ≤ 5%
DF Change ∆ tanδ ≤ 1% 1KHz IR'de ≥ 50% spec value |
|
Electrical Endurance |
Sıcaklık: 105° C
Voltage Applied: 1.25 xVR (DC) Süre: 1,000 saat |
Capacitance Change ∆C/C ≤ 1% DF Change ∆ tanδ ≤ 1% 1KHz IR'de
≥ 50% spec value |
CAPACITANCE CODE
| uF | 0.001 | 0.0047 | 0.01 | 0.047 | 0.1 | 0.27 |
| pF | 1000 | 4700 | 10000 | 47000 | 100000 | 270000 |
| Kodlamak | 102 | 472 | 103 | 473 | 104 | 274 |
ANMA GERİLİMİ
| W V | 100 | 250 | 400 | 630 | 1200 |
| Kodlamak | 2A | 2E | 2G | 2J | 3B |
RADYAL KURŞUN ARALIĞI
*Leadspace, düz lead'li, biçimlendirilmemiş orijinal leadspace'dir.
| Lead S | pacing | 5.0mm | 7.5mm | 10mm |
| Kodlamak | 050 | 075 | 100 | |
BANT KODU (Bandın kurşun aralığı)
*see diagram on page 4
| Kurşun Aralığı | 5.0mm | 7.5mm | 10mm |
| Tape Packing | A | A | A |
| Kodlamak | RT1 | RT2 | RT3 |
OTURMA DÜZLEMİNDEN KURŞUN UZUNLUĞU
(Bulk Pack)
| mm | 5 | 10 | 15 | 20 |
| Kodlamak | 50 | 100 | 150 | 250 |
TOLERANCE
| Kodlamak | Hoşgörü |
| J | ±%5 |
| K | ± |
| M | ±% 20 |
KURŞUN TARZI ÖRNEKLERİ

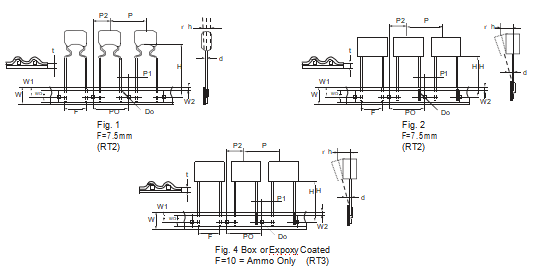

RADYAL BANTLAMA KOD ŞEMASI
Spesifikasyonlar
| Tanım |
Mektup |
Boyut (mm) | |||
| RT1 | RT2 | RT3 | Tol. | ||
| Kurşun Tel Çapı | D | 0.5 / 0.6 | 0.5 / 0.6 | 0.6 | + 0.05 |
| Bant Aralığı | P | 12.7 | 12.7 | 12.7 | + 1 |
| Besleme Deliği Aralığı | PO | 12.7 | 12.7 | 12.7 | + 0.2 |
| Kurşun Telin Merkezlenmesi | P1 | 3.85 | 2.6 / 3.75 | 7.7 | + 0.7 |
| Vücudun Merkezlenmesi | P2 | 6.35 | 6.35 | 12.7 | + 1.3 |
| Kurşun Aralığı (Saha) | F | 5 | 7.5 | 10 | + 0.6; -0.1 |
| Bileşen Hizalaması | ∆sa | 0 | 0 | 0 | + 2 |
| Componenet'in Bant Merkezinden Yüksekliği | H | 18.5 | 18.5 | 18.5 | + 0.5 |
| Taşıyıcı Bant Genişliği | K | 18 | 18 | 18 | + 1; -0.5 |
| Bant Genişliğini Basılı Tut | WO | 6 | 6 | 9 | Min. |
| Delik Konumu | W1 | 9 | 9 | 9 | + 0.5 |
| Bant Konumunu Basılı Tut | W2 | 3 | 3 | 3 | Maksimum |
| Besleme Deliği Çapı | Yapmak | 4 | 4 | 4 | + 0.2 |
| Bant Kalınlığı | T | 0.7 | 0.5 | 0.5 | + 0.2 |
| Figür | incir | 1 veya 2 | 1.2 veya 3 | 4 | |
Açıklama: *Toplamda 1 mm'den az birikmiş adım payı 20 sahalar.
*Sürekli boş bileşen daha az 3 ardışık parçalar.
*Bir makaradaki toplam boş değerden az 1%.
GİRİİŞ
CDAA series is constructed with polyester film dielectric, alüminyum folyo elektrot, bakır kat kurşun, ve epoksi reçine kaplama. Engellemeye uygundurlar, DC ve sinyalin VHF aralığına baypas edilmesi ve bağlanması, zamanlama devreleri, filtreleme, ve diğer genel amaçlı kullanım.
They are also ideal for use in amplifiers, TV, radio, stereo equipment and other electronic equipments.
