스냅인 전해 커패시터 ▏85 ℃ 3,000hrs ▏caia

특징
PCB에 직접 납땜할 수 있는 스냅인 단자 있음
중-고전압 회로를 갖춘 전자 장비에 적합
인쇄 회로 기판 단자 스냅인 유형 및 러그 단자 유형 사용 가능

데이터시트-For-Snap-In-Electrolytic-Capacitor-▏85℃-3000Hrs-▏CAIA.pdf (3329 다운로드 )

명세서

항목	성능
작동 온도 범위	-40 ° C ~ +85 ° C
커패시턴스 내성	+20% (120Hz에서, 20 ° C)
누설 전류 (~에 20 ° C)	I = 0.02CV 또는 1.5mA 중 더 작은 것 (~ 후에 5 분) 어디, C= 정격 정전용량(μF).V= 정격 DC 작동 전압(V).
소산 계수 (120Hz에서의 Tanδ, 20° C)	정격 전압	16	25	35	50	63	80	100	160	200	250	350	400	420	450	500
소산 계수 (120Hz에서의 Tanδ, 20° C)	탄δ (맥스)	0.50	0.45	0.40	0.35	0.30	0.25	0.20	0.15	0.15	0.15	0.15	0.15	0.15	0.15	0.15
저온 특성 (120Hz에서)	임피던스 비율은 아래 표에 주어진 값을 초과하지 않아야합니다..
	정격 전압				16	25	35	50	63	100	160	200	250	350	400	420	450	500
	임피던스 비율	지 (-25 ° C)/지(+20 ° C)			4	3	3	2	2	4	4	4	4	8	8	8	8	8
	임피던스 비율	지(-40 ° C)/지(+20 ° C)			15	10	8	6	5	4	8	10	10	16	18	18	20	20
로드 라이프 테스트	테스트 시간		3,000 HRS						* 커패시터가 다음 상태로 복원되면 사양이 충족되어야 합니다. 20 정격 전압 적용 후 °C 3,000 HRS AT 85 ° C
	커패시턴스 변화		< + 20%
	소산 계수		보다 적습니다 200% 지정된 값의
	누설 전류		지정된 값 내에서
저장 수명 시험	테스트 시간		1,000 HRS						* 사양은 커패시터가 다음 상태로 복원되면 안정화되어야 합니다. 20 노출 후 ° C 1,000 HRS AT 85 ° C
	커패시턴스 변화		< + 20%
	소산 계수		보다 적습니다 200% 지정된 값의
	누설 전류		지정된 값 내에서
잔물결 전류 & 주파수 승수	freq.	60	120	500	1케이	10K UP
	(HZ) w. 다섯. (다섯)	60	120	500	1케이	10K UP
	아래에 100	0.92	1.0	1.13	1.19	1.20
	160 그리고 위로	0.81	1.0	1.32	1.45	1.50
	350 그리고 위로	0.77	1.0	1.30	1.41	1.43
잔물결 전류 & 온도 승수	온도 ( ° C)	40	55	70	85
잔물결 전류 & 온도 승수	승수	2.1	1.8	1.5	1.0
다른 표준	JIS C의 특성 W를 만족함 5141

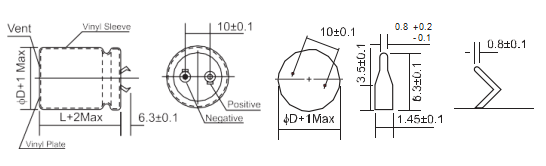

스냅인 터미널 유형 (2 단말기)

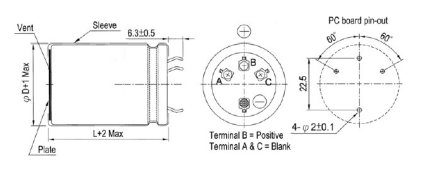

스냅인 터미널 (4 단말기)

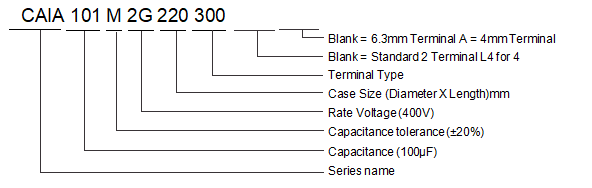

부품 번호 예

특징

◆스냅인 단자 유형 (2 단말기 & 4 트레미날)

◆ PCB에 직접 납땜할 수 있는 스냅인 단자가 있습니다.

◆ 중고압 회로를 갖춘 전자 장비에 적합

◆ 인쇄회로기판 단자 스냅인 타입과 러그 단자 타입 선택 가능

스냅인 전해 커패시터 ▏85 ℃ 3,000hrs ▏caia

스냅인 전해 커패시터 ▏85 ℃ 3,000hrs ▏caia

명세서

스냅인 터미널 유형 (2 단말기)

스냅인 터미널 (4 단말기)

부품 번호 예
