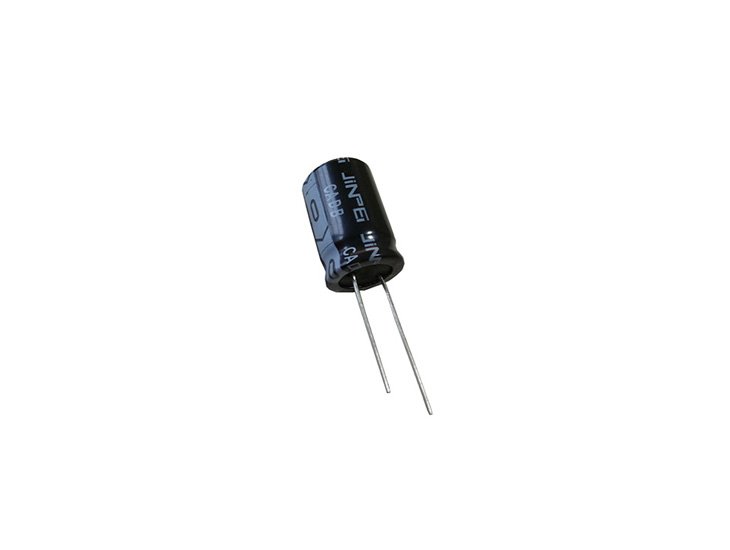

고 잔물감 전해 커패시터 ▏ 10,000hrs ▏cadb

특징
105℃, 10,000 보장 된 시간
허용 리플 전류가 크고 크기가 작음
슬림형

데이터시트-For-High-Ripple-Electrolytic-Capacitors-▏10000Hrs-▏CADB.pdf (3278 다운로드 )

명세서

항목	성능
삶	~에 105 ° C 10,000 시간
작동 온도	400다섯				420 ~ 450V
	-40 ° C ~ +105 ° C				-25 ° C ~ +105 ° C
커패시턴스 내성	+20% (120Hz에서, 20 ° C)
누설 전류 (~에 20 ° C)	시간		~ 후에 5 분
	누설 전류		이력서 ≤ 1,000 나는 = 0.01CV + 15(µA)			CV > 1,000 i = 0.02cv+25 (µA)
	여기서 C = 정격 커패시턴스 µf. v = v의 정격 DC 작동 전압
소산 계수 (120Hz에서 TAN δ, 20° C)	정격 전압		400	420	450
	탄 δ (맥스)		0.24	0.24	0.24
저온 형질 (120Hz에서)	임피던스 비율은 아래 표에 주어진 값을 초과하지 않아야합니다.
	정격 전압			400	420	450
	임피던스	지 (-25° C) / 지 (+20 ° C)		5	6	6
	비율	지 (-40° C) / 지 (+20° C)		6	—	—
로드 라이프 테스트	테스트 시간		10,000 HRS
	커패시턴스 변화		이내에 + 20% 초기 가치
	소산 계수		보다 적습니다 200% 지정된 값의
	누설 전류		지정된 값 내에서
	* 커패시터가 복원 될 때 위 사양이 충족되어야합니다. 20 정격 전압이 정격 리플 전류로 적용된 후 ° C 10,000 HRS AT 105 ° C
	테스트 시간		1,000 시간
저장 수명 시험	커패시턴스 변화		이내에 + 20% 초기 가치
	소산 계수		보다 적습니다 200% 지정된 값의
	누설 전류		지정된 값 내에서
	* 커패시터가 원래 상태로 복원되면 위 사양이 충족되어야 합니다. 20 °C에 노출시킨 후 1,000 HRS AT 105 전압이 적용되지 않은 ° C. 측정 전에 정격 전압을 커패시터에 적용해야 합니다.. (JIS 참조 c 5101-4 4.1)
잔물결 전류 & 주파수 승수	freq. (HZ)		60	120	500	1케이	10K UP
	승수		0.80	1.00	1.25	1.40	1.50
다른 표준	JIS c 5101-4

치수 단위: mm

φd	10	12.5	16	18
피	5.0	5.0	7.5	7.5
φd	0.6		0.8
에이	2.0
비	0.5

치수 & 허용 리플 전류

차원: ∅D×L(mm)

잔물결 전류: 100Hz에서 mA/rms, 105° C

다섯. DC	캡. (µF)	10φ			12.5φ			16φ			18φ
		∅D×L	잔물결 전류		∅D×L	잔물결 전류		∅D×L	잔물결 전류		∅D×L	잔물결 전류
		∅D×L	120 HZ	100K HZ	∅D×L	120 HZ	100K HZ	∅D×L	120 HZ	100K HZ	∅D×L	120 HZ	100K HZ
400다섯 (2G)	33	10 엑스 40	315	475
	39	10 엑스 45	360	545
	47	10 엑스 50	420	630	13 엑스 30	440	660
	56				13 엑스 35	500	750
	68				13 엑스 40	580	870	16 엑스 32	530	795
	82				13 엑스 50	625	935	16 엑스 35.5	615	920
	100							16 엑스 40	715	1,070
	120							16 엑스 40	800	1,200	18 엑스 35.5 18 엑스 40	790 870	1,185 1,305
	150							16 엑스 45	915	1,375	18 엑스 45	985	1,475
	180										18 엑스 50	1,120	1,685
420다섯 (2피)	33	10 엑스 40	370	555
	39	10 엑스 45	410	615	12.5 엑스 30	390	585
	47	10 엑스 50	465	700	12.5 엑스 35	450	675
	56				12.5 엑스 40	520	780	16 엑스 31.5	500	750
	68				12.5 엑스 45	580	870	16 엑스 35.5	580	870
	82				12.5 엑스 50	660	990	16 엑스 35.5 16 엑스 40	730 675	1,095
	82				12.5 엑스 50	660	990	16 엑스 35.5 16 엑스 40	730 675	1,010
	100							16 엑스 40 16 엑스 45	750 755	1,125 1,130	18 엑스 36	725	1,085
	120										18 엑스 40 18 엑스 45	835 880	1,250 1,320
	150										18 엑스 50	1,030	1,550
450다섯 (2w )	33	10 엑스 45	330	495	12.5 엑스 30	370	555
	39	10 엑스 50	380	570	12.5 엑스 35	420	630
	47				12.5 엑스 40	480	720
	53				12.5 엑스 45	500	750
	56				12.5 엑스 45	530	795	16 엑스 31.5	510	765
	68				12.5 엑스 50	620	930	16 엑스 35.5	590	885
	82							16 엑스 40	615	920	18 엑스 35.5	645	965
	100							16 엑스 45	715	1,070	18 엑스 40	750	1,125
	120										18 엑스 45	835	1,250
	150										18 엑스 50	975	1,465

부품 번호 예

ADB 101 중 2P BK 160 400

특징
◆  긴 수명,105° C,10,000보장 된 시간
◆  허용되는 잔물결 전류의 큰 크기
◆  SlimType

◆ ROHS 준수
