축 방향 습식 습식 선원 커패시터 ▏ 하프 밀봉 |CBDA
간략한 소개
CBDA 시리즈 반밀폐형 관형 습식 탄탈륨 전해 커패시터
극성 축 리드는 작은 크기가 특징입니다., 낮은 DC 누설, 안정적이고 훌륭한 공연, 높은 신뢰성과 장수. CBDA
시리즈는 중국 전자 산업 표준 SJ/T10030-91의 요구 사항을 충족합니다.,
통신과 같은 군사 및 민간 응용 분야의 전자 장비에 널리 사용됩니다., 항공우주 및 항공.
일반적인 특성
작동 온도 범위: -55X3 ~+125<0(>85<0 정격 전압 감소 있음)
용량 범위: 1 uF~3300uF
커패시턴스 내성: ± 20%, ± 10%
전압: 6.3v ~ 125v
DC 누출: ~에 +20기음기음, 10^0.001C아르 자형다섯아르 자형 또는 1 즉, A(어느 쪽이든 더 큰 것);
+85P 및 +125P에서, I0W0.0080C아르 자형다섯아르 자형또는 8 즉, A(어느 쪽이든 더 큰 것)

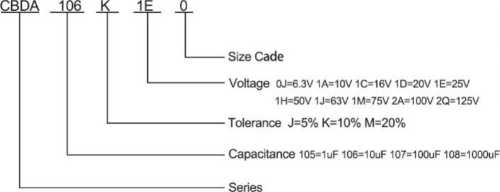

부품 번호 예

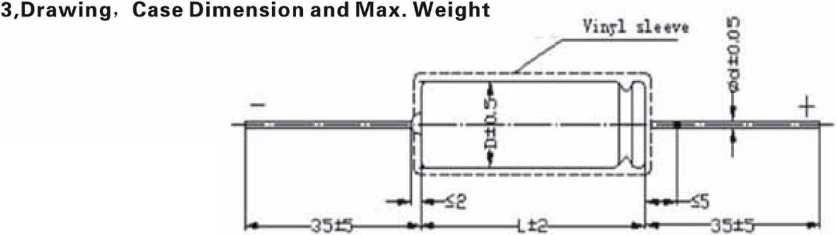

| 암호 | 맥스. 무게(g) | D±0.5 ( mm ) | L±2 ( mm ) |
| 0 | 3 | 5 | 10 |
| 1 | 4 | 5 | 14 |
| 2 | 5 | 6 | 16 |
| 3 | 7 | 8 | 16 |
| 4 | 10 | 8 | 22 |
| 5 | 14 | 10 | 22 |
| 6 | 17 | 10 | 25 |
| 7 | 20 | 10 | 30 |
| 8 | 23 | 10 | 33 |
공칭 정전 용량, 정격전압. 전압 경감,케이스 크기 및 일반 특성
| 정격 전압 | 전압 경감 | 케이스 크기 | 정전 용량 (MF) | DF(%)최대 25C85C125환각 | 임피던스( 큐) -55P 100HZ |
| 6.3 | 4 | 0 | 1.0 | 6 | 1800 |
| 0 | 1.5 | 6 | 1400 | ||
| 0 | 2.2 | 6 | 1100 | ||
| 0 | 3.3 | 6 | 700 | ||
| 0 | 4.7 | 6 | 500 | ||
| 0 | 6.8 | 8 | 350 | ||
| 0 | 10 | 8 | 260 | ||
| 0 | 15 | 10 | 200 | ||
| 0 | 22 | 10 | 180 |
특징
CBDA 시리즈 반밀폐형 관형 습식 탄탈륨 전해 커패시터
극성 축 리드는 작은 크기가 특징입니다.,
낮은 DC 누설, 안정적이고 훌륭한 공연, 높은 신뢰성과 장수.
CBDA 시리즈는 중국 전자 산업 표준 SJ/T10030-91의 요구 사항을 충족합니다., 통신과 같은 군사 및 민간 응용 분야의 전자 장비에 널리 사용됩니다., 항공우주 및 항공.
RoHS 준수
