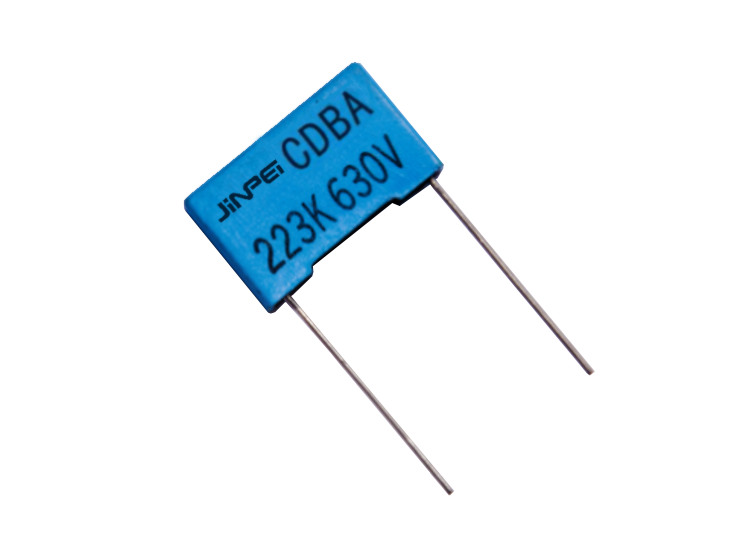

금속 화 된 폴리 프로필렌 필름 커패시터 | 상자 수정 | CDBA가 최고입니다

특징

◆ 자가치유력
◆ 뛰어난 dv/dt
◆ ROHS 준수
◆ 초소형 사이즈
◆ Ideal for Power Factor
correction applications
◆ UL 94V-0 rated case

부품 번호 예

명세서

항목	성능
작동 전압 범위	450VDC, 520VDC, 630VDC
정격온도	-40 °C ~ 105°C (Voltage derates 1.25%per °C over 85°C)
커패시턴스 범위	0.022 µF ~ 8.2 µF
커패시턴스 내성	± 5% (J.), ± 10% (케이), ± 20% (중)
소산 계수	0.1% (최대.) ~에 1KHZ 0.2% (최대.) 10KHz에서
절연 저항 단자 대 단자
	≥15,000MΩ for C ≤ 0.33µF ≥50,000MΩ x µF for C >0.33µF
내전압	터미널에서 터미널로: (at 20°C ± 5°C) 1.6 x 2초 동안 VR 적용. (현재 10ma를 차단하십시오)
정격 전압 펄스 기울기 dV/dt (V/μs)		피 VR	10mm	15mm	22.5mm		27.5mm
		450VDC	300	200	100		80
		520VDC	350	220	150		100
		630VDC	400	300	180		120



성능

목	Test Methods	요구사항
Resistance to Soldering Heat IEC60068-2-20	납땜욕: 260°C ± 5°C Immersion Time: 10초±1초	커패시턴스 변화	C/C	:	1%
Resistance to Vibration IEC60068-2-6	주파수 범위: 10Hz ~ 55Hz 진폭: 1.5mm 지속: 6 시간	눈에 보이는 손상이 없어야 합니다., 간헐적인 접촉 없음, 개방 또는 단락 없음
습한 열기, Steady State IEC60068-2-3	온도: 40°C ± 2°C Relative Humidity: 90% 에게 95% 지속: 1,000 시간	Capcitance Change	C/C	:	3%
		DF Change tan δ : 0.1% 1kHz에서 그리고 : 50% 한계값
Electrical Endurance IEC60384-16	온도: 85° C + 2° C 인가전압: 1.25 x VR(DC) 지속: 1,000 시간	커패시턴스 변화	C/C	:	3%
		DF Change tan δ : 0.1% 1kHz에서 그리고 : 50% 한계값



치수 (mm) 450VDC (2w)

R.V.		450VDC (2w)
(µF)	암호	w	시간	티	피	디	dV/dt
0.068	683	13.0	9	4	10	0.6	300
0.082	823	13.0	9	4	10	0.6	300
0.100	104	17.5	10	5	15	0.6	200
0.120	124	17.5	11	5	15	0.6	200
0.150	154	17.5	11	5	15	0.6	200
0.180	184	17.5	11	5	15	0.6	200
0.220	224	13.0	13	6	10	0.6	220
		17.5	11	5	15	0.6	200
0.270	274	17.5	12	6	15	0.6	200
0.330	334	17.5	12	6	15	0.6	200
0.390	394	17.5	14	8	15	0.6	200
0.470	474	17.5	14	8	15	0.6	200
0.560	564	17.5	14	8	15	0.6	200
0.680	684	17.5	16	10	15	0.8	200

R.V.		450VDC (2w)
(µF)	암호	w	시간	티	피	디	dV/dt
0.820	824	17.5	16	10	15	0.8	200
1.000	105	26.5	17	9	22.5	0.8	100
1.200	125	26.5	19	10	22.5	0.8	100
1.500	155	26.5	19	10	22.5	0.8	100
1.800	185	26.5	22	12	22.5	0.8	100
2.200	225	32.0	20	11	27.5	0.8	80
2.700	275	32.0	22	13	27.5	0.8	80
3.300	335	32.0	22	13	27.5	0.8	80
3.900	395	32.0	25	15	27.5	0.8	80
4.700	475	32.0	33	18	27.5	0.8	80
5.600	565	32.0	33	18	27.5	0.8	80
6.800	685	32.0	33	18	27.5	0.8	80
8.200	825	32.0	33	18	27.5	0.8	80



520VDC (2와이)

R.V.		520VDC (2와이)
(µF)	암호	w	시간	티	피	디	dV/dt
0.047	473	13.0	9	4	10	0.6	350
0.056	563	13.0	9	4	10	0.6	350
0.068	683	13.0	9	4	10	0.6	350
0.082	823	13.0	11	5	10	0.6	350
0.100	104	17.5	11	5	15	0.6	220
0.120	124	17.5	11	5	15	0.6	220
0.150	154	13.0	12	6	10	0.6	220
		17.5	11	5	15
0.180	184	17.5	11	5	15	0.6	220
0.220	224	17.5	12	6	15	0.6	220
0.270	274	17.5	12	6	15	0.6	220
0.330	334	17.5	14	8	15	0.6	220
0.390	394	17.5	14	8	15	0.6	220
0.470	474	17.5	15	9	15	0.8	220
0.560	564	17.5	16	10	15	0.8	220



R.V.		520VDC (2와이)
(µF)	암호	w	시간	티	피	디	dV/dt
0.680	684	17.5	16	10	15	0.8	220
0.820	824	26.5	17	9	22.5	0.8	150
1.000	105	26.5	19	10	22.5	0.8	150
1.200	125	26.5	19	10	22.5	0.8	150
1.500	155	26.5	22	12	22.5	0.8	150
1.800	185	26.5	22	12	22.5	0.8	150
2.200	225	32.0	22	13	27.5	0.8	100
2.700	275	32.0	25	15	27.5	0.8	100
3.300	335	32.0	28	14	27.5	0.8	100
3.900	395	32.0	28	14	27.5	0.8	100
4.700	475	32.0	33	18	27.5	0.8	100
5.600	565	32.0	33	18	27.5	0.8	100
6.800	685	32.0	33	18	27.5	0.8	100



630VDC (2J.)

R.V.		630VDC (2J.)
(µF)	암호	w	시간	티	피	디	dv / dt
0.022	223	13.0	9	4	10.0	0.6	400
0.027	273	13.0	9	4	10.0	0.6	400
0.033	333	13.0	9	4	10.0	0.6	400
0.039	393	13.0	9	4	10.0	0.6	400
0.047	473	13.0	11	5	10.0	0.6	400
0.056	563	13.0	11	5	10.0	0.6	400
0.068	683	13.0	11	5	10.0	0.6	400
0.082	823	13.0	12	6	10.0	0.6	400
0.100	104	17.5	11	5	15.0	0.6	300
0.120	124	17.5	11	5	15.0	0.6	300
0.150	154	17.5	12	6	15.0	0.6	300
0.180	184	17.5	12	6	15.0	0.6	300
0.220	224	17.5	14	8	15.0	0.6	300
0.270	274	17.5	14	8	15.0	0.6	300
0.330	334	17.5	15	9	15.0	0.8	300

R.V.		630VDC (2J.)
(µF)	암호	w	시간	티	피	디	dv / dt
0.390	394	17.5	16	10	15.0	0.8	300
0.470	474	17.5	16	10	15.0	0.8	300
0.560	564	26.5	17	9	22.5	0.8	180
0.680	684	26.5	17	9	22.5	0.8	180
0.820	824	26.5	19	10	22.5	0.8	180
1.000	105	26.5	19	10	22.5	0.8	180
1.200	125	26.5	22	12	22.5	0.8	180
1.500	155	26.0	22	11	22.5	0.8	120
		32.0	22	13	27.5
1.800	185	32.0	22	13	27.5	0.8	120
2.200	225	32.0	25	15	27.5	0.8	120
2.700	275	32.0	28	14	27.5	0.8	120
3.300	335	32.0	33	18	27.5	0.8	120
3.900	395	32.0	33	18	27.5	0.8	120

소개
CDBA Series are constructed specifically for Power Factor
보정 (일병) 애플리케이션. Film was selected and
metalization applied specifically for PFC application
요구 사항.
