낮은 ESR 전해 커패시터 ▏200 ~ 450V ▏CADC

특징
105기음, 5000 보장 된 시간
낮은 ESR, 스위칭 전원 공급 장치에 적합, UPS, 안정기
더 큰 허용 리플 전류로 더 작은 크기

목	성능
정격 전압 범위	200 ~ 400V									450다섯
작동 온도.	-40°C ~+105°C									-25°C ~+105°C
커패시턴스 공차	± 20% (120HZ, 20° C)
	시간		후에 5 분
누설 전류 (20 ° C에서)	누설 전류		CV1000							CV1000
			i = 0.03cv (엄마)							i = 0.03cv (엄마)
	어디, C= 정격 정전 용량(mF). V= 정격 DC 작동 전압(V).
120Hz에서의 소산계수 Tan d, 20° C	정격 전압		200	250		350		400		450
	탄드 (맥스)		0.20	0.20		0.24		0.14		0.24
저온 특성 (120Hz에서)	정격 전압				200		250		350		400	450
	임피던스 비율	(-25° C)/(+20° C)			3		3		3		5	6
		(-40° C)/(+20° C)			4		4		4		6
	임피던스 비율은 위 표에 주어진 값을 초과해서는 안 됩니다..
로드 라이프 테스트	테스트 시간		5000 시간
	커패시턴스 변화		초기값의 ±20% 이내
	소산 계수		보다 적습니다 200% 지정된 값의
	누설 전류		지정된 값 내에서
	정격 리플 전류를 인가한 후, 커패시터를 20°C로 복원했을 때 위 사양을 만족해야 합니다. 5000 105°C에서 시간.
저장 수명 시험	테스트 시간: 1000 시간; 그 외 항목은 부하수명시험과 동일.
잔물결 전류 & 주파수 승수	freq. (HZ) 디 (mm)		120		1케이			10케이			100케이
	10		0.8		1.0			1.25			1.40
	12.5 ~ 18		0.8		1.0			1.15			1.25
다른 표준	JIS c 5101-4

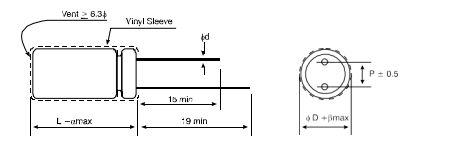

치수 단위: mm

차원: d x l (mm) 잔물결 전류: 120Hz에서 mA/rms, 105° C

특징
◆ 105C,5000 보장 된 시간
◆ 낮은ESR, 전원 공급 장치 스위칭에 적합,
UPS, 안정기
◆ 허용 리플 전류가 크고 크기가 작음

◆ ROHS 준수
