낮은 ESR 전해 커패시터 ▏6.3 ~ 100V ▏2,000 ~ 5,000hrs ▏caaa

특징
105℃, 2000 ~ 5000 보장 된 시간
낮은 ESR, 스위칭 전원 공급 장치에 적합
허용 리플 전류가 크고 크기가 작음
160 ~ 450V also suitable for ballasts

Datasheet-For-Low-ESR-Electrolytic-Capacitors-▏6.3100V-▏20005000Hrs-▏CAAA.pdf (3419 다운로드 )

명세서

목	성능
운영 중 온도	6.3 ~ 100V							160 ~ 450V
	-55°C ~ +105°C							-40°C ~ +105°C
커패시턴스 내성	± 20% (120HZ, 20° C)
누설 전류 (20 ° C에서)	정격 전압	<100다섯			>100다섯
	시간	후에 2 분			후에 5 분
	Leakage Curent	i = 0.01cv 또는 3 ( 에이)			CV<1000			CV>1000
		어느 쪽이든 더 큰 것			I=0.03CV+15(mA )			I=0.02CV+25(mA )
	어디, C = rated capacitance in μF. v = v의 정격 DC 작동 전압.
Dissipaton Factor Tan d at 120 HZ, 20° C	정격 전압	6.3	10		16	25	35	50	63	100	160	200	250	350	400	450
	탄 디 (맥스)	0.22	0.19		0.16	0.14	0.12	0.10	0.08	0.05	0.20	0.24	0.24	0.24	0.24	0.24
	용량이 초과되면 1000 μ F 0.02 마다 추가됩니다 1000 μ F.
저온	임피던스 비율은 아래 표에 주어진 값을 초과하지 않아야합니다.
형질 (120Hz에서)	정격 전압				6.3	10	16	25	35	50	63	100
	임피던스 비율	지(-55° C) /지(+20° C)			4	4	3	3	3	3	3	3
저온 특성 (120Hz에서)	Impedance ratio shall not exceed the valuesgivenin the table below
	임피던스 비율	정격 전압			6.3	10	16	25	35	50	63	100
		지((-55° C)/지(+20° C)			4	4	3	3	3	3	3	3
		정격 전압			160	200	250	350	400	450
		지(-40)/지(+200176기음)			6	6	6	6	6	6
로드 라이프 테스트	테스트 시간	2000hrs for φD =5~8mm 5000hrs for φ D＞mm
	커패시턴스 변화	Within ≤ ± 20% 초기 가치
	소산 계수	보다 적습니다 200% 지정된 값의.
	누설 전류	지정된 값 내에서
	정격 전압을 인가한 후 커패시터를 20°C로 복원했을 때 위 사양을 만족해야 합니다. 2000 hrs at 105°C.High than 2000 hrs load life are available upon request.
저장 수명 시험	테스트 시간		1000 HRS
	커패시턴스 변화		Within ≤ ± 20%
	소산 계수		보다 적습니다 200% 지정된 값의
	누설 전류		지정된 값 이내
	정격 전압을 인가한 후 커패시터를 20°C로 복원했을 때 위 사양을 만족해야 합니다. 1000 전압을 인가하지 않은 상태에서 105°C에서 몇 시간.
잔물결 전류	freq. (HZ) 캡. (MF)	60(50)		120	500	1케이	10케이	100케이
& 주파수 승수	아래에 33	0.40		0.55	0.65	0.80	0.90	1.00
	39 에게 330	0.60		0.70	0.80	0.90	0.95	1.00
	390 에게 1000	0.65		0.80	0.85	0.98	1.00	1.00
	1200 위에	0.80		0.90	0.95	0.98	1.00	1.00
리플 전류 & 온도 승수	온도 (° C)	아래에 50		70	85	105
	승수	2.40		2.05	1.70	1.00
표준	JIS의 특성 W를 충족시킵니다. c 5141

부품 번호 예

CAAA 101 중 1이자형 BK 080 115

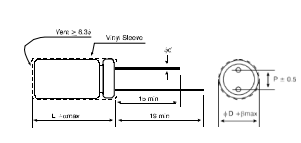

LEAD SPACING

AND DIAMETER

φd	5	6.3	8	10	13	16	18
피	2.0	2.5	3.5	5.0	5.0	7.5	7.5
φd	0.5		0.6			0.8
에이	1.0			1.5
비	0.5

치수 및 허용 리플 전류

차원: D × L(mm) 잔물결 전류: 100KHz 105°C에서 mA/rms

VDC 목 μF	6.3다섯(0J.)					10다섯(1에이)					16다섯(1기음)
	ØDxL	임피던스 (오) Max @100KHz		리플 전류 (mA rms) @105°C		ØDxL	임피던스 (오) Max @100KHz		리플 전류 (mA rms) @105°C		ØDxL	임피던스 (오) Max @100KHz		리플 전류 (mA rms) @105°C
	ØDxL	20° C	-10° C	120HZ	100KHZ	ØDxL	20° C	-10° C	120HZ	100KHZ	ØDxL	20° C	-10° C	120HZ	100KHZ
33											5 엑스 11	1.30	3.90	108	154
39											5 엑스 11	1.30	3.90	108	154
47						5 엑스 11	2.10	5.50	78	111	6.3 엑스 11	0.60	1.80	182	260
56						5 엑스 11	1.90	4.80	85	121	6.3 엑스 11	0.60	1.80	182	260
68						5 엑스 11	1.30	3.90	108	154	6.3 엑스 11	0.60	1.80	182	260
100	5 엑스 11	1.30	3.90	108	154	6.3 엑스 11	0.60	1.80	182	260	6.3 엑스 11	0.60	1.80	182	260
220	6.3 엑스 11	0.60	1.80	182	260	8 엑스 11.5	0.33	0.99	280	400	8 엑스 11.5	0.33	0.99	320	400
330	8 엑스 11.5	0.33	0.88	280	400	8 엑스 11.5	0.33	0.99	280	400	10 엑스 12.5	0.25	0.75	360	510
390	8 엑스 11.5	0.33	0.88	320	400	10 엑스 12.5	0.27	0.70	410	510	10 엑스 16	0.19	0.57	510	635
470	10 엑스 12.5	0.25	0.75	410	510	10 엑스 12.5	0.25	0.75	410	510	10 엑스 16	0.19	0.57	510	635
560	10 엑스 12.5	0.25	0.75	410	510	10 엑스 16	0.19	0.57	510	635	10 엑스 20	0.14	0.42	775	860
680	10 엑스 16	0.19	0.57	510	635	10 엑스 16	0.19	0.57	510	635	10 엑스 20	0.14	0.42	775	860
1000	10 엑스 20	0.14	0.42	690	860	10 엑스 20	0.14	0.37	690	860	12.5 엑스 20	0.085	0.26	1000	1250
1200	10 엑스 20	0.14	0.42	775	860	10 엑스 25	0.12	0.30	930	1030	12.5 엑스 20	0.085	0.26	1125	1250
2200	12.5 엑스 20	0.085	0.26	1125	1250	12.5 엑스 25	0.070	0.21	1200	1355	12.5 엑스 25	0.070	0.21	1200	1355
3300	12.5 엑스 25	0.070	0.21	1200	1355	12.5 엑스 25	0.070	0.21	1200	1355	16 엑스 31.5	0.048	0.14	1830	2030
4700	16 엑스 25	0.060	0.18	1595	1770	16 엑스 31.5	0.048	0.14	1830	2030	16 엑스 35.5	0.044	0.13	2065	2295

VDC 목	25다섯(1이자형)							35다섯(1다섯)								50다섯(1시간)
VDC 목	ØDxL			임피던스 (오)Max @ 100KHz		리플 전류 (mA rms) @ 105°C		ØDxL				임피던스 (오)Max @ 100KHz		리플 전류 (mA rms) @ 105°C		ØDxL			임피던스 (오)Max @ 100KHz		리플 전류 (mA rms) @ 105°C
μF	ØDxL			20° C	-10° C	120HZ	100KHZ	ØDxL				20° C	-10° C	120HZ	100KHZ	ØDxL			20° C	-10° C	120HZ	100KHZ
1																5	엑스	11	5.0	15.0	43	78
2.2																5	엑스	11	4.0	12.0	48	88
3.3																5	엑스	11	3.50	11.0	52	94
4.7																5	엑스	11	3.00	9.00	55	100
6.8																5	엑스	11	3.00	9.00	55	100
10																5	엑스	11	2.00	6.00	68	124
22								5		엑스	11	1.30	3.90	108	154	6.3 엑스		11	0.60	1.80	143	260
33	5	엑스	11	1.30	3.90	108	154	6.3 엑스			11	0.60	1.80	182	260	6.3 엑스		11	0.60	1.80	143	260
39	6.3 엑스		11	0.60	1.80	182	260	6.3 엑스			11	0.60	1.80	182	260	6.3 엑스		11	0.60	1.80	182	260
47	6.3 엑스		11	0.60	1.80	182	260	6.3 엑스			11	0.60	1.80	182	260	8	엑스	11.5	0.33	0.99	320	400
56	6.3 엑스		11	0.60	1.80	182	260	6.3 엑스			11	0.60	1.80	182	260	8	엑스	11.5	0.33	0.99	320	400
68	6.3 엑스		11	0.60	1.80	182	260	6.3 엑스			11	0.60	1.80	182	260	8	엑스	11.5	0.33	0.99	320	400
100	8	엑스	11.5	0.33	0.99	320	400	8	엑스		11.5	0.33	0.99	320	400	10	엑스	16	0.19	0.57	445	635
220	10	엑스	12.5	0.25	0.75	360	510	10	엑스		16	0.19	0.57	445	635	10	엑스	25	0.12	0.30	825	1030
330	10	엑스	16	0.19	0.57	445	635	10	엑스		20	0.12	0.42	600	860	12.5 엑스		20	0.085	0.26	875	1250
390	10	엑스	20	0.14	0.42	775	635	10	엑스		25	0.12	0.30	930	1030	12.5 엑스		25	0.070	0.21	1085	1355
470	10	엑스	20	0.14	0.42	775	635	12.5 엑스			20	0.085	0.26	1000	1250	12.5 엑스		25	0.070	0.21	1085	1355
560	10	엑스	25	0.12	0.30	930	1030	12.5 엑스			20	0.085	0.26	1000	1250	12.5 엑스		25	0.070	0.21	1085	1355
680	12.5 엑스		20	0.085	0.26	1000	1250	12.5 엑스			25	0.070	0.21	1085	1355	16	엑스	25	0.060	0.18	1415	1770
1000	12.5 엑스		25	0.070	0.23	1080	1355	12.5 엑스			25	0.070	0.21	1085	1355	16	엑스	25	0.060	0.18	1595	1770
1200	12.5 엑스		25	0.070	0.21	1200	1355	12.5 엑스			25	0.070	0.21	1200	1355	16	엑스	31.5	0.048	0.14	1830	2030
2200	16	엑스	25	0.060	0.18	1595	1770	16	엑스		35.5	0.044	0.13	2065	2295	18	엑스	40	0.037	0.1	2465	2740
3300	16	엑스	35.5	0.044	0.13	2065	2295	18	엑스		40	0.037	0.10	2465	2740
4700	18	엑스	40	0.037	0.1	2465	2740

VDC 목	25다섯(1이자형)							35다섯(1다섯)								50다섯(1시간)
VDC 목	ØDxL			임피던스 (오)Max @ 100KHz		리플 전류 (mA rms) @ 105°C		ØDxL				임피던스 (오)Max @ 100KHz		리플 전류 (mA rms) @ 105°C		ØDxL			임피던스 (오)Max @ 100KHz		리플 전류 (mA rms) @ 105°C
μF	ØDxL			20° C	-10° C	120HZ	100KHZ	ØDxL				20° C	-10° C	120HZ	100KHZ	ØDxL			20° C	-10° C	120HZ	100KHZ
1																5	엑스	11	5.0	15.0	43	78
2.2																5	엑스	11	4.0	12.0	48	88
3.3																5	엑스	11	3.50	11.0	52	94
4.7																5	엑스	11	3.00	9.00	55	100
6.8																5	엑스	11	3.00	9.00	55	100
10																5	엑스	11	2.00	6.00	68	124
22								5		엑스	11	1.30	3.90	108	154	6.3 엑스		11	0.60	1.80	143	260
33	5	엑스	11	1.30	3.90	108	154	6.3 엑스			11	0.60	1.80	182	260	6.3 엑스		11	0.60	1.80	143	260
39	6.3 엑스		11	0.60	1.80	182	260	6.3 엑스			11	0.60	1.80	182	260	6.3 엑스		11	0.60	1.80	182	260
47	6.3 엑스		11	0.60	1.80	182	260	6.3 엑스			11	0.60	1.80	182	260	8	엑스	11.5	0.33	0.99	320	400
56	6.3 엑스		11	0.60	1.80	182	260	6.3 엑스			11	0.60	1.80	182	260	8	엑스	11.5	0.33	0.99	320	400
68	6.3 엑스		11	0.60	1.80	182	260	6.3 엑스			11	0.60	1.80	182	260	8	엑스	11.5	0.33	0.99	320	400
100	8	엑스	11.5	0.33	0.99	320	400	8	엑스		11.5	0.33	0.99	320	400	10	엑스	16	0.19	0.57	445	635
220	10	엑스	12.5	0.25	0.75	360	510	10	엑스		16	0.19	0.57	445	635	10	엑스	25	0.12	0.30	825	1030
330	10	엑스	16	0.19	0.57	445	635	10	엑스		20	0.12	0.42	600	860	12.5 엑스		20	0.085	0.26	875	1250
390	10	엑스	20	0.14	0.42	775	635	10	엑스		25	0.12	0.30	930	1030	12.5 엑스		25	0.070	0.21	1085	1355
470	10	엑스	20	0.14	0.42	775	635	12.5 엑스			20	0.085	0.26	1000	1250	12.5 엑스		25	0.070	0.21	1085	1355
560	10	엑스	25	0.12	0.30	930	1030	12.5 엑스			20	0.085	0.26	1000	1250	12.5 엑스		25	0.070	0.21	1085	1355
680	12.5 엑스		20	0.085	0.26	1000	1250	12.5 엑스			25	0.070	0.21	1085	1355	16	엑스	25	0.060	0.18	1415	1770
1000	12.5 엑스		25	0.070	0.23	1080	1355	12.5 엑스			25	0.070	0.21	1085	1355	16	엑스	25	0.060	0.18	1595	1770
1200	12.5 엑스		25	0.070	0.21	1200	1355	12.5 엑스			25	0.070	0.21	1200	1355	16	엑스	31.5	0.048	0.14	1830	2030
2200	16	엑스	25	0.060	0.18	1595	1770	16	엑스		35.5	0.044	0.13	2065	2295	18	엑스	40	0.037	0.1	2465	2740
3300	16	엑스	35.5	0.044	0.13	2065	2295	18	엑스		40	0.037	0.10	2465	2740
4700	18	엑스	40	0.037	0.1	2465	2740

치수 및 허용 리플 전류

차원: D × L(mm) 잔물결 전류: 100KHz 105°C에서 mA/rms

VDC 목 μF	63다섯(1J.)					100다섯(2에이)
	ØDxL	임피던스 (오) Max @ 100KHz		리플 전류 (m A rms) @ 105°C		ØDxL	임피던스 (오) Max @ 100KHz		리플 전류 (m A rms) @ 105°C
	ØDxL	20° C	-10° C	120HZ	100KHZ	ØDxL	20° C	-10° C	120HZ	100KHZ
1						5 엑스 11	7.00	25	36	66
2.2						5 엑스 11	6.00	21	40	72
3.3						5 엑스 11	5.00	18.0	43	78
4.7						6.3 엑스 11	1.20	4.20	100	180
6.8						6.3 엑스 11	1.20	4.20	100	180
10	6.3 엑스 11	1.20	4.2	100	180	8 엑스 11.5	0.56	2.00	168	305
22	6.3 엑스 11	1.20	4.2	100	180	8 엑스 11.5	0.56	2.00	168	308
33	8 엑스 11.5	0.56	2.00	170	305	10 엑스 12.5	0.50	1.80	210	380
39	8 엑스 11.5	0.56	2.00	170	305	10 엑스 16	0.32	1.10	350	500
47	8 엑스 11.5	0.56	2.00	170	305	10 엑스 20	0.27	0.95	435	620
56	10 엑스 12.5	0.50	1.80	265	380	10 엑스 20	0.27	0.95	435	620
68	10 엑스 12.5	0.50	1.80	265	380	10 엑스 25	0.21	0.63	530	760
100	10 엑스 20	0.27	0.95	600	620	13 엑스 20	0.16	0.56	625	890
220	12.5 엑스 20	0.094	0.24	570	820	16 엑스 25	0.090	0.32	1010	1440
330	12.5 엑스 25	0.073	0.21	770	1100	16 엑스 31.5	0.060	0.17	1255	1790
390	12.5 엑스 25	0.073	0.21	770	1100	16 엑스 35.5	0.056	0.14	1650	2065
470	16 엑스 25	0.060	0.18	1420	1770
560	16 엑스 31.5	0.048	0.14	1625	2030
680	16 엑스 31.5	0.048	0.14	1625	2030
1000	18 엑스 35.5	0.041	0.11	1790	2240

특징
◆ 105 ° C, 2000 ~ 5000 보장 된 시간.
◆ Low ESR, 스위칭 전원 공급 장치에 적합.
◆ Small size with large permissible ripple current.

◆Rohs Compliant
