스냅인 전해 커패시터 ▏105 ℃ 3,000hrs ▏cavb
특징
PCB에 직접 납땜할 수 있고 처리 시간을 절약하기 위해 고정 장치가 필요 없는 스냅인 단자가 있습니다..
중-고전압 회로를 갖춘 전자 장비에 적합. 인쇄 회로 기판 단자 스냅인 유형 및 러그 단자 유형 사용 가능.
3,000 시간 생활
PCB에 직접 납땜할 수 있고 처리 시간을 절약하기 위해 고정 장치가 필요 없는 스냅인 단자가 있습니다..
중-고전압 회로를 갖춘 전자 장비에 적합. 인쇄 회로 기판 단자 스냅인 유형 및 러그 단자 유형 사용 가능.
3,000 시간 생활
명세서
| 목 | 성능 | |||||||||||||||||||||||
| 작동 온도. 범위 | -40°C ~ +105°C | |||||||||||||||||||||||
| 커패시턴스 내성 | ± 20% (120Hz에서, 20° C) | |||||||||||||||||||||||
| 누설 전류 (20 ° C에서) | I=0.02CV 또는 1.5mA 중 더 작은 것 (~ 후에 5 분) 어디, C=정격 정전 용량(F). V=정격 DC 작동 전압. | |||||||||||||||||||||||
| 소산 계수
(120Hz에서 황갈색, 20° C) |
정격 전압 | 16 | 25 | 35 | 50 | 63 | 100 | 160 | 200 | 250 | 350 | 400 | 450 | |||||||||||
| 탠 껍질 (맥스) | 0.40 | 0.30 | 0.25 | 0.20 | 0.15 | 0.10* | 0.15 | 0.10* | 0.10* | 0.15 | 0.15 | 0.15 | ||||||||||||
| *0.15 D = 35mm의 경우 | ||||||||||||||||||||||||
|
저온 특성 (120Hz에서) |
임피던스 비율은 아래 표에 주어진 값을 초과하지 않아야합니다.. | |||||||||||||||||||||||
| 정격 전압 | 16 | 25 | 35 | 50 | 63 | 100 | 160 | 200 | 250 | 350 | 400 | 450 | ||||||||||||
| 임피던스 비율 | 지(-25° C) / 지(+20° C) | 4 | 3 | 3 | 2 | 2 | 2 | 4 | 4 | 4 | 4 | 8 | 8 | |||||||||||
| 지(-40° C) / 지(+20° C) | 15 | 10 | 8 | 6 | 6 | 5 | 4 | 8 | 10 | 16 | 18 | 20 | ||||||||||||
|
로드 라이프 테스트 |
테스트 시간 | 3000 시간 | ||||||||||||||||||||||
| 커패시턴스 변화 | 초기값의 ±20% 이내 | |||||||||||||||||||||||
| 소산 계수 | 보다 적습니다 200% 지정된 값의 | |||||||||||||||||||||||
| 누설 전류 | 지정된 값 내에서 | |||||||||||||||||||||||
| 위의 사양은 커패시터가 이후 20°C로 복원될 때 만족되어야 합니다.
적용되는 정격 전압 3000 105°C에서 시간 |
||||||||||||||||||||||||
|
저장 수명 시험 |
테스트 시간 | 1000 시간 | ||||||||||||||||||||||
| 커패시턴스 변화 | 초기값의 ±20% 이내 | |||||||||||||||||||||||
| 소산 계수 | 보다 적습니다 150% 지정된 값의 | |||||||||||||||||||||||
| 누설 전류 | 지정된 값 내에서 | |||||||||||||||||||||||
| 위의 사양은 커패시터를 20°C에 노출시킨 후 20°C로 복원할 때 충족되어야 합니다. 1000 전압을 적용하지 않고 105 ℃에서 HR. | ||||||||||||||||||||||||
| 잔물결 전류 & 주파수 승수 | 웨스트 버지니아 (다섯) freq (HZ) | 50/60 | 120 | 300 | 1케이 | 10K UP | ||||||||||||||||||
| 승수 | 0.8 | 1.0 | 1.1 | 1.3 | 1.4 | |||||||||||||||||||
| 잔물결 전류 & 온도 승수 | 온도 (° C) | 40 | 60 | 70 | 85 | 105 | ||||||||||||||||||
| 승수 | 2.5 | 2.2 | 2.0 | 1.8 | 1.0 | |||||||||||||||||||
| 표준 | JIS C의 특성 W를 만족합니다. 5141 | |||||||||||||||||||||||

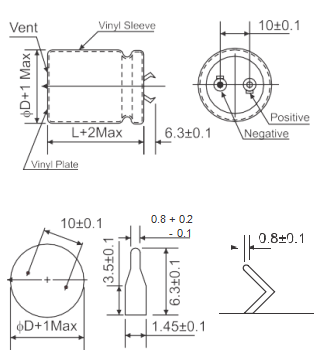

스냅인 터미널 유형
부품 번호 예
특징
◆ PCB에 직접 납땜할 수 있고 고정 장치가 필요 없는 스냅인 단자가 있어 처리 시간이 절약됩니다..
◆ 중고압 회로를 갖춘 전자 장비에 적합. 인쇄 회로 기판 단자 스냅인 유형 및 러그 단자 유형 사용 가능.
◆ 3,000 시간 생활
