특징
표준 105℃, 2,000 보장 된 시간
전압 범위 6.3 VDC ~ 450VDC, 4Φ ~ 18Φ
정전 용량 범위 1μF ~ 8,200 µF
자동차 버전 사용 가능, TS-16949

데이터시트-For-SMD-알루미늄-전해 커패시터-▏AEC-Q200-▏CAGC.pdf (3983 다운로드 )

부분 숫자 예

명세서

항목	성능
작동 온도 범위	6.3 ~ 100V							160 ~ 450V
	-55 ˚C ~ +105˚C							-40˚C ~ +105˚C
커패시턴스 내성	기준 (+20% (120Hz에서, 20기음), 옵션 + 10% (120Hz에서, 20° C)
누설 전류(20˚C에서)	정격 전압	6.3 ~ 100V							160 ~ 450V
	시간	~ 후에 2 분							~ 후에 5 분
	케이스 크기	4 ~ 10ɸ					12.5 ~ 18ɸ				12.5 ~ 18ɸ
	누설 전류	i = 0.01cv 또는 3 에이, 어느 쪽이든 더 큰 것					나는 = 0.03CV 또는 4 에이, 어느 쪽이든 더 큰 것					나는 = 0.04CV + 100 에이
	어디, C = 정격 정전 용량(μF) V = 정격 DC 작동 전압(V)
소산 계수 (120Hz에서 TAN δ, 20기음)	정격 전압	6.3	10	16	25	35	50	63	100	160 ~ 250	400 ~ 450
	4 ~ 10	0.45	0.35	0.28	0.18	0.16	0.14	0.12	0.12	–	–
	12.5 ~ 18	0.40	0.38	0.34	0.26	0.22	0.18	0.14	0.10	0.20	0.25
	용량이 1,000μF를 초과하는 경우, 0.02 1,000μF 증가마다 추가되어야 함.
저온 특성 (120Hz에서)	임피던스 비율은 아래 표에 주어진 값을 초과하지 않아야합니다..
	정격 전압					6.3	10	16	25	35	50	63	100	160 ~ 250	400 ~ 450
	임피던스 비율	지 (-25기음)/지(+20기음)			ɸD < 12.5	4	4	3	2	2	2	2	3	–	–
					ɸD < 12.5	5	4	3	2	2	2	2	2	3	6
		지(-55/-40기음)/지(+20기음)			ɸD < 12.5	12	8	6	4	3	3	3	4	–	–
					ɸD < 12.5	10	8	6	4	3	3	3	3	6	10
지구력	테스트 시간		2,000 HRS
	커패시턴스 변화		이내에 +25% ɸ D의 초기값 < 6.3mm; 이내에 + 20% ɸ D의 초기값 > 8mm
	소산 계수		보다 적습니다 300% ɸ D에 대해 지정된 값 < 6.3mm; 미만 200% ɸ D에 대해 지정된 값 > 8mm
	누설 전류		지정된 값 내에서
	豪상기 사양은 c일 때 만족됩니다.에이패시터가 20˚C로 복원됩니다. 에이이후 적용되는 정격 전압 2,000 105˚C에서 시간
저장 수명 시험	테스트 시간: 1,000 HRS; 그 외 항목은 인듀런스와 동일합니다.. 그만큼 측정 전에 정격 전압을 커패시터에 적용해야 합니다. 160 ~ 450V (JIS 참조 c 5101-4 4.1).
잔물결 전류 & 주파수 승수	freq. (HZ) 캡. (µF)		50		120		1케이		10K UP
	아래에 1,000		0.80		1.00		1.25		1.40
	1,000 < 기음 < 8,200		0.85		1.00		1.15		1.25

차원 & 허용 리플 전류

µF	VDC	6.3다섯 (0J.)		10다섯 (1에이)		16다섯 (1기음)		25다섯 (1이자형)		35다섯 (1다섯)		50다섯 (1시간)		63다섯 (1J.)		100다섯 (2에이)
µF	암호	ΦD×L	엄마	ΦD×L	엄마	ΦD×L	엄마	ΦD×L	엄마	Φ D×L	엄마	Φ DxL	엄마	ΦD×L	엄마	ΦD×L	엄마
1	010											4 엑스 5.7	8	4 엑스 5.7	8
2.2	2R2											4 엑스 5.7	12	4 엑스 5.7	12
3.3	3R3											4 엑스 5.7	14	5 엑스 5.7	17
4.7	4R7							4 엑스 5.7	17	4 엑스 5.7	17	5 엑스 5.7	20	6.3 엑스 5.7	22
10	100					4 엑스 5.7	20	4 엑스 5.7	20	5 엑스 5.7	27	6.3 엑스 5.7	32	6.3 엑스 5.7	32
22	220	4 엑스 5.7	22	4 엑스 5.7	22	5 엑스 5.7	30	5 엑스 5.7	30	6.3 엑스 5.7	44	6.3 엑스 5.7	38	6.3 엑스 7.7	58	8 엑스 10	100
33	330	5 엑스 5.7	34	5 엑스 5.7	34	5 엑스 5.7	34	6.3 엑스 5.7	46	6.3 엑스 5.7	46	6.3 엑스 7.7	65	8 엑스 10	140	10 엑스 10	150
47	470	5 엑스 5.7	38	5 엑스 5.7	38	6.3 엑스 5.7	48	6.3 엑스 5.7	48	6.3 엑스 7.7	80	6.3 엑스 7.7	70	8 엑스 10	170	12.5 엑스 13.5	250
100	101	6.3 엑스 5.7	69	6.3 엑스 5.7	69	6.3 엑스 5.7	69	6.3 엑스 7.7	100	8 엑스 10	240	8 엑스 10	210	10 엑스 10.3	310	12.5 엑스 13.5	380
220	221	6.3 엑스 7.7	120	6.3 엑스 7.7	120	6.3 엑스 7.7	120	8 엑스 10 10 엑스 7.7	270 270	8 엑스 10	270	10 엑스 10.3	330	12.5 엑스 13.5	470	16 엑스 16.5	450
330	331	8 엑스 10	290	8 엑스 10	290	8 엑스 10 10 엑스 7.7	290 290	8 엑스 10	290	10 엑스 10	370	12.5 엑스 13.5	490	16 엑스 16.5	650	18 엑스 16.5 16 엑스 21.5	590 750
470	471	8 엑스 10	320	8 엑스 10 10 엑스 7.7	320 320	10 엑스 10	380	10 엑스 10	380	12.5 엑스 13.5	520	12.5 엑스 16	550	16 엑스 16.5	700	18 엑스 21.5	980
1,000	102	10 엑스 10	410	10 엑스 10.3	410	12.5 엑스 13.5	550	12.5 엑스 16	550	16 엑스 16.5	800	18 엑스 16.5	990
2,200	222	12.5 엑스 13.5	680	12.5 엑스 13.5	680	16 엑스 16.5	900	16 엑스 16.5	900	18 엑스 16.5	1,050
3,300	332	12.5 엑스 16	850	16 엑스 16.5	950	16 엑스 16.5	950	18 엑스 16.5 16 엑스 21.5	1,150 1,200
3,300	332	12.5 엑스 16	850	16 엑스 16.5	950	16 엑스 16.5	950	18 엑스 16.5 16 엑스 21.5	1,150 1,200
4,700	472	16 엑스 16.5	1,000	16 엑스 16.5	1,000	18 엑스 16.5 16 엑스 21.5	1,225 1,275	18 엑스 21.5	1,300
4,700	472	16 엑스 16.5	1,000	16 엑스 16.5	1,000	18 엑스 16.5 16 엑스 21.5	1,225 1,275	18 엑스 21.5	1,300
6,800	682	18 엑스 16.5 16 엑스 21.5	1,290 1,350	18 엑스 16.5 16 엑스 21.5	1,290
6,800	682	18 엑스 16.5 16 엑스 21.5	1,290 1,350	18 엑스 16.5 16 엑스 21.5	1,350
8,200	822	18 엑스 21.5	1,450	18 엑스 21.5	1,450

µF	VDC	160다섯 (2기음)		200다섯 (2디)		250다섯 (2이자형)		400다섯 (2G)		450다섯 (2w)
µF	암호	Φ D×L	엄마	Φ DxL	엄마	Φ DxL	엄마	d x l	엄마	d x l	엄마
3.3	3R3					12.5 엑스 13.5	60			12.5 엑스 13.5	40
4.7	4R7					12.5 엑스 13.5	65	12.5 엑스 13.5	45	12.5 엑스 13.5	45
10	100			12.5 엑스 13.5	80	12.5 엑스 13.5	70	12.5 엑스 13.5	50	12.5 엑스 16	75
22	220			12.5 엑스 16	10	12.5 엑스 13.5	105	16 엑스 16.5	85	16 엑스 16.5	85
33	330	12.5 엑스 13.5	95	12.5 엑스 16	120	16 엑스 16.5	180	18 엑스 16.5	100	18 엑스 16.5	100
47	470	16 엑스 16.5	240	16 엑스 16.5	220	16 엑스 16.5	220	18 엑스 21.5	130
100	101	16 엑스 16.5	250	18 엑스 16.5	280	18 엑스 16.5	260

리드 간격 및 직경

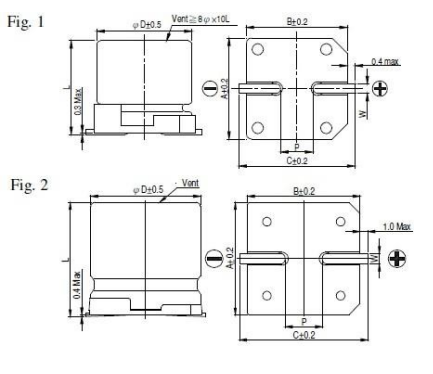

디	엘	에이	비	기음	w	피±0.2	무화과. 아니요.
4	5.7 + 0.3	4.3	4.3	5.1	0.5 ~ 0.8	1.0	1
5	5.7 + 0.3	5.3	5.3	5.9	0.5 ~ 0.8	1.5	1
6.3	5.7 + 0.3	6.6	6.6	7.2	0.5 ~ 0.8	2.0	1
6.3	7.7 + 0.3	6.6	6.6	7.2	0.5 ~ 0.8	2.0	1
8	10.0 + 0.5	8.4	8.4	9.0	0.7 ~ 1.1	3.1	1
10	7.7 + 0.3	10.4	10.4	11.0	0.7 ~ 1.3	4.7	1
10	10.0 + 0.5	10.4	10.4	11.0	0.7 ~ 1.3	4.7	1
10	10.3 + 0.5	10.4	10.4	11.0	0.7 ~ 1.3	4.7	1
13	13.5 + 0.5	13.0	13.0	13.7	1.1 ~ 1.4	4.4	2
13	16.0 + 0.5	13.0	13.0	13.7	1.1 ~ 1.4	4.4	2
16	16.5 + 0.5	17.0	17.0	18.0	1.1 ~ 1.4	6.4	2
16	21.5 + 0.5	17.0	17.0	18.0	1.1 ~ 1.4	6.4	2
18	16.5 + 0.5	19.0	19.0	20.0	1.1 ~ 1.4	6.4	2
18	21.5 + 0.5	19.0	19.0	20.0	1.1 ~ 1.4	6.4	2

특징

◆ 표준 105℃,2,000 보장 된 시간
◆ 전압 범위 6.3 VDC ~ 450VDC,4F ~18F
◆ 정전 용량 범위1μF~ 8,200 µF
◆ 자동차 버전 사용 가능,TS-16949
◆ RoHS 준수

범주: SMD 알루미늄 전해 커패시터에 의해 관리자 3월 22, 2020

태그: 자동차 목적 커패시터 SMD 커패시터|칩 커패시터

→
