나사 터미널 세라믹 디스크 커패시터 | DOORKNOB HV 커패시터 | Chih

애플리케이션

-스마트그리드
-고전압 전원 공급 장치
-CO2 레이저
-엑스레이 장비
-용접 장비

용량 범위 10 pF ~ 10,000pF

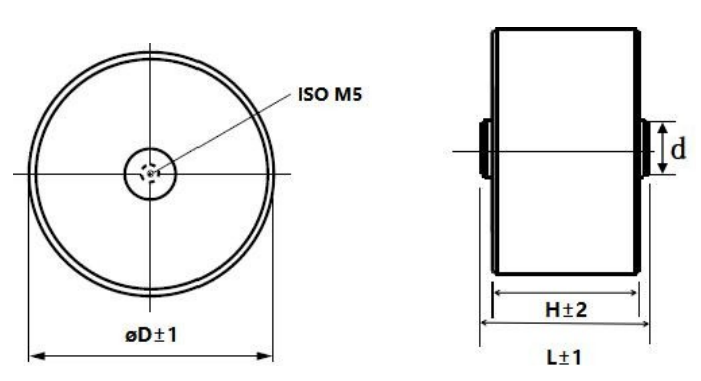

치수 도면

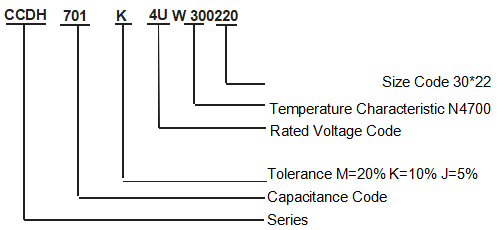

부품 번호 예

명세서

유형	정격 전압 kVdc	테스트 전압 kVdc	코로나 개시 전압 (kVrms) (<10PC)	유능한 태세 (pf)	치수 밀리미터 (mm)				터미널 유형
					디 ± 1	엘 ±1	시간 ± 2	디
CCDH701K4UW300220				700	30			12
CCDH102K4UW300220				1000	30			12
CCDH122K4UW400220				1200	40	22	17	14.5
CCDH152K4UW400220				1500	40			14.5
CCDH472K4UW550220				4700	55			14.5
CCDH781K4UW300250				780	30			12
CCDH102K4UW400250				1000	40			12
CCDH112K4UW400250				1100	40			14.5
CCDH172K4UW450250				1700	45			14.5
CCDH182K4UW450250	30	45	12	1800	45	25	20	14.5	ISO M5
CCDH202K4UW500250				2000	50			14.5
CCDH252K4UW550250				2500	55			14.5
CCDH272K4UW550250				2700	55			14.5
CCDH302K4UW550250				3000	55			14.5
CCDH332K4UW550250				3300	55			14.5
CCDH362K4UW600250				3600	60			14.5
CCDH103K4UW900250				10000	90			14.5
CCDH591K4UW330280				590	30			12
CCDH941K4UW400280				940	40	28	23	14.5
CCDH172K4UW500280				1700	50			14.5
CCDH401K4GW300350				400	30	35	30	12
CCDH202K4GW600350				2000	60			14.5
CCDH441K4GW300300				440	30			12
CCDH571K4GW300300				570	30			12
CCDH751K4GW400300				750	40			14.5
CCDH102K4GW500300				1000	50			14.5
CCDH122K4GW450300	40	60	16	1200	45	30	25	14.5	ISO M5
CCDH142K4GW500300				1400	50			14.5
CCDH172K4GW550300				1700	55			14.5
CCDH202K4GW550300				2000	55			14.5
CCDH242K4GW600300				2400	60			14.5
CCDH272K4GW600300				2700	60			14.5
CCDH332K4GW700300				3300	70			14.5

유형	정격 전압 kVdc	테스트 전압 kVdc	코로나 개시 전압 (kVrms) (<10PC)	유능한 태세 (pf)	치수 밀리미터 (mm)				터미널 유형
					디 ± 1	엘 ±1	시간 ± 2	디
CCDH281K4HW300370				280	30	37	32	12
CCDH341K4HW300330				340	30			12
CCDH561K4HW400330				560	40			14.5
CCDH851K4HW400330	50	75	20	850	40	33	28	14.5	ISO M5
CCDH102K4HW450330				1000	45			14.5
CCDH212K4HW600330				2100	60			14.5
CCDH221K4HW600330				2200	60	33	28	14.5	ISO M5
CCDH332K4HW700330	50	75	20	3000	70			14.5
CCDH602K4HW800800				6000	80	80	75	14.5
CCDH501K4IW400400				500	40			14.5
CCDH701K4IW450400				700	45			14.5
CCDH851K4IW500400	60	90	24	850	50	40	35	14.5	ISOM5
CCDH102K4IW450400				1000	45			14.5
CCDH122K4IW550400				1200	55			14.5
CCDH202K4LW600400	70	100	28	2000	60	40	35	14.5	ISOM5
CCDH751K5AW600460	100	150	40	750	60	46	41	14.5	ISO M5
CCDH102K5AW600460				1000	60			14.5
CCDH102K5BW600530	120	180	48	1000	60	53	48	14.5	ISO M5
CCDH251K5RW300530	150	220	60	250	30	53	48	12	ISO M5
CCDH801K5RW600530				800	60			14.5



마킹

	①제조업체 마킹
	②온도특성
	③정격용량
	④정전용량의 허용오차
	⑤정격전압

사양 및 테스트 방법

목		명세서	테스트 방법
모습	1 외관과 치수	현저한 결함 없음	육안으로 검사하거나 Venire 캘리퍼스를 검사해야 합니다..
	2 마킹	쉽게 읽을 수 있도록	육안으로 검사를 받아야 한다.
	3 재료	성형 에폭시 케이스에 N4700 세라믹으로 제작된 커패시터 요소. 나사 터미널: 은도금 단자.
	4 실	ISO M5	ISO M5 볼트로 확인
전기- ical perfor- 맨스	5 정전 용량	지정된 범위 내에서 용인	정전 용량은 20°C에서 측정해야 합니다. 1 ±0.2kHz 및 AC5V(실효값) 최대..
	6 소산 계수 (D.F)	0.2%맥스.	정전 용량은 20°C에서 측정해야 합니다. 1 ±0.2kHz 및 AC5V(실효값) 맥스.
	7 격리 저항 (IR)	200,000MΩ.min.	절연저항은 DC 500V에서 60±2초 이내에 측정되어야 한다.. 충전 중.
	8 상용주파 내전압	터미널 간	150% 정격 전압의 (오일 내),1최소.
	9 온도 특성	-4700±1000ppm/°C	커패시턴스는 아래 표와 같이 각 단계에서 측정되어야 합니다..
			단계	1	2	3	4	5
				20±2°C	-40±2°C	20±2°C	70±2°C	20±2°C
	10 코로나 한도	<10PC	~에 40% 정격 AC 전압(오일 내).

목		명세서		테스트 방법
기후 IC 테스트	11 습기 (정상 상태에서)	정전 용량	10% 이하	40±2°C에서 100시간 동안 커패시터를 설정합니다. 90 에게 95% 습기.
		D.F	<1%
		IR	>109오
	12 온도 사이클 테스트	커패시터가 정상이어야 합니다., 항목의 요구 사항 5 테이블 10개까지 충족될 것이다.		대기 -40℃ 통과，1h→RT，0.5h→ +80℃，1시간；10 사이클.
	13 생명 시험	정전 용량 변화	± 5%	DC 전압을 적용하십시오 125% 정격 전압의 100+24/-0 h 85±2℃에 기름에 있는 h.Post-treatment : 축전기는 방에 24±2h 동안 저장될 것입니다 상태. (충전/방전 전류:50최대 mA)
		D.F	1.0%맥스.
		IR	1,000중
기계적 성능 테스트	14 터미널의 강점	토크 강도	용량이 있든 없든 고장난.	장비에 콘덴서를 장착할 때, 표시된 토크 강도 값 내에 장착하십시오. 아래 표에서.
				크기	토크 (N • m)
				M5	1.5
		당기다	특이사항 없음	커패시터 본체를 고정하고 반경 방향으로 각 단자에 점차적으로 인장 하중을 가합니다. 아래 표까지의 커패시터.
				크기	당기다 (N)
				M5	5.0



공지사항

(1)취급 및 보관

고온에서의 취급 및 보관을 피하십시오.,습도와 비. 충돌 회피.
H2SO4에 노출시키지 마십시오，HCL，HNO3 및 그녀를 xic ga ses로 전환.

(2)충돌 방지 작동.

땀이나 기타 전해질이 닿지 않도록 해주세요.. 맨손으로 조작하지 마세요.. 나사 터미널에 용접하지 마십시오.
터미널을 재작업하지 마십시오..

(3)사용

기계적 배관에서 방사성 열이 전달되는 것을 최대한 피하십시오., 등., 커패시터에.

소개

– 우수한 온도 특성
– 낮은 방산
– 높은 절연 저항
– 높은 파괴 강도
– 완전 대칭 완전 구리 전극
– 에폭시 코팅
– 나사식 터미널 장착
애플리케이션
– 스마트그리드
– 고전압 전원 공급 장치
– CO2 레이저
– 엑스레이 장비
– 용접 장비
