고 잔물결 전해 커패시터 ▏8,000 ~ 10,000hrs ▏cadd

특징
105℃, 8,000 ~ 10,000 보장 된 시간
Suitable for switching power supplies, UPS, 안정기
Smallersize with large permissibleripple current
ROHS 준수

Datasheet-For-High-Ripple-Electrolytic-Capacitors-▏800010000Hrs-▏CADD.pdf (3611 다운로드 )

명세서

항목

성능

정격 전압 범위

160 ~ 400V

450다섯

작동 온도 범위

-40°C ~ +105°C

-25°C ~ +105°C

커패시턴스 내성

+20% (120Hz에서, 20° C)

누설 전류 (~에 20 ° C)

시간

~ 후에 1 분

~ 후에 5 분

누설 전류

CV < 1000

CV > 1000

CV < 1000

cv > 1000

I = 0.1CV + 40 (µA)

나는 = 0.04CV + 100 (µA)

i = 0.03cv + 15 (µA)

I = 0.02cv + 25 (µA)

여기서 C = 정격 커패시턴스 µf. v = v의 정격 DC 작동 전압.

소산 계수

(120Hz에서 TAN δ, 20 ° C)

정격 전압

200

250

350

400

450

탄 δ (맥스)

0.20

0.24

저온

형질 (120Hz에서)

임피던스 비율은 아래 표에 주어진 값을 초과하지 않아야합니다..

정격 전압

200

250

350

400

450

임피던스

비율

지 (-25) / 지 (+20° C)

지 (-40) / 지 (+20° C)

–

로드 라이프 테스트

테스트 시간

8,000 hrs for ΦD = 10mm; 10,000 hrs for ΦD >12.5mm

커패시턴스 변화

이내에 + 20% 초기 가치

소산 계수

보다 적습니다 200% 지정된 값의

누설 전류

지정된 값 내에서

* The above specifications shall be satisfied when the capacitors are restored to 20°C after the rated voltage applied with rated ripple

current for 8,000 HRS / 10,000 105°C에서 시간.

저장 수명 시험

커패시턴스 변화

이내에 + 20% 초기 가치

소산 계수

보다 적습니다 200% 지정된 값의

누설 전류

보다 적습니다 500% 지정된 값의

* 위의 사양은 커패시터를 20°C에 노출시킨 후 20°C로 복원할 때 충족되어야 합니다. 1,000 전압을 적용하지 않고 105 ℃에서 HR. 측정 전에 정격 전압을 커패시터에 적용해야 합니다.

(JIS 참조 c 5102).

잔물결 전류 & 주파수 승수

freq. (HZ)

ΦD (mm)

120

1케이

10케이

100케이

위로

0.25

0.61

0.88

1.0

12.5 ~ 18

0.35

0.66

0.89

1.0

다른 표준

JIS c 5101-4

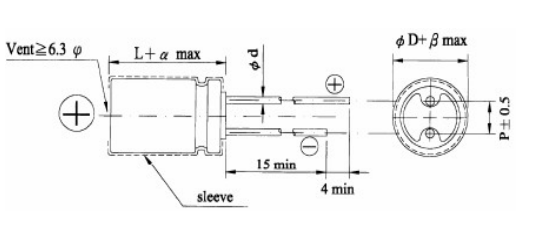

치수 단위: mm

JD	10	12.5	16	18
피	5.0		7.5
j d	0.6		0.8
에이	1.5
비	0.5

치수 & 허용됩니다 리플 현재의 잔물결 전류: mA/rms at 105°C

VDC 목	160다섯 (2기음)			200다섯 (2디)			250다섯 (2이자형)
VDC 목	JD×L	잔물결 전류		JD×L	잔물결 전류		JD×L	잔물결 전류
µF	JD×L	120HZ	100KHZ	JD×L	120HZ	100KHZ	JD×L	120HZ	100KHZ
10	10 엑스 16	125	315	10 엑스 16	125	315	10 엑스 20	140	350.00
22	10 엑스 20	200	500	10 엑스 20	200	500	10 엑스 20	200	500
33	10 엑스 20	250	625	10 엑스 20	260	650	12.5 엑스 20	320	800
47	10 엑스 20	300	750	12.5 엑스 20	390	975	12.5 엑스 20	390	975
68	12.5 엑스 20	470	1175	12.5 엑스 20	470	1175	16 엑스 20	520	1300
82	12.5 엑스 20	510	1275	16 엑스 20	550	1375	16 엑스 20	550	1,375
100	12.5 엑스 25	620	1,395	16 엑스 20	630	1,420	16 엑스 25	680	1,530
100	16 엑스 20	630	1,420
150	16 엑스 20	770	1,735	16 엑스 25	840	1,890	18 엑스 25	860	1,935
220	16 엑스 25	1,020	2,295	18 엑스 25	1,050	2,365	18 엑스 31.5	1,130	2545
330	18 엑스 31.5	1,390	3,130	18 엑스 35.5	1,430	3,220

VDC 목 µF	350다섯 (2다섯)			400다섯 (2G)			450다섯 (2w)
	JD×L	잔물결 전류		JD×L	잔물결 전류		JD×L	잔물결 전류
	JD×L	120HZ	100KHZ	JD×L	120HZ	100KHZ	JD×L	120HZ	100KHZ
6.8	10 엑스 16	110	275	10 엑스 16	110	275	10 엑스 20	110	275
10	10 엑스 20	140	350	10 엑스 20	140	350	12.5 엑스 20	180	450
22	12.5 엑스 20	260	650	12.5 엑스 20	260	650	16 엑스 20	290	725
33	16 엑스 20	360	900	16 엑스 20	360	900	16 엑스 25	390	975
33							18 엑스 20	380	950
47	16 엑스 20	430	1,075	16 엑스 25	470	1,175	18 엑스 25	480	1,200
47				18 엑스 20	450	1,125
68	16 엑스 25	560	1,400	18 엑스 25	585	1,465	18 엑스 31.5	630	1,575
68	18 엑스 20	550	1,375
82	18 엑스 25	610	1,525	18 엑스 25	610	1,525	18 엑스 35.5	715	1,785
100	18 엑스 25	700	1,575	18 엑스 31.5	765	1,720	18 엑스 40	800	1,800
120	18 엑스 31.5	830	1,865	18 엑스 35.5	865	1,945
150	18 엑스 35.5	960	2,160	18 엑스 40	985	2,215

특징
◆ 105℃,8,000~10,000hours assured
◆ Suitable fors witching powers upplies,UPS, 안정기
◆  허용되는 잔물결 전류의 큰 크기

◆ ROHS 준수

고 잔물결 전해 커패시터 ▏8,000 ~ 10,000hrs ▏cadd

고 잔물결 전해 커패시터 ▏8,000 ~ 10,000hrs ▏cadd

명세서

치수 & 허용됩니다 리플 현재의 잔물결 전류: mA/rms at 105°C
