축형 납 습식 탄탈륨 커패시터용 데이터시트 ▏유리 밀봉 | CBDB
간략한 소개
CBDB 시리즈는 반밀폐형 관형 습식 탄탈륨 전해 커패시터입니다. 극성 축 리드가 있는 소형 크기가 특징입니다., 낮은 DC 누설, 안정적이고 훌륭한 공연, 높은 신뢰성과 장수. CBDB 시리즈는 중국 전자 산업 표준 SJ/T10030-91의 요구 사항을 충족합니다., 통신과 같은 군사 및 민간 응용 분야의 전자 장비에 널리 사용됩니다., 항공우주 및 항공.
습식 탄탈륨 커패시터 / 특허 인증서 사용 가능 일반적으로 탄탈륨 금속으로 만들어진 양극과 탄탈륨 산화물로 만들어진 음극으로 구성됩니다.. 둘 사이에는 절연층이 있습니다., 일반적으로 이산화망간으로 형성됨. 액체 전해질은 일반적으로 황산입니다.. 이러한 구조로 인해 습식 탄탈륨 커패시터는 높은 정전용량과 안정성을 갖게 됩니다..
Jinpei 습식 탄탈륨 커패시터는 다양한 응용 분야에서 널리 사용됩니다., 특히 높은 성능과 신뢰성이 요구되는 분야에서. 그들은 항공 우주에서 일반적으로 사용됩니다., 군사 장비, 연락, 석유 탐사 장비 및 기타 까다로운 응용 분야.
일반적인 특성
작동 온도 범위: -55℃~+125℃(>85℃,정격 전압을 사용하다) 커패시턴스 내성:M=±20%,K=±10%
DC 누출: +20℃에서, I0≤0.001CRUR 또는 1μA(어느 것이 더 큽니까?);
+85℃ 및 +125℃에서, I0≤0.008CRUR 또는 8μA(어느 것이 더 큽니까?)
그림 ，케이스 크기 및 최대. 무게

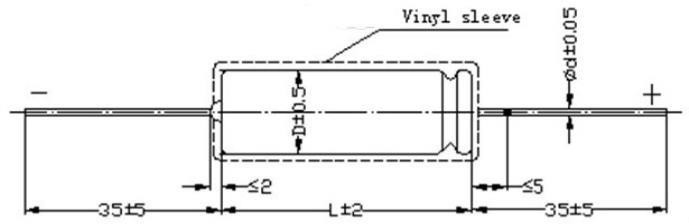

외형 및 치수
테이블 1
| 암호 | 맥스. 무게(g) | D±0.5(mm) | L±2 (mm) |
| 0 | 3 | 5 | 10 |
| 1 | 4 | 5 | 14 |
| 2 | 5 | 6 | 16 |
| 3 | 7 | 8 | 16 |
| 4 | 10 | 8 | 22 |
| 5 | 14 | 10 | 22 |
| 6 | 17 | 10 | 25 |
| 7 | 20 | 10 | 30 |
| 8 | 23 | 10 | 33 |
부품 번호 예
메모
1、탄탈륨 커패시터는 멀티미터로 측정할 수 없습니다. (쉽게 돌이킬 수 없는 손상을 일으키고 불량품으로 이어집니다.)
2、정전 용량, DF 측정 주파수: 100HZ，U-=2.20 -1.0V，유~=1.00 -0.5다섯(유효값.
3、85℃ 이상에서 누설전류 측정,정격 전압을 사용하십시오.
4、특수 사이즈 및 대용량 제품, 우리와 협상해 주세요
특징
CBDB 시리즈는 반밀폐형 관형 습식 탄탈륨 전해 커패시터입니다.
극성 축 리드는 작은 크기가 특징입니다., 낮은 DC 누설,
안정적이고 훌륭한 공연, 높은 신뢰성과 장수. CBDB
시리즈는 중국 전자 산업 표준 SJ/T10030-91의 요구 사항을 충족합니다., 전자 분야에서 널리 사용되는
통신과 같은 군용 및 민간용 장비, 항공우주 및 항공.
RoHS 준수
