Kondensers elettrolitiċi tal-aluminju SMD ▏105℃ 2,000Hrs ▏ESR baxx ▏CAHA
Karatteristiċi
105° C., 2000 sigħat assigurati
Impedenza Baxxa
Jissostitwixxi RVHSeries
ROHS konformi
105° C., 2000 sigħat assigurati
Impedenza Baxxa
Jissostitwixxi RVHSeries
ROHS konformi
SPEĊIFIKAZZJONIJIET
| Oġġett | Prestazzjoni | |||||||||
| Temp operattiv. Firxa | -55°C ~ + 105° C. | |||||||||
| Tolleranza tal-kapaċitanza | ± 20% (120Hz, 20° C.) | |||||||||
| Tnixxija Kurrent (f'20•C) | I=0.01CV jew 3µA (liema jkun l-akbar) wara 2 minuti, fejn C=capacitance nominali f'µF V=Volts nominali ta' xogħol DC | |||||||||
| Fattur ta 'dissipazzjoni
Tanδ at 120 Hz, 20° C. |
Vultaġġ nominali | 6.3 | 10 | 16 | 25 | 35 | ||||
| Tanδ (max) | 0.30 | 0.26 | 0.22 | 0.16 | 0.13 | |||||
| Vultaġġ nominali | 6.3 | 10 | 16 | 25 | 35 | |||||
| Temperatura Baxxa
Karatteristiċi (f'120Hz) |
Proporzjon ta 'impedenza |
Z(-25° C.) /Z(+20° C.) | 4 | 3 | 2 | 2 | 2 | |||
| Z(-40° C.) /Z(+20° C.) | 8 | 5 | 4 | 3 | 3 | |||||
|
Test tal-Ħajja |
Ħin tat-Test |
Ħajja Tagħbija Ħajja fuq l-ixkaffa | ||||||||
| 2000 Hrs | 1000 Hrs | |||||||||
| Bidla fil-Kapaċitanza | Fi ħdan ± 20% tal-valur inizjali | Fi ħdan ± 20% tal-valur inizjali | ||||||||
| Fattur ta 'dissipazzjoni | Inqas minn 200% ta' valur speċifikat | Inqas minn 200% ta' valur speċifikat | ||||||||
| Tnixxija Kurrent | Fil-valur speċifikat | Fil-valur speċifikat | ||||||||
| Kundizzjonijiet tat-Test | 20° C. (wara l-vultaġġ nominali applikat għalih 2000 sigħat fi
105° C. |
20° C (wara ħażna għal 1000 sigħat f'105°C
mingħajr vultaġġ) |
||||||||
| Ripple Kurrent & Multipliers tal-Frekwenza | VDC(V) Freq. (Hz) | 50,60 | 120 | 1K | 10K up | |||||
| 6.3 ~ 35 | 0.64 | 0.8 | 0.93 | 1.0 | ||||||
| Standards | Jissodisfa l-Karatteristika W tal-JIS C 5141 | |||||||||
DIMENSJONI, IMPEDENZA & KURRENTI RIPPLE PERMISSIBBLI
Ripple Current mA/rms at 120 Hz, 105° C.
Impedenza : f'100K Hz, 20ºC
| VDC
μf Kontenut |
6.3V (0J) | 10V (1A) | 16V (1Ċ) | 25V (1E) | 35V (1V) | |||||||||||
| φD x L Imp. mA | φD x L Imp. mA | φD x L Imp. mA | φD x L Imp. mA | φD x L Imp. mA | ||||||||||||
| 47 | 470 | 8 x 10 | 0.45 | 369 | ||||||||||||
| 100 | 101 | 8 x 10 | 0.45 | 369 | 10 x 10 | 0.25 | 553 | |||||||||
| 150 | 151 | 8 x 10 | 0.45 | 369 | ||||||||||||
|
220 |
221 |
8 x 10 |
0.45 |
369 |
10 x 10 | 0.25 | 553 | |||||||||
| 8 x 10 | 0.45 | 369 | ||||||||||||||
|
330 |
331 |
8 x 10 |
0.45 |
369 |
553 | 10 x 10 | 0.25 | 553 | ||||||||
| 8 x 10 | 0.45 | 369 | ||||||||||||||
| 470 | 471 |
8 x 10 |
0.45 |
369 |
10 x 10 | 0.25 | 553 | 8 x 10 | 0.45 | 369 | ||||||
| 8 x 10 | 0.45 | 369 | ||||||||||||||
| 820 | 821 | 10 x 10 | 0.25 | 553 | ||||||||||||
| 1000 | 102 | 10 x 10 | 0.25 | 553 | ||||||||||||

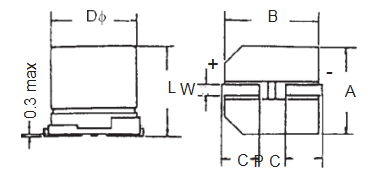

L-ISPAZJU U D-DIAMEtru TAL-KUSCINETTI
| φD±0.5 | L | A±0.2 | B±0.2 | C±0.2 | W | P±0.2 |
| 8 | 10±0.5 | 8.4 | 8.4 | 3.0 | 0.7 biex 1.1 | 3.1 |
| 10 | 10±0.5 | 10.4 | 10.4 | 3.3 | 0.7 biex 1.1 | 4.7 |
Eżempju tan-numru tal-parti
META 470 M 1VTR 080100
Karatteristiċi
◆ 105°C, 2000 sigħat assigurati
◆ Impedenza Baxxa
◆ RoHS Konformi
