Kapaċitatur tal-film tal-poliester metallizzat |Daqs ultra mini | CDAD

Karatteristiċi

◆ Temp operattiv. Firxa :-40°C~105°C (VR Derates 1.25% kull °C aktar minn 85°C)
◆ Firxa ta 'kapaċità:0.1~10uF
◆ Tolleranza tal-Kapaċità: J=5% K=10% M=20%
◆ Vultaġġ Rated V R 85°C: 100V 250V 400V 630V
◆ Fattur ta 'Dissipazzjoni: 1% MAX @1KHZ 25℃

Eżempju tan-numru tal-parti

SPEĊIFIKAZZJONIJIET

Oġġetti	Prestazzjoni
Operating Voltage Range	450VDC, 630VDC
Temperatura nominali	-40 °C ~ +85°C
It-Temperatura tal-Kategorija ta' Fuq li tista' tintuża	+110° C. (Derating ratio of rated voltage over +85 °C ~ +110°C: 1.5% għal kull °C tal-Vultaġġ Rated)
Capacitance Range	0.033 µF ~ 3.3 µf
Capacitance Tolerance	+2% (G), +5% (J), +10% (K)
Fattur ta 'dissipazzjoni	1.0% (max.) dak 1KHz 1.6% (max.) f'10KHz
Terminal tar-Reżistenza għall-Insulazzjoni għat-Terminal	Ħlas tal-Vultaġġ: 100Vdc x 1min (fi 20 °C+5°C) > 9,000MΏ għal C < 0.33µf > 3,000MΏ x µF għal C >0.33µf
Vultaġġ jiflaħ	Terminal għal Terminal:(fi 20 ° C. + 5° C.)
	1.6 x VR applied for 2sec. (cut off current 10mA)
	Veloċità tal-vultaġġ bil-mod: 100V/sek
Vultaġġ Rated Pulse Slope dV/dt (V/µs)	P VR	10mm	15mm	22.5mm
	450VDC	110	45	20
	630VDC	160	65	30



PRESTAZZJONI

Oġġett	Test Metodi	Rekwiżiti
Resistance to Soldering Heat IEC 60068-2-20″	Banju tal-istann: 260°C+ 5°C Ħin ta' Immersjoni: 10taqs + 1taqs	Bidla fil-Kapaċitanza |ΔC/C| :<2% DF Change tanδ: 0.5% f'IR 1KHz: > valur tal-limitu
Resistance to Vibration IEC 60068-2-6″	Medda ta' Frekwenzi: 10Hz sa 55Hz Amplitudità: 1.5m/m Duration: 6 sigħat	M'għandu jkun hemm l-ebda Ħsara Viżibbli, No Intermittent Kuntatt, Nru Miftuħ jew Short Circuit
Sħana Niedja, Steady State IEC 60068-2-3″	Temperatura: 40° C. + 2°C Umdità Relattiva: 90% biex 95% Tul ta' żmien: 1,000 sigħat	Bidla fil-Kapaċitanza |ΔC/C |: <5% DF Change tanδ: 0.5% f'IR 1KHz: > 50% valur tal-limitu
Electrical Endurance IEC 60384-2″	Temperatura: 85° C. + 2°C Vultaġġ Applikat: 1.10 x VR(DC) Tul ta' żmien: 1,000 sigħat	Bidla fil-Kapaċitanza |ΔC/C |: <5% DF Bidla tanδ: 0.5% f'IR 1KHz: > 50% valur tal-limitu



DIMENSJONIJIET MASSIMA (mm)

R.V.	450VDC (2W)
Siz e	W	H	T	P	dΦ	Siz e	W	H	T	P	dΦ
(µf)						(µf)
0.047	13.0	13	5	10	0.6	1.0	13	19	8	10	0.8
0.068	12.5	10	5	10	0.6		18.0	17	7.5	15	0.8
0.1	12.5	9.5	4.5	10	0.6		26.0	16	7	22.5	0.8
	18.0	11	5	15	0.8	1.2	18.0	18	8	15	0.8
0.15	12.5	12	4.5	10	0.6	1.5	13.0	21.5	9.5	10	0.8
0.22	12.5	12	6.5	10	0.6		18.0	18.5	8.5	15	0.8
	18.0	11.5	6	15	0.8		26.0	17.5	7	22.5	0.8
0.33	12.5	12	6	10	0.6	2.2	18.0	21.5	11.5	15	0.8
	18.0	13	5	15	0.8		26.0	19	9	22.5	0.8
0.47	12.5	15.5	6.5	10	0.6	3.3	26.0	23.5	13	22.5	0.8
	18.0	13	5.5	15	0.8
0.68	12.5	16	7.5	10	0.6
	18.0	15.5	5.5	15	0.8

R.V.	630VDC (2J)
Siz e	W	H	T	P	dΦ
(µf)
0.033	12.5	10.5	4.5	10	0.6
0.047	12.5	13	5	10	0.6
	18.0	11	5	15	0.8
0.068	13.0	13	6	10	0.6
	18.0	11	5	15	0.8
0.1	12.5	16	6	10	0.6
	18.0	11	5	15	0.8
0.22	18.0	13	5	15	0.8
0.33	18.0	13	5	15	0.8
0.47	18.0	17.5	9	15	0.8
0.68	18.0	20.5	10.5	15	0.8
1.0	26.0	20.5	9.5	22.5	0.8



VOLTaġġ RATED (Vrms) VS. FREKWENZA

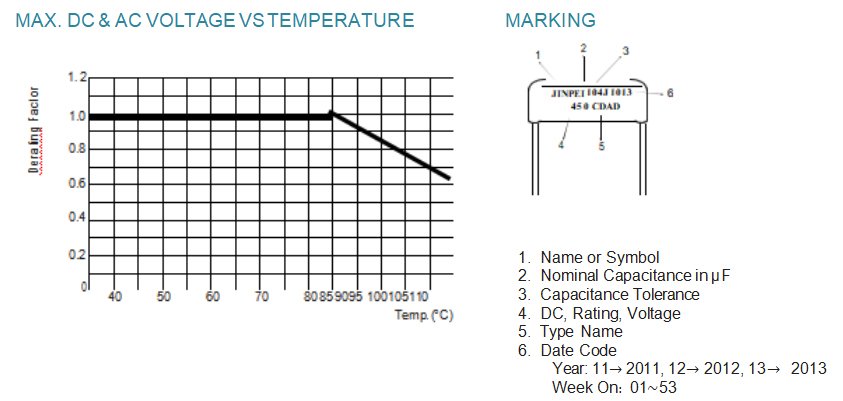

MAX. DC & vultaġġ AC VS TEMPERATURA

KURRENTI MASSIMA, AMPS (rms)

450VDC / 200Vac

KAP (µf)	P	15.75 Khz	35 Khz	45 Khz	65 Khz	80 Khz	100 Khz
0.047	10	0.18	0.20	0.21	0.23	0.24	0.25
0.068	10	0.20	0.22	0.23	0.24	0.25	0.26
0.1	10	0.36	0.46	0.50	0.56	0.60	0.64
	15	0.15	0.17	0.19	0.20	0.21	0.22
0.15	10	0.40	0.48	0.53	0.58	0.62	0.66
0.22	10	0.45	0.57	0.61	0.69	0.73	0.78
	15	0.18	0.19	0.20	0.21	0.22	0.23
0.33	10	0.48	0.60	0.65	0.72	0.74	0.80
	15	0.77	0.97	1.05	1.17	1.25	1.32
0.47	10	0.50	0.70	0.80	0.90	1.00	1.10
	15	0.67	0.88	0.99	1.06	1.17	1.31
0.68	10	0.60	0.90	1.00	1.10	1.20	1.30
	15	0.88	1.13	1.24	1.41	1.48	1.63
1.0	10	0.80	1.20	1.30	1.50	1.60	1.80
	15	1.06	1.38	1.59	1.77	1.84	1.91
1.2	15	1.20	1.50	1.65	1.85	2.00	2.20
1.5	10	0.98	1.30	1.40	1.60	1.70	1.90
	15	1.40	1.70	1.80	2.00	2.20	2.40
	22.5	1.38	1.68	1.78	1.96	2.00	2.04
2.2	15	1.70	2.00	2.20	2.35	2.50	2.70
	22.5	2.30	2.37	2.43	2.52	2.55	2.60
3.3	22.5	2.65	2.69	2.80	2.81	2.82	2.90



KURRENTI MASSIMA, AMPS (rms)

630VDC / 250Vac

KAP (µf)	P	15.75 Khz	35 Khz	45 Khz	65 Khz	80 Khz	100 Khz
0.033	10	0.14	0.20	0.22	0.25	0.27	0.30
0.047	10	0.18	0.24	0.30	0.35	0.39	0.42
0.068	10	0.21	0.29	0.32	0.37	0.41	0.44
0.1	10	0.25	0.37	0.45	0.50	0.55	0.63
0.047	15	0.16	0.22	0.24	0.27	0.30	0.32
0.068	15	0.23	0.26	0.32	0.35	0.40	0.44
0.1	15	0.42	0.55	0.58	0.65	0.69	0.73
0.22	15	0.58	0.62	0.67	0.78	0.80	0.85
0.33	15	0.91	1.15	1.25	1.40	1.48	1.58
0.5	15	0.85	1.08	1.18	1.30	1.40	1.49
0.68	15	1.16	1.48	1.60	1.80	1.90	2.05
1.0	22.5	1.85	2.25	2.36	2.60	2.70	2.85



KODIĊI TAL-PAKKETT

Metho d	Bum	Munizzjoni	Rukkell
Kodiċi	B	A	R



TUL IĊ-ĊOMB MILL-PJAN TA ' BIL-QIEGĦED

mm	5	10	15	20	25
Kodiċi	050	100	150	200	250



KODIĊI TAPE (Spazjar taċ-ċomb tat-tejp, jekk teped)

Spazjar	10mm	15mm
Ippakkjar	A	A
Kodiċi	RT3	RT4



EŻEMPJU TAL-KODIĊI TA' L-ISTIL TA' ĊOMB

Introduzzjoni
Serje CDAC huma mibnija b'dielettriċi tal-film tal-poliester metallizzat, ċomb tar-ram u kisi tar-reżina epoxy. Dawn huma adattati għall-imblukkar, akkoppjar, diżakkoppjar, filtrazzjoni, ċirkwit tal-ħin tal-bypass u ideali għall-użu fid-data / tagħmir tat-telekomunikazzjoni, strument industrijali, sistemi ta 'kontroll awtomatiku u applikazzjoni elettronika ġenerali oħra.
