Axial iwassal kapaċitatur taċ-ċeramika b'ħafna saffi | CCCA
Karatteristiċi
◆ Konformi miksija, daqsijiet żgħar, 0.3pf – 2.2uF
◆ Firxa wiesgħa ta 'capacitance, tolleranza, TC, u l-vultaġġ
◆ C0G (NP0), X7r, Koeffiċjenti tat-temperatura Z5U u Y5V
◆ Valuri popolari disponibbli mill-istokk
SPEĊIFIKAZZJONIJIET
| Jinpei
Tip |
WVDC1 |
FIRXA TA' KAPAĊITÀ |
L (Tul tal-Korp, Massimu) |
D (Dijametru tal-Korp, Massimu) |
d (MexxiH) |
||
| C0G (NPO) | X7r | Z5U/Y5V 2 | |||||
|
CCCA05 |
25
50 100 |
0.3 – 1000pf
0.3 – 1000pf 0.5 – 820pf |
100pf – 0.15uF
100pf- 0.10uF 100pf- 0.01uF |
1000pf – 1.0uF
1000pf – 0.47uF 1000pf- 0.068uF |
0.150
[3.8] |
.100
[2.54] |
018 ±.003
[0.45 ±.08] |
|
CCCA10 |
25
50 100 |
0.5 – 2700pf
0.5 – 2200pf 0.5 – 1000pf |
100pf – 0.22uF
100pf- 0.10uF 100pf- 0.033uF |
1000pf – 1.2uF
1000pf – 1.0uF 1000pf- 0.10uF |
0.170
[4.32] |
.100
[2.54] |
.018 ±.003
[0.45 ±.08] |
|
CCCA12 |
25
50 100 |
0.5 – 5600pf
0.5 – 4700pf 0.5 – 3300pf |
100pf – 1.0uF
100pf- 0.47uF 100pf- 0.10uF |
1000pf – 2.2uF
1000pf – 1.0uF 1000pf- 0.10uF |
0.200
[5.1] |
.118
[3.0] |
.018 ± .003
[0.45 ± .08] |
KARATTERISTIĊI DIELETTRIĊI (tipiku)
| OĠĠETT | COG (NPO) | X7r | Y5v (Z5U) 2 |
| Kap. Firxa, Valuri E12 | 0.3 pf- 5,600 pf | 100 pf – 1uF | 1,000 pf – 2.2uF |
| Tolleranza tal-kapaċitanza | <10pf: ±.1pF, .25pf, .5pf (std)
10pf: ±1%, ±2%, ± 5%(std),± 10% |
± 5%, ± 10% (std),
±20% |
±20% (std), +80/- 20% |
| Firxa tat-Temperatura Operattiva | -55°C sa +125°C | -55°C sa +125°C | -30°C sa +85°C |
| Karatteristiċi tat-Temperatura | 0 ± 30ppm/°C 3 | ± 15% max fuq medda op.temp | +22%/-82%(+22%/-56%)
max fuq medda ta 'temperatura operattiva |
| Tixjiħ (telf ta' limitu/għaxar sigħat) | negliġibbli | 2% | 7% |
| Koef tal-Vultaġġ ( C@ max V) | negliġibbli | -50% sa + 10% tip | -80% għal + 20% tip |
| Fattur ta 'dissipazzjoni (1Khz) | 0.15% (+25° C. & +125° C.)
1.0VRMS, 1MHz għall-valuri<1000pf |
2.5% Max., 1VRMS | 4.0% Massimu. 0.5 VRMS |
| Reżistenza għall-iżolazzjoni 25°C
(MIL-STD-202-METODU-302) |
100G jew 1000M -uF
liema jkun l-inqas |
100G jew 1000M -uF
liema jkun l-inqas |
10G jew 1000M -uF
liema jkun l-inqas |
| Qawwa Dielettrika | 2.5x nominali VDC | 2.5x nominali VDC | 2.5x nominali VDC |
| Test tal-Ħajja (1000 sigħat) | 2x vultaġġ stmat @+125°C
Ċ<3% jew 0.25pF wig |
2x vultaġġ stmat f'+125°C
Ċ<20% |
1.5x vultaġġ stmat f'+85°C
Ċ<30% |
Introduzzjoni
Kostruzzjoni b'ħafna saffi ta 'densità għolja li tippermetti estiża
firxa ta’ valuri. Korpi huma iżolati bi proprjetarju
Kisi epoxy ritardant tal-fjammi għal ambjentali superjuri
protezzjoni u saħħa dielettrika. Valuri mhux standard,
klassifikazzjonijiet tal-vultaġġ miżjuda, immarkar tad-dwana, screening militari,

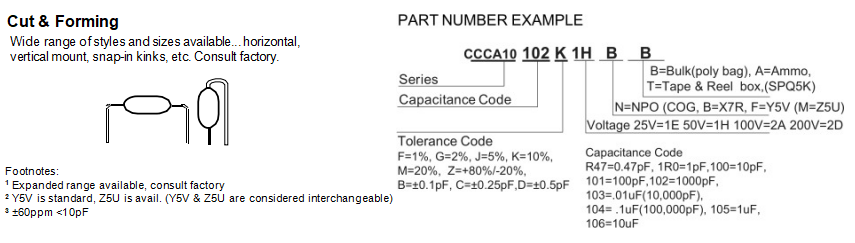

maqtugħa & ċomb iffurmati, eċċ., huma disponibbli. Settijiet imqabbla u
netwerks disponibbli wkoll.
