Kapaċitaturi elettrolitiċi ta 'ripple għolja ▏5,000hrs ▏cada

Karatteristiċi

Longlife, 105° C., 5,000 sigħat assigurat
Smallersizewith largepermissibleripplecurrent
SlimType

Datasheet-Għal-Kapaċitaturi-Electrolytic-Ripple-High-▏5000Hrs-▏CADA.pdf (3347 downloads )

SPEĊIFIKAZZJONIJIET

Oġġetti	Prestazzjoni
Ħajja	fi 105 ° C. 5,000 Sigħat
Temp operattiv.	400V						420 ~ 450V
	-40 °C ~ +105 ° C.						-25 °C ~ +105 ° C.
Tolleranza tal-kapaċitanza	+20% (f'120Hz, 20 ° C)
Tnixxija Kurrent (fi 20 ° C.)	Ħin		wara 5 minuti
	Tnixxija Kurrent		CV < 1,000 I = 0.03CV + 15(µA)					CV > 1,000 I = 0.02CV+25 ( A)
	Fejn C = kapaċità nominali f'µF. V = vultaġġ nominali ta' xogħol DC f'V.
Fattur ta 'dissipazzjoni (Tan δ f'120Hz, 20° C.)	Vultaġġ nominali		400	420	450
	Tan δ (max)		0.24	0.24	0.24
Karatteristiċi ta 'Temperatura Baxxa (f'120Hz)	Il-proporzjon tal-impedenza m'għandux jaqbeż il-valuri mogħtija fit-tabella hawn taħt.
	Vultaġġ nominali				400	420	450
	Impedenza	Z (-25° C.) / Z (+20 ° C.)			5	6	6
	Proporzjon	Z (-40° C.) / Z (+20° C.)			6	—	—
Test tal-Ħajja tat-Tagħbija	Ħin tat-Test			5,000 sigħat
	Bidla fil-Kapaċitanza			Fi ħdan + 20% tal-valur inizjali
	Fattur ta 'dissipazzjoni			Inqas minn 200% ta' valur speċifikat
	Tnixxija Kurrent			Fil-valur speċifikat
	* L-ispeċifikazzjonijiet ta 'hawn fuq għandhom jiġu sodisfatti meta l-capacitors jiġu restawrati 20 °C wara l-vultaġġ nominali applikati bil-kurrent tmewwiġ nominali għall 5,000 sigħat fi 105 ° C..
	Ħin tat-Test			1,000 sigħat
Test tal-Ħajja fuq l-ixkaffa	Bidla fil-Kapaċitanza			Fi ħdan + 20% tal-valur inizjali
	Fattur ta 'dissipazzjoni			Inqas minn 200% ta' valur speċifikat
	Tnixxija Kurrent			Fil-valur speċifikat
	* L-ispeċifikazzjonijiet ta 'hawn fuq għandhom jiġu sodisfatti meta l-capacitors jiġu restawrati 20 °C wara li tesponihom għal 1,000 sigħat fi 105 °C mingħajr vultaġġ applikat. Il-vultaġġ nominali għandu jiġi applikat lill-capacitors qabel il-kejl. (Irreferi għal JIS C 5101-4 4.1).
Ripple Kurrent & Multiplikaturi tal-Frekwenza	Freq. (Hz)		60	120	500	1k	10k up
	Multiplikaturi		0.80	1.00	1.25	1.40	1.50
Standards oħra	JIS C 5101-4

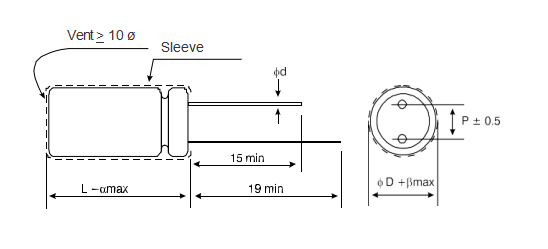

Dimensjonijiet Unità: mm

φD	10	12.5	16	18
P	5.0	5.0	7.5	7.5
φd	0.6		0.8
a	2.0
R	0.5

Dimensjonijiet & PERMISSIBBLI RIPPLE KURRENTI

V. DC	Kap. (µf)	10f			12.5f			16f			18f
		φD x L	Ripple Kurrent		φD x L	Ripple Kurrent		φD x L	Ripple Kurrent		φD x L	Ripple Kurrent
		φD x L	120 Hz	100k Hz	φD x L	120 Hz	100k Hz	φD x L	120 Hz	100k Hz	φD x L	120 Hz	100k Hz
400V (2G)	33	10 x 35	320	480
	39	10 x 40	380	570	12.5 x 30	380	570
	47	10 x 45	425	638
	56	10 x 50	490	735	12.5 x 35	475	713
	68				12.5 x 40	550	825	16 x 31.5	530	795
	82				12.5 x 45	615	923	16 x 35.5	605	908
	100				12.5 x 50	690	1,035	16 x 40	740	1,110
	120							16 x 45	795	1,193	18 x 36	730	1,095
	150							16 x 50	865	1,300	18 x 45	910	1,365
420V (2P)	33	10 x 40	350	525
	39	10 x 45	390	585	12.5 x 30	380	570
	47	10 x 50	445	668	12.5 x 35	410	615
	56				12.5 x 40	490	735	16 x 31.5	475	713
	68				12.5 x 45	560	840	16 x 35.5	550	825
	82				12.5 x 50	625	938	16 x 40	630	945
	100							16 x 45	750	1,125	18 x 36	675	1,013
	120							16 x 50	865	1,298	18 x 40 18 x 45	810 825	1,238 1,215
	150										18 x 45 18 x 50	950 950	1,425 1,425
450V (2W )	33	10 x 45	315	475	12.5 x 30	350	525
	39	10 x 50	360	545	12.5 x 35	400	600
	47				12.5 x 40	425	683	16 x 31.5	455	683
	56				12.5 x 45	500	750	16 x 35.5	560	750
	68				12.5 x 50 12.5 x 50	540 625	810 938	16 x 40 16 x 35.5	590 530	885 795
	82							16 x 45	675	1,013	18 x 36 18 x 32	645 585	968 875
	100							16 x 50	785	1,178	18 x 40 18 x 36	740 685	1,110 1,025
	120										18 x 45 18 x 40	825 790	1,238 1,185
	150										18 x 50	950	1,425

Karatteristiċi
◆ Ħajja twila,105° C.,5,000sigħat assigurati
◆ Daqs iżgħar b'kurrent tmewwiġ permissibbli kbir
◆ SlimType

◆ Rohs Konformi
