Kapaċitatur tad-diska taċ-ċeramika |12V ~ 50V | CCDC
Introduzzjoni
Spark Gap capacitors huma ddisinjati biex jipprovdu mogħdija ta 'kwittanza affidabbli għal mitluf, vultaġġi żejda temporanji u akkumulazzjoni ta 'vultaġġ statiku. Il-kostruzzjoni ta 'spark gap tista' tippermetti lid-disinjatur taċ-ċirkwit inaqqas l-ispejjeż billi jispeċifika komponenti ta 'vultaġġ aktar baxx.
Spark Gap capacitors huma ddisinjati biex jipprovdu mogħdija ta 'kwittanza affidabbli għal mitluf, vultaġġi żejda temporanji u akkumulazzjoni ta 'vultaġġ statiku. Il-kostruzzjoni ta 'spark gap tista' tippermetti lid-disinjatur taċ-ċirkwit inaqqas l-ispejjeż billi jispeċifika komponenti ta 'vultaġġ aktar baxx.
Karatteristiċi
• Valuri limitati
• Iddisinjati speċjalment għall-applikazzjoni tal-ispark gap
Dimensjonijiet (mm) massimu
| Kap |
Kodiċi |
Vultaġġ (V) | Spazjar taċ-ċomb
(LS) |
Dijametru (D) | Tul L | Ħxuna (T) |
| 0.75pf | R75 | 1KV 1.5KV 2KV | 6.35 | 9 | 13 | 6.35 |
| .001µf | 102 | 2Kv | 9.50 | 12 | 26 | 6.35 |
| .01µf | 103 | 1.5KV 2KV 2.5KV | 9.50 | 20 | 26 | 6.35 |
| .02µf | 203 | 1Kv | 9.50 | 24 | 27 | 6.35 |
KARATTERISTIĊI ELETTRIĊI
| Data Teknika | Kundizzjoni | Speċifikazzjoni |
| Kapaċitanza | Imkejjel f'1KHz 1VRMS
f'25℃ |
0.75pF ~ 0.02μF |
| Fattur ta' Dissipazzjoni tan d | 2.5% max | |
| Inkapsulament | Standard | Xama' Fenolika |
| Reżistenza għall-insulazzjoni | Imkejjel f'500Vdc | 7500MΩ or
R x C > 75Ω x F |
| Temperatura operattiva | Z5U
Y5P |
+10℃ ~ +85℃
-30℃ ~ +85℃ |
|
Tolleranza Disponibbli |
± 10% (K), ±20% (M)
Valur massimu garantit (U) Valur minimu garantit (V) |
Eżempju tan-numru tal-parti
KODIĊI TAL-KOEFFIĊJENT TA' TEMPERATURA
| Kodiċi | EIACode | Karatteristiċi tat-Temperatura |
| M | Z5U | +22 biex -56% +10°C sa +85°C |
| P | Y5P | ±10% -30°C sa +85°C |
EŻEMPJU TAL-KODIĊI TAL-VOLTAĠĠ
| Kodiċi | 3A | 3R |
| WVDC | 1Kv | 1.5Kv |

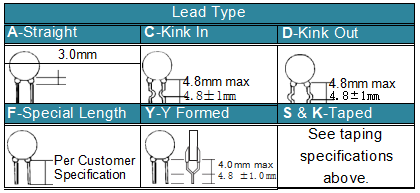

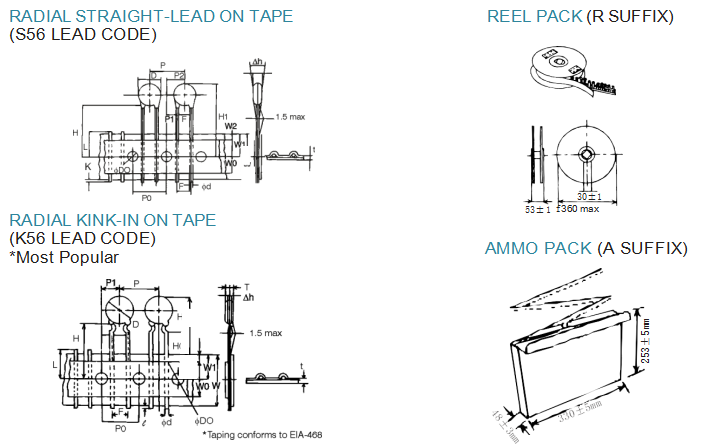

KODIĊIJIET TAĊ-ĊOMB GĦAL PAKKETT BL-ingrossa (DISK ĊERAMIKA BISS)
| Kodiċi | Dimensjonijiet |
| D | 11.0 max |
| d | 0.6 ±0.05 |
| P | 12.7 ±1.0 |
| P0 | 12.7 ±0.3 |
| P1 | 3.85 ±0.7 |
| P2 | 6.35 ±1.3 |
| F | 5.0 +0.8 -0.2 |
| Dh | 0 ±2.0 |
| W | 18.0 +1.0 -0.5 |
| W1 | 9.0 +0.75 -0.5 |
| W2 | 3.0 max |
| H | 18.0 +3.0 -0 |
| H0 | 16.0 ±0.5 |
| H1 | 32.25 max |
| K | 1.0 max |
| D0 | 4.0 ±0.2 |
| t | 0.7 ±0.2 |
| L | 11.0 max |
