Super Mini Capimitors elcorti ▏85 ℃ 1 000 ~ 2.000Hrs ▏cazd
Caratteristiche
85C, 2000 ore assicuratevi, tipu standard in miniatura cù altezza di 7 mm per circuiti compacti.
85C, 2000 ore assicuratevi, tipu standard in miniatura cù altezza di 7 mm per circuiti compacti.
Specificazioni
| Articulu | Performance | |||||||||||
| SE | MARE | |||||||||||
| A vita | À 85 °C 1000 HRS | À 85 °C 2000 HRS | ||||||||||
| Tempiu operatore. | -40°C ~ +85 °C Range | |||||||||||
| TALLERIAZIONE DI CAPIENTIANZA | ± 20% (120HZ, 20C) | |||||||||||
| Currente di fuga
(à 20 ° C) |
I = 0,01cv o 3 ( A) qualunque hè più grande (dopu 2 minuti)
Induva, C = capacità nominale in F. V = tensione di travagliu dc valutata in v. |
|||||||||||
| Fattore di dissipazione | Tensione formata | 4 | 6.3 | 10 | 16 | 25 | 35 | 50 | 63 | |||
| Tan à 120 HZ,20C | Tan (massimu) | 0.35 | 0.23 | 0.20 | 0.16 | 0.14 | 0.12 | 0.10 | 0.10 | |||
|
Caratteristiche bassa à (à u 120hz) |
U rapportu di impedenza ùn deve più di i valori datu in a tavula sottu | |||||||||||
| Tensione formata | 4 | 6.3 | 10 | 16 | 25 | 35 | 50 | 63 | ||||
| Rapportu di impedenza | Z(-25C) /Z(+20C) | 7 | 4 | 3 | 3 | 2 | 2 | 2 | 2 | |||
| Z(-40C) /Z(+20C) | 14 | 10 | 8 | 6 | 4 | 4 | 4 | 4 | ||||
| Test di durata di carica à 20 ° C (dopu a tensione nominale hè appiicata à 85 ° C per
1000/2000 ore) |
Test Test | 1000 / 200 HRS | Test de conservation à 20°C (dopu l'esposizione à 85 ° C per 1000 ore cù no
tensione tensione) |
Test Test | 1000 HRS | |||||||
| Cambiamentu di capacitanza | ± 20% | Cambiamentu di capacitanza | ± 20% | |||||||||
| Fattore di Dissipazione | Menu di 200% di valore specificatu | Fattore di Dissipazione | Menu di 200% di valore specificatu | |||||||||
| Currente di fuga | In valore specificatu | Currente di fuga | In valore specificatu | |||||||||
| Corrente ripple & | 60(50) | 120 | 500 | 1K | 10K up | |||||||
| Multiplicatori di frequenza | Sottu 33 | 0.70 | 1.00 | 1.20 | 1.30 | 1.45 | ||||||
| 47 à 220 | 0.80 | 1.00 | 1.10 | 1.15 | 1.20 | |||||||
| Corrente Riple &
Multiplicazioni di temperatura |
Temperatura (C) | Sottu 50 | 70 | 85 | ||||||||
| Multiplicatori | 1.75 | 1.58 | 1.00 | |||||||||
| Standard | Suddisfà a caratteristica w di jis c 5141 | |||||||||||

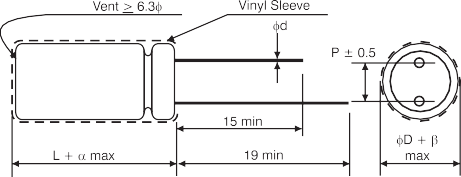

Dimensioni & CORRENTE RIPPLE PERMISSABLE
Dimensione: D × l(mm); Corrente ripple: mA/RMS à 120Hz 85°C
| VDC
F Cuntenuti |
4V(0G) | 6.3V(0J) | 10V(1A) | 16V(1C) | 25V(1E) | 35V(1V) | 50V(1H) | 63V(1J) | |||||||||
| DXL | MA | DXL | MA | DXL | MA | DXL | MA | DXL | MA | DXL | MA | DXL | MA | DXL | MA | ||
| 0.1 | 0R1 | 4 X 7 | 2 | 4 X 7 | 2 | ||||||||||||
| 0.22 | R22 | 4 X 7 | 3 | 4 X 7 | 3 | ||||||||||||
| 0.33 | R33 | 4 X 7 | 4 | 4 X 7 | 4.4 | ||||||||||||
| 0.47 | R47 | 4 X 7 | 5 | 4 X 7 | 7.9 | ||||||||||||
| 1 | 10 | 4 X 7 | 10 | 4 X 7 | 11 | ||||||||||||
| 2.2 | 2R2 | 4 X 7 | 15 | 4 X 7 | 17 | ||||||||||||
| 3.3 | 3R3 | 4 X 7 | 18 | 4 X 7 | 21 | ||||||||||||
| 4.7 | 4R7 | 4 X 7 | 22 | 5 X 7
4 X 7 |
23
22 |
5 X 7 | 26 | ||||||||||
| 10 | 100 | 4 X 7 | 25 | 4 X 7 | 26 | 5 X 7
4 X 7 |
30
26 |
6.3 X 7
5 X 7 |
34
31 |
6.3 X 7 | 40 | ||||||
| 22 | 220 | 4 X 7 | 31 | 4 X 7 | 32 | 5 X 7
4 X 7 |
39
33 |
5 X 7
4 X 7 |
41
34 |
6.3 X 7 | 47 | 6.3 X 7 | 53 | 8 X 7 | 70 | ||
| 33 | 330 | 4 X 7 | 32 | 4 X 7 | 32 | 4 X 7 | 35 | 5 X 7 | 43 | 6.3 X 7 | 53 | 8 X 7
6.3 X 7 |
71
60 |
8 X 7
6.3 X 7 |
76
65 |
||
| 47 | 470 | 4 X 7 | 38 | 4 X 7 | 38 | 5 X 7
4 X 7 |
47
39 |
6.3 X 7
5 X 7 |
59
49 |
6.3 X 7 | 65 | 8 X 7 | 83 | 8 X 7 | 85 | ||
| 100 | 101 | 5 X 7 | 61 | 6.3 X 7
5 X 7 |
75
63 |
6.3 X 7 | 80 | 6.3 X 7 | 90 | 8 X 7 | 125 | ||||||
| 220 | 221 | 6.3 X 7 | 90 | 6.3 X 7 | 99 | 8 X 7 | 140 | 8 X 7 | 146 | ||||||||
| 330 | 331 | 8 X 7 | 129 | 8 X 7 | 156 | ||||||||||||
| 470 | 471 | 8 X 7 | 154 | ||||||||||||||
Spacing è diametru di Lead
| D | 4 | 5 | 6.3 | 8 |
| P | 1.5 | 2.0 | 2.5 | 3.5 |
| d | 0.45 | 0.5 | ||
| 1.0 | ||||
| 0.5 | ||||
Esempiu di parte di parte
CAZD 0R1 M 1H nantu 040 070
Caratteristiche
◆ 85 ° C, 1000 ~ 2000 ore assicurate, 5mm di altezza cù bassa perdita.
◆ Aduprà in l'equipaggiu industriale di alta temperatura assai compactu.
◆ senza cumplità di rohs
