Capacoratori di electrolitici bassa ▏200 ~ 450V ▏CADC

Caratteristiche
105C, 5000 ore assicuratevi
Bassa esr, Adatta per u cambiamentu di i pruvisti di l'energia, UPS, Ballast
Smallersize with largepermissibleripplecurrent

Scheda tecnica-per-condensatori-elettrolitici-bassi-ESR-▏200450V-▏CADC.pdf (3533 Scaricamentu )

Specificazioni

Articulu	Performance
Villaghju di tensione valutata	200 ~ 400v									450V
Tempiu operatore.	-40° C ~ + 105 ° C									-25° C ~ + 105 ° C
Toloerance di capacità	± 20% (120HZ, 20C)
	U tempu		Dopu 5 minuti
Currente di fuga (à 20 ° C)	Currente di fuga		CV 1000							CV 1000
			I = 0,03cv (MA)							I = 0,03cv (MA)
	Induva, C = capacità nominale in mF. V = tensione nominale di travagliu DC in V.
Fattore di dissipazione Tan d à 120 Hz, 20C	Tensione formata		200	250		350		400		450
	Tand (massimu)		0.20	0.20		0.24		0.14		0.24
Caratteristiche bassa à (à u 120hz)	Tensione formata				200		250		350		400	450
	Rapportu di impedenza	(-25C)/(+20C)			3		3		3		5	6
		(-40C)/(+20C)			4		4		4		6
	U rapportu d'impedenza ùn deve micca più di i valori dati in a tabella sopra.
Prova di a vita di carica	Test Test		5000 ore
	Cambiamentu di capacitanza		À ± 20% di u valore iniziale
	Fattore di Dissipazione		Menu di 200% di valore specificatu
	Currente di fuga		In valore specificatu
	E specificazioni sopra sò soddisfatte quandu i condensatori sò ristabiliti à 20 ° C dopu a tensione cù una corrente ondulata nominale applicata per 5000 ore à 105 ° C.
Prova di vita di shelf	Tempu di prova: 1000 ore; altri elementi sò listessi per quelli per a prova di vita di carica.
Corrente ripple & Multipliers di frequenza	Freq. (HZ) D (mm)		120		1K			10K			100K
	10		0.8		1.0			1.25			1.40
	12.5 ~ 18		0.8		1.0			1.15			1.25
Altri standard	Jis c 5101-4

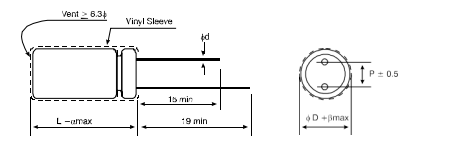

Dimensioni Unità: mm

D	10	12.5	16	18
P	5.0		7.5
d	0.6		0.8
a	1.5
b	0.5

Dimensioni & CORRENTE RIPPLE PERMISSIBLE

Dimensione: D x L (mm) Corrente ripple: mA/rms à 120 Hz, 105C

V.DC Cuntinutu mf	200V (2D)			250V (2E)			350V (2V)			400V (2G)			450V (2W)
	D x L	Corrente ripple		D x L	Corrente ripple		D x L	Corrente ripple		D x L	Corrente ripple		D x L	Corrente ripple
	D x L	120HZ	100Khz	D x L	120HZ	100Khz	D x L	120HZ	100Khz	D x L	120HZ	100Khz	D x L	120HZ	100Khz
2.2										10 X 16	35	140
3.3							10 X 16	37.5	150	10 X 16	37.5	150	10 X 16	38	150
4.7							10 X 16	47	180	10 X 16	47	180	10 X 16	45	180
6.8							10 X 16	47.5	190	10 X 16	72.5	290	10 X 20	55	220
10	10 X 16	47.5	190	10 X 16	47.5	190	10 X 20	55	220	10 X 20	62.5	250	12.5 X 20	98	280
22	10 X 20	80	320	12.5 X 20	137	390	12.5 X 25	147	420	12.5 X 25	147	420	16 X 25	182	520
33	12.5 X 20	154	440	12.5 X 20	147	420	16 X 25	193	550	16 X 25	193	550	16 X 31.5	217	620
47	12.5 X 25	200	570	16 X 25	217	620	16 X 31.5	245	700	16 X 31.5	245	700	18 X 31.5	277	790
68	16 X 25	259	740	16 X 25	259	740	18 X 31.5	273	780	18 X 31.5	273	780	18 X 40	357	1020
100	16 X 25	319	910	16 X 31.5	350	1000	18 X 35.5	368	1050	18 X 40	385	1100
120	16 X 31.5	361	1030	18 X 31.5	399	1140	18 X 40	403	1150	18 X 45	420	1200
150	16 X 31.5	424	1210	18 X 35.5	473	1350
180	18 X 31.5	490	1400	18 X 40	536	1530
220	18 X 35.5	578	1650	18 X 45	623	1780
270	18 X 40	648	1850
330	18 X 45	735	2100

Caratteristiche
◆ 105C,5000 ore assicuratevi
◆ LowESR, adattatu per cambià l'alimentazione,
UPS, Ballast
◆ Smallers size with large permissible ripplecurrent

◆ conforme di rows
