Capacortori elevrittichi elevritti ▏8.000 ~ 10.000hrs ▏cadd

Caratteristiche
105℃, 8,000 ~ 10,000 ore assicuratevi
Adatta per u cambiamentu di i pruvisti di l'energia, UPS, Ballast
Picculu cù Grande Permissibili Permissibili
ROHS cumpiacente

Datarasheet-for-high all-stallitticistic-capacitors-▏8000100hrs-▏cadd.pdf (3650 Scaricamentu )

Specificazioni

Articuli

Performance

Villaghju di tensione valutata

160 ~ 400v

450V

Marenza di temperatura Operativa

-40C ~ + 105 ° C

-25C ~ + 105 ° C

TALLERIAZIONE DI CAPIENTIANZA

+20% (à u 120hz, 20C)

Currente di fuga (à 20 C)

U tempu

dopu 1 minutu

dopu 5 minuti

Currente di fuga

Cv < 1000

Cv > 1000

Cv < 1000

cv > 1000

I = 0,1cv + 40 (μA)

I = 0,04cv + 100 (μA)

I = 0,03cv + 15 (μA)

I = 0,02cv + 25 (μA)

Induve C = capacitanza classificata in μF. V = tensione di travagliu dc valutata in V.

Fattore di Dissipazione

(Tan Δ à 120hz, 20 C)

Tensione formata

200

250

350

400

450

Tar δ (massimu)

0.20

0.24

Temperatura bassa

Caratteristiche (à u 120hz)

U rapportu di impedenza ùn deve più di i valori datu in a tavula sottu.

Tensione formata

200

250

350

400

450

Impedenza

Rapportu

Z (-25) / Z (+20C)

Z (-40) / Z (+20C)

–

Prova di a vita di carica

Test Test

8,000 HRS per φ = 10mm; 10,000 HRS per φ >12.5mm

Cambiamentu di capacitanza

Dentru + 20% di u valore iniziale

Fattore di Dissipazione

Menu di 200% di valore specificatu

Currente di fuga

In valore specificatu

* E specificazioni suprani seranu soddisfatti quandu i capacitori sò restaurati à u 20 ° C dopu a tensione qualificata appiicata cun ripple classificata

corrente per 8,000 HRS / 10,000 HRS à 105 ° C.

Prova di vita di shelf

Cambiamentu di capacitanza

Dentru + 20% di u valore iniziale

Fattore di Dissipazione

Menu di 200% di valore specificatu

Currente di fuga

Menu di 500% di valore specificatu

* E specificazioni suprani seranu soddisfatti quandu i capacitori sò restaurati à u 20 ° C dopu l'espone 1,000 HRS à 105 ° C senza tensione applicata. A tensione qualificata serà applicata à i capacitori prima di i temagatori

(Riferite à Jis C 5102).

Corrente ripple & Multipliers di frequenza

Freq. (HZ)

Φ (mm)

120

10k

100k

0.25

0.61

0.88

1.0

12.5 ~ 18

0.35

0.66

0.89

1.0

Altri standard

Jis c 5101-4

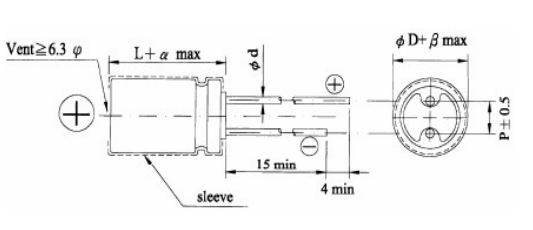

Dimensioni Unità: mm

JD	10	12.5	16	18
P	5.0		7.5
J D	0.6		0.8
a	1.5
b	0.5

Dimensioni & Permissibule Ripversà Corrente Corrente ripple: Ma / rms è 105 ° C.

V.d c Articulu	160V (2C)			200V (2D)			250V (2E)
V.d c Articulu	jd x l	Corrente ripple		jd x l	Corrente ripple		jd x l	Corrente ripple
μF	jd x l	120HZ	100khz	jd x l	120HZ	100khz	jd x l	120HZ	100khz
10	10 X 16	125	315	10 X 16	125	315	10 X 20	140	350.00
22	10 X 20	200	500	10 X 20	200	500	10 X 20	200	500
33	10 X 20	250	625	10 X 20	260	650	12.5 X 20	320	800
47	10 X 20	300	750	12.5 X 20	390	975	12.5 X 20	390	975
68	12.5 X 20	470	1175	12.5 X 20	470	1175	16 X 20	520	1300
82	12.5 X 20	510	1275	16 X 20	550	1375	16 X 20	550	1,375
100	12.5 X 25	620	1,395	16 X 20	630	1,420	16 X 25	680	1,530
100	16 X 20	630	1,420
150	16 X 20	770	1,735	16 X 25	840	1,890	18 X 25	860	1,935
220	16 X 25	1,020	2,295	18 X 25	1,050	2,365	18 X 31.5	1,130	2545
330	18 X 31.5	1,390	3,130	18 X 35.5	1,430	3,220

V.d c Articulu μF	350V (2V)			400V (2G)			450V (2W)
	jd x l	Corrente ripple		jd x l	Corrente ripple		jd x l	Corrente ripple
	jd x l	120HZ	100khz	jd x l	120HZ	100khz	jd x l	120HZ	100khz
6.8	10 X 16	110	275	10 X 16	110	275	10 X 20	110	275
10	10 X 20	140	350	10 X 20	140	350	12.5 X 20	180	450
22	12.5 X 20	260	650	12.5 X 20	260	650	16 X 20	290	725
33	16 X 20	360	900	16 X 20	360	900	16 X 25	390	975
33							18 X 20	380	950
47	16 X 20	430	1,075	16 X 25	470	1,175	18 X 25	480	1,200
47				18 X 20	450	1,125
68	16 X 25	560	1,400	18 X 25	585	1,465	18 X 31.5	630	1,575
68	18 X 20	550	1,375
82	18 X 25	610	1,525	18 X 25	610	1,525	18 X 35.5	715	1,785
100	18 X 25	700	1,575	18 X 31.5	765	1,720	18 X 40	800	1,800
120	18 X 31.5	830	1,865	18 X 35.5	865	1,945
150	18 X 35.5	960	2,160	18 X 40	985	2,215

Caratteristiche
◆  105 ℃,8,000~ 10.000hours assicurati
◆ ACCETTE PASSI DI POTATICA DI FORSI DI APPORI,UPS, Ballast
◆  A dimensione più chjuca cù grande ripple vivule permissibile

◆ conforme di rows
