Capacitors Straprilttic ▏bi Polare ▏calia
Caratteristiche
85C, 2000 ore assicuratevi.
5.5mm altezza
Bipolar capacitor, replaces RVB Series
ROHS cumpiacente
85C, 2000 ore assicuratevi.
5.5mm altezza
Bipolar capacitor, replaces RVB Series
ROHS cumpiacente
Specificazioni
| Articulu | Performance | |||||||||||||
| Tempiu operatore. Gamma | -40C ~ + 85C | |||||||||||||
| TALLERIAZIONE DI CAPIENTIANZA | ± 20% (120HZ, 20C) | |||||||||||||
| Currente di fuga (à 20 • c) | I = 0,01cv o 3 m a (qualunque hè più grande) dopu 2 minutes Where C=rated capacitance in μF . Voltage=rated DC working voltage in V. | |||||||||||||
|
Fattore di dissipazione Tanδ at 120 HZ,20C |
Tensione formata | 6.3 | 10 | 16 | 25 | 35 | 50 | |||||||
|
TANOM (massimu) |
4 | 0.35 | 0.30 | 0.25 | 0.25 | 0.25 | 0.25 | |||||||
| 5 ~ 6.3 | 0.30 | 0.25 | 0.20 | 0.15 | 0.15 | 0.15 | ||||||||
|
Temperatura bassa Caratteristiche (à u 120hz) |
Tensione formata | 6.3 | 10 | 16 | 25 | 35 | 50 | |||||||
|
Rapportu di impedenza |
Z(-25C) /Z(+20C) | 3 | 3 | 2 | 2 | 2 | 2 | |||||||
| Z(-40C) /Z(+20C) | 8 | 5 | 4 | 3 | 3 | 3 | ||||||||
|
Test di vita |
Test Test |
Carica Vita | Shelf Life | |||||||||||
| 2000 HRS | 1000 HRS | |||||||||||||
|
Cambiamentu di capacitanza |
À ± 20% di u valore iniziale |
Dentru ± 20% di u valore iniziale |
||||||||||||
| Fattore di Dissipazione | Menu di 200% di valore specificatu | Menu di 200% di valore specificatu | ||||||||||||
| Currente di fuga | In valore specificatu | In valore specificatu | ||||||||||||
| Cundizioni di prova | 20C (dopu a tensione nominale dumandata 2000 ore à
85C |
20° C (dopu à u almacenamentu per 1000 ore à 85 ° C
senza tensione) |
||||||||||||
|
Corrente ripple & Frequenza Multilpiers |
VDC(V) Freq. (HZ) | 50 | 120 | 1K | 10K up | Corrente Riple &
Multiplicazioni di temperatura |
Temperatura (C) | Sottu 70 | 85 | |||||
| Sottu 16 | 0.80 | 1.00 | 1.15 | 1.25 | Multiplicatori | 1.35 | 1.00 | |||||||
| 25 ~ 35 | 0.80 | 1.00 | 1.25 | 1.40 | ||||||||||
| 50 | 0.80 | 1.00 | 1.35 | 1.50 | ||||||||||
| Standard | Jis c 5101-1,-18 | |||||||||||||
DIMENSIONE & Permissibule Ripversà Corrente
Ripple Current mA/rms at 120 HZ, 85C
| VDC
μF Cuntenuti |
6.3V (0J) | 10V (1A) | 16V (1C) | 25V (1E) | 35V (1V) | 50V (1H) | |||||||
| φ x L | MA | φ x L | MA | φ x L | MA | φ x L | MA | φ x L | MA | φ x L | MA | ||
| 0.1 | 0R1 | 4 X 5.3 | 2.3 | ||||||||||
| 0.22 | R22 | 4 X 5.3 | 3.3 | ||||||||||
| 0.33 | R33 | 4 X 5.3 | 4.1 | ||||||||||
| 0.47 | R47 | 4 X 5.3 | 4.9 | ||||||||||
| 1 | 010 | 4 X 5.3 | 7.2 | ||||||||||
| 2.2 | 2R2 | 4 X 5.3 | 10 | 5 X 5.3 | 14 | ||||||||
| 3.3 | 3R3 | 4 X 5.3 | 13 | 5 X 5.3 | 17 | 5 X 5.3 | 17 | ||||||
| 4.7 | 4R7 | 4 X 5.3 | 14 | 5 X 5.3 | 20 | 5 X 5.3 | 21 | 6.3 X 5.3 | 24 | ||||
| 10 | 100 | 4 X 5.3 | 18 | 5 X 5.3 | 26 | 6.3 X 5.3 | 35 | 6.3 X 5.3 | 35 | ||||
| 22 | 220 | 5 X 5.3 | 27 | 6.3 X 5.3 | 40 | 6.3 X 5.3 | 45 | ||||||
| 33 | 330 | 6.3 X 5.3 | 45 | 6.3 X 5.3 | 50 | 6.3 X 5.3 | 55 | ||||||
| 47 | 470 | 6.3 X 5.3 | 54 | ||||||||||

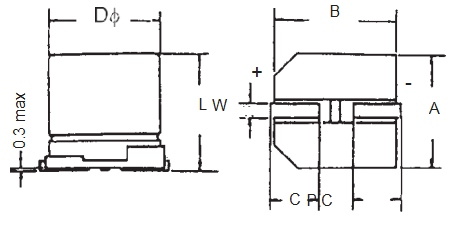

PAD SPACING E DIAMETRE
| φD±0,5 | L | A ± 0,2 | B±0,2 | C ± 0,2 | W | P±0,2 |
| 4 | 5.3± 0,2 | 4.3 | 4.3 | 2.0 | 0.5 à 0.8 | 1.0 |
| 5 | 5.3± 0,2 | 5.3 | 5.3 | 2.3 | 0.5 à 0.8 | 1.5 |
| 6.3 | 5.3± 0,2 | 6.6 | 6.6 | 2.7 | 0.5 à 0.8 | 2.0 |
Esempiu di parte di parte
CALA 100 M 1E TR 063053
Caratteristiche
◆ 85 ° C, 2000 ore assicuratevi.
◆ 5.5mm height
◆ Bipolar capacitor
◆ Conforme à RoHS
