Specificazioni

Articuli	Performance
A vita	à 105 C 2000 Ore
Tempiu operatore.	-40 C ~ +105 C
TALLERIAZIONE DI CAPIENTIANZA	+20% (à u 120hz, 20 C)
Currente di fuga (à 20 C)	Tensione formata		< 100V									> 100V
	U tempu		dopu 2 minuti									dopu 5 minuti
	Currente di fuga		I = 0,01cv o 3 (μA) qualunque hè più grande									Cv < 1000 I = 0,03 CV + 15 (μA)				Cv > 1000 I = 0,02cv + 25 (μA)
	Induve C = capacitanza classificata in μF. V = tensione nominale di travagliu DC inV.
Fattore di Dissipazione (Tar δ à u 120hz, 20C)	Tensione formata		6.3	10	16	25	35	50	63	100	160	200	250	350	400	450
	Tar δ (massimu)		0.23	0.20	0.16	0.14	0.12	0.10	0.09	0.08	0.12	0.14	0.17	0.20	0.25	0.25
	Quandu a capacità supera 1,000 μF, 0.02 serà aghjuntu ogni 1,000 Aument de µF.
Caratteristiche bassa à (à u 120hz)	U rapportu di impedenza ùn deve più di i valori datu in a tavula sottu.
	Tensione formata						6.3	10	16	25	35	50	63	100	160	200	250	350	400	450
	Impedenza Rapportu	Z (-25C) / Z (+20 C)			D < 16		4	3	3	2	2	2	2	2	3	6	8	12	14	16
					D > 16		6	4	4	3	3	3	3	3
		Z (-40C) / Z (+20C)			D < 16		8	6	6	4	4	3	3	3	4	8	10	16	18	20
					D > 16		12	10	8	8	8	8	6	6
Prova di a vita di carica	Test Test			2,000 HRS
	Cambiamentu di capacitanza			Dentru + 20% di u valore iniziale
	Fattore di Dissipazione			Menu di 200% di valore specificatu
	Currente di fuga			In valore specificatu
	* E specificazioni sopra saranu soddisfate quandu i capacitori sò restaurati 20 °C dopu a tensione nominale applicata cù a corrente di ondulazione nominale per 2,000 hrs à 105 C.
Prova di vita di shelf	Test Test			1,000 ore
	Cambiamentu di capacitanza			Dentru + 20% di u valore iniziale
	Fattore di Dissipazione			Menu di 200% di valore specificatu
	Currente di fuga			In valore specificatu
	* E specificazioni sopra saranu soddisfate quandu i capacitori sò restaurati 20 °C dopu l'esposizione per elli 1,000 hrs à 105 ° C senza tensione applicata. A tensione nominale deve esse applicata à i condensatori prima di e misure per 160 ~ 450v (Riferite à Jis C 5101 -44.1).
Corrente ripple & Multipliers di frequenza	Freq. (HZ) Cappa. (μF)		60	120	500	1k	10k up
	Sottu 100		0.70	1.00	1.30	1.40	1.50
	100 < C < 1,000		0.75	1.00	1.20	1.30	1.35
	1,000 sopra		0.80	1.00	1.10	1.12	1.15
Altri standard	Jis c 5101-4

Esempiu di parte di parte

CAFB 221 M 1H BK 100 200

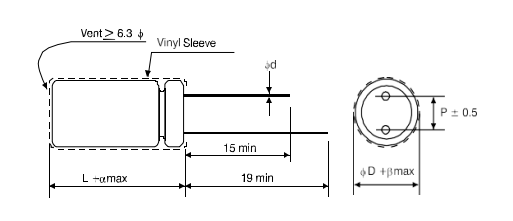

Spacing è diametru di Lead

JD	5	6.3	8	10	12.5	16	18	22	25
P	2.0	2.5	3.5	5.0	5	7.5	7.5	10	12.5
jd	0.5		0.6			0.8		1.0
a	1.0			1.5				2.0
b	0.5

Dimensioni è ripple repple permissibile

Dimensione: D × l(mm) Corrente ripple: mA/RMS à 120 Hz à 105 °C

V.DC codice mF		6.3V (JO)				10V (1A)					16V (1C)				25V (1E)
		fD x L	MA	f*D x L	MA	fD x L	MA	fD x L		MA	fD x L	MA	fD x L	MA	fD x L	MA	fD x L	MA
4.7	4R7														5 X 11	26
10	100										5 X 11	35			5 X 11	43
22	220					5 X 11	49				5 X 11	58			5 X 11	62
33	330	5 X 11	54			5 X 11	60				5 X 11	71			5 X 11	76
47	470	5 X 11	65			5 X 11	76				5 X 11	85			5 X 11	97
100	101	5 X 11	95			5 X 11	105				6.3 X 11	133	5 X 11	110	6.3 X 11	142
220	221	6.3 X 11	160	5 X 11	140	6.3 X 11	175				8 X 11.5	215	6.3 X 11	190	8 X 11.5	236
330	331	8 X 11.5	195	6.3 X 11	190	8 X 11.5	245	6.3 X 11		200	8 X 11.5	270			10 X 12.5	335	8 X 11.5	310
470	471	8 X 11.5	270	6.3 X 11	230	8 X 11.5	290				10 X 12.5	370	8 X 11.5	310	10 X 16	440	10 X 12.5	380
1,000	102	10 X 12.5	460	8 X 11.5	380	10 X 16	550	10 X 12.5		460	10 X 20	640	10 X 16	560	12.5 X 20	770	10 X 20	680
2,200	222	10 X 20	810	10 X 16	690	12.5 X 20	860	10 X 20		760	12.5 X 25	1,000	12.5 X 20	920	16 X 25	1,170	12.5 X 25.0	1,110
3,300	332	12.5 X 20	960	10 X 20	840	12.5 X 20	1,100				16 X 25	1,300	12.5 X 25	1,170	16 X 31.5	1,460	16 X 25	1,440
4,700	472	16 X 25	1,330	12.5 X 20	1,090	16 X 25	1,400	12.5 X	25	1,260	16 X 32	1,600	16 X 25	1,480	18 X 35.5	1,780	16 X 31.5	1,710
6,800	682	16 X 25	1,640	12.5 X 25	1,460	16 X 31.5	1,880	16 X	25	1,690	18 X 35.5	2,170	16 X 31.5	1,930	18 X 40	2,280	18 X 35.5	2,160
10,000	103	16 X 31.5	2,200	16 X 25	1,990	16 X 35.5	2,400	16 X	31.5	2,120	18 X 35.5	2,640	18 X 31.5	2,330			22 X 40	2,720
22,000	223	18 X 40	3,270	18 X 35.5	2,930	18 X 40	3,100						22 X 40	3,460

mf	V.DC Codice	35V (1V)				50V (1H)				63V (1J)					100V (2A)
		fD x L	MA	f*D x L	MA	fD x L	MA	fD x L	MA	fd	x L	MA	fD x L	MA	fD x L	MA	fD x L	MA
0.1	0R1					5 X 11	3			5	11	3.5			5 X 11	4
0.2	R22					5 X 11	5			5 X 11		5.1			5 X 11	6
0.3	R33					5 X 11	6			5 X 11		7.5			5 X 11	8
0.5	R47					5 X 11	7			5 X 11		9			5 X 11	9
1	010					5 X 11	13			5 X 11		15			5 X 11	15
2.2	2R2					5 X 11	20			5 X 11		30			5 X 11	30
3.3	3R3			X		5 X 11	30			5 X 11		31			5 X 11	31
4.7	4R7	5 X 11	30	X		5 X 11	33			5 X 11		36			6.3 X 11	40
10	100	5 X 11	46	X		5 X 11	50			5 X 11		54			8 X 11.5	66	6.3 X 11	54
22	220	5 X 11	71	X		5 X 11	78			6.3 X 11		86			8.0 X 11.5	99	6.3 X 11	93
33	330	6.3 X 11	90	5 X 11	75	6.3 X 11	96	5 X 11	90	8 X 11.5		114	6.3 X 11	100	10 X 12.5	148	8.0 X 11.5	130
47	470	6.3 X 11	110	5 X 11	90	6.3 X 11	120			8 X 11.5		141	6.3 X 11	130	10 X 16	180	10 X 12.5	165
100	101	8 X 11.5	180	6.3 X 11	150	8 X 11.5	188			10 X 12.5		235			12.5 X 20	320	10 X 20.0	265
220	221	10 X 12.5	300	8 X 11.5	270	10 X 16	300	10 X 12.5	240	10 X 20		450	10 X 16	335	16 X 25	570	12.5 X 25.0	440
330	331	10 X 16	400	10 X 12.5	350	10 X 20	460	10 X 16	410	12.5 X 20		540	10 X 20	510	16 X 31.5	700	16 X 25	540
470	471	10 X 20	520	10 X 16	460	12.5 X 25	610	10 X 20	530	12.5	25	720	12.5 X 20	640	18 X 35.5	880	16 X 31.5	715
1,000	102	12.5 X 25	920	12.5 X 20	810	16 X 25	1,080	12.5 X 25	950	16	31.5	1,210	16 X 25	930	22 X 40	1,760	18 X 40	985
2,200	222	16 X 31.5	1,340	16 X 25	1,260	18 X 35.5	2,120	16 X 35.5	1,470	18	40	2,340
3,300	332	16 X 35.5	1,610	16 X 31.5	1,420	22 X 40	2,290	18 X 35.5	1,770	22	40	2,510
4,700	472	18 X 40	1,920	18 X 35.5	1,900	25 X 40	2,610	22 X 40	2,340	25	40	3,000

V.DC   codice mF		160V (2C)				200V (2D)				250V (2E)				350V (2V)
		fD x L	MA	f*D x L	MA	fD x L	MA	fDx L	MA	fD x L	MA	fD x L	MA	fDx L	MA	fDx L	MA
0.47	R47	6.3 X 11	13	5 X 11	11	6.3 X 11	14	5 X 11	12	8 X 11.5	18	5 X 11	11	8 X 11.5	18	8 X 11	16
1	010	6.3 X 11	20	5 X 11	17	6.3 X 11	21	5 X 11	18	8 X 11.5	27	5 X 11	16	8 X 11.5	27	8 X 11	23
2.2	2R2	6.3 X 11	29	5 X 11	25	8 X 11.5	37	6.3 X 11	30	8 X 11.5	41	6.3 X 11	35	10 X 16	53	10 X 11.5	41
3.3	3R3	8 X 11.5	42	6.3 X 11	36	8 X 11.5	45	6.3 X 11	39	8 X 11.5	50	6.3 X 11	40	10 X 12.5	59	10 X 11.5	47
4.7	4R7	8 X 11.5	50	6.3 X 11	43	8 X 11.5	54	6.3 X 11	43	10 X 16	93	8 X 11.5	60	10 X 16	78	10 X 12.5	65
10	100	10 X 12.5	87	8 X 11.5	73	10 X 20	115	10 X 12.5	94	10 X 16	115	10 X 12.5	92	10 X 20	125	10 X 16	105
22	220	10 X 20	158	10 X 16	135	10 X 20	170	10 X 16	142	12.5 X 20	255	10 X 20	215	12.5 X 25	235	12.5 X 20	210
33	330	12.5 X 20	225	10 X 20	190	12.5 X 25	265	12.5 X 20	240	12.5 X 25	348	12.5 X 20	315	16 X 31.5	365	16 X 25	325
47	470	12.5 X 25	295	12.5 X 20	265	12.5 X 25	315	12.5 X 20	250	16 X 25	468	12.5 X 25	350	16 X 31.5	395	16 X 25	365
100	101	16 X 25	485	12.5 X 25	425	16 X 35.5	565	16 X 25	485	16 X 35.5	610	16 X 31.5	530	18 X 40	575	18 X 35.5	505
220	221	18 X 35.5	750	16 X 31.5	660	18 X 40	885	18 X 35.5	835	22 X 40	945
330	331	18 X 40	865	18 X 35.5	820

Esempiu di parte di parte

Cafn 221 M 1H BK 100 200

V.DC codice mF		400V (2G)				450V (2W)
		fD x L	MA	f*D x L	MA	fD x L	MA	f D xL	MA
0.47	R47	8.0 X 11.5	18	6.3 X 11	15	10 X 12.5	22	8 X 11.5	18
1	010	8.0 X 11.5	27	6.3 X 11	21	10 X 12.5	32	8 X 12	27
2.2	2R2	10.0 X 12.5	48	8 X 11.5	39	10 X 12.5	48	8 X 12	39
3.3	3R3	10 X 16	65	8 X 11.5	47	10 X 16	65	10 X 13	55
4.7	4R7	10 X 20	86	10 X 12.5	70	10 X 20	86	10 X 16	75
10	100	12.5 X 20	145	10 X 20	125	12.5 X 25	160	12.5 X 20.0	145
22	220	16 X 25	265	12.5 X 25	235	16 X 25	265	16 X 20	245
33	330	16 X 31.5	360	16 X 25	325	16 X 31.5	360	16 X 25	325
47	470	16 X 35.5	420	16 X 31.5	390	18 X 40	515	16 X 35.5	420
100	101	22 X 40	595	18 X 40	530	22 X 45	625	22 X 40	595

* = Flat (senza ventilazione) tappa di gomma. Altre unità sò fatte cù elevate (ventilatu) tappa di gomma.

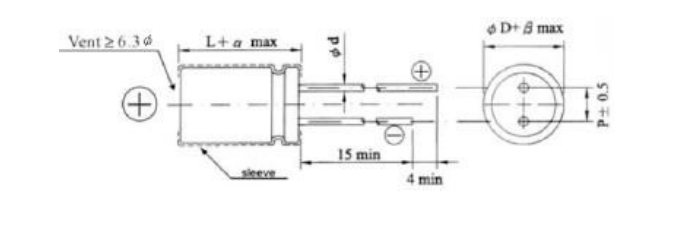

Size Low-Profile

Spacing è diametru di Lead

JD	12.5	16	18
P	5.0	7.5	7.5
jd	0.6	0.8
a	1.5
b	0.5



Dimensioni è ripple repple permissibile

Dimensione: D × l(mm) Corrente ripple: mA/RMS à 120 Hz à 105 °C

V.DC   m F codice		6.3V (0J)		10V (1A)		16V (1C)		25V (1E)		35V (1V)		50V (1H)
		fD x L	MA	fD x L	MA	fD x L	MA	fD x L	MA	fD x L	MA	fD x L	MA
470	471											12.5 X 16	425
1,000	102							12.5 X 16	590	12.5 X 16	600	16 X 16	535
										16 X 16	720	16 X 20	830
2,200	222			13 X 16	690	16 X 16	830	16 X 20	970	18 X 20	1,110
3,300	332	12.5 X 16	700	16 X 16	940	16 X 16	950	18 X 20	1,220	18 X 25	1,570
						16 X 20	1,050
4,700	472	16 X 16	1,010	16 X 16	1,060	16 X 20	1,185	18 X 25	1,470
				16 X 20	1,120	18 X 20	1,260
6,800	682	16 X 20	1,190	16 X 20	1,270	18 X 25	1,560
				18 X 20	1,330
10,000	103	16 X 20	1,340	18 X 25	1,700
		18 X 20	1,440



V.DC   m F codice		160V (2C)		200V (2D)		250V (2E)		400V (2G)
		fD x L	MA	fD x L	MA	fD x L	MA	fD x L	MA
10	101							12.5 X 16	120
								16 X 16	150
22	220					12.5 X 16	200	16 X 20	220
33	330			12.5 X 16	215	16 X 16	250	18 X 20	270
				16 X 16	250
47	470	12.5 X 16	230	16 X 16	275	16 X 20	300	18 X 25	350
		16 X 16	275	16 X 20	300
68	680	16 X 20	330	16 X 20	330	18 X 20	350
				18 X 20	350
100	101	16 X 20	395	18 X 25	420
		18 X 20	420
150	151	18 X 25	510

Esempiu di parte di parte

Cafn 221 M 1H BK 100 200

Caratteristiche
◆  longlife, 105 ℃,2,000ore assicuratevi
◆  slimtype

◆ conforme di rows
