Capacitore Metallestatu di Carmestricu | Esr minimizatu | Ca

Caratteristiche

◆ Alta resistenza à l'umidità
◆ Lead-out unilaterale
◆ Bona prestazione insulating
◆ L'ESR hè minimizatu
◆ Tensione nominale 100 ~ 1200Vdc

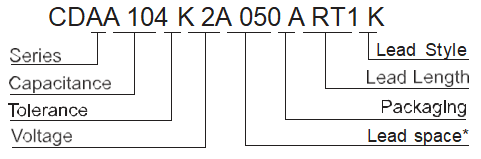

Esempiu di parte di parte

CARATTERISTICHE ELECTRICE

Articuli	Performance
Gamma di tensione operativa	100Vdc, 250Vdc, 400Vdc, 630Vdc, 1200Vdc
Temperature nominale	-55˚C ~ +105˚C (Riduce più di 85 °C)
Categoria climatica	55 / 105 / 21
Gamma di capacità	0.001 µF ~ 0.27 μF
TALLERIAZIONE DI CAPIENTIANZA	5% (J), 10% (K), 20%(M)
Fattore di Dissipazione	≤ 1.0% (1Khz, 20C)
Resistenza d'insulazione Terminal à Terminal	≥ 30000 MΩ, CR ≤ 0,1 μF (20C, 10V, 1min) ≥ 10000 MΩ, CR > 0.1μF (20C, 100V, 1min)
Tensione di resistenza	2.0UR : (5s)



SALDATURA

L'area sottu a curva hè u tempu di saldatura cunsigliatu & temp. per i materiali mostrati.

(μF)	W.V. DC	50V (1H) / 63V (1J) / 100V (2A)					250V (2E)					400V (2G)
	Codice	W	H	T	P	d	W	H	T	P	d	W	H	T	P	d
0.001	102	6.0	11.5	3.5	3.5	0.5	6.0	11.5	3.5	3.5	0.5	6.0	11.5	3.5	3.5	0.5
0.0012	122	6.0	11.5	3.5	3.5	0.5	6.0	11.5	3.5	3.5	0.5	6.0	11.5	3.5	3.5	0.5
0.0015	152	6.0	11.5	3.5	3.5	0.5	6.0	11.5	3.5	3.5	0.5	6.0	11.5	3.5	3.5	0.5
0.0018	182	6.0	11.5	3.5	3.5	0.5	6.0	11.5	3.5	3.5	0.5	6.0	11.5	3.5	3.5	0.5
0.0022	222	6.0	11.5	4.0	3.5	0.5	6.0	11.5	4.0	3.5	0.5	6.0	11.5	4.0	3.5	0.5
0.0027	272	6.0	11.5	4.0	3.5	0.5	6.5	12.0	4.0	3.5	0.5	7.0	13.0	4.0	4.0	0.5
0.0033	332	6.0	11.5	4.0	3.5	0.5	6.5	12.0	4.0	3.5	0.5	7.0	13.0	4.5	4.5	0.5
0.0039	392	6.0	11.5	4.0	3.5	0.5	6.5	12.0	4.0	4.0	0.5	7.5	13.5	4.5	4.5	0.5
0.0047	472	6.0	11.5	4.0	3.5	0.5	6.5	12.0	4.0	4.5	0.5	8.0	13.5	4.5	4.5	0.5
0.0056	562	6.0	11.5	4.0	4.0	0.5	7.0	12.0	4.0	5.0	0.5	8.0	13.5	5.0	5.5	0.5
0.0068	682	6.5	11.5	4.0	4.0	0.5	7.0	12.0	4.0	5.0	0.5	8.5	13.5	5.5	5.5	0.5
0.0082	822	7.0	11.5	4.0	4.0	0.5	8.0	13.0	4.0	5.5	0.5	9.0	15.5	5.5	5.5	0.5
0.01	103	7.0	11.5	4.5	4.0	0.5	8.0	13.0	5.0	5.5	0.5	9.5	15.5	6.0	5.5	0.5
0.012	123	7.0	11.5	4.5	4.0	0.5	8.5	13.5	5.0	5.5	0.5	10.5	15.5	6.5	6.0	0.5
0.015	153	7.0	11.5	4.5	4.5	0.5	8.5	13.5	5.0	5.5	0.5	10.5	15.5	6.5	6.5	0.5
0.018	183	7.0	12.0	4.5	4.5	0.5	9.0	14.0	6.0	6.0	0.5	11.5	17.5	7.0	7.0	0.5
0.022	223	8.0	12.0	4.5	5.0	0.5	9.5	14.0	6.0	6.5	0.5	11.5	17.5	7.0	7.0	0.5
0.027	273	8.0	13.0	5.0	5.0	0.5	10.0	15.0	6.5	6.5	0.5	12.5	18.5	7.5	7.5	0.5
0.033	333	8.5	13.0	5.0	5.5	0.5	10.5	15.5	6.5	6.5	0.5	12.5	18.5	7.5	7.5	0.5
0.039	393	9.0	13.0	5.0	5.5	0.5	11.5	15.5	7.0	7.0	0.5	14.0	19.0	8.0	8.5	0.5
0.047	473	9.0	13.0	5.5	5.5	0.5	11.5	16.0	7.0	7.5	0.5	14.5	19.0	8.5	9.0	0.5
0.056	563	9.5	13.5	5.5	6.5	0.5	12.5	16.0	8.5	8.0	0.5	14.5	21.5	8.5	9.0	0.5
0.068	683	10.0	13.5	6.0	7.0	0.5	12.5	17.0	8.5	8.0	0.5	14.5	22.5	9.0	9.5	0.5
0.082	823	10.5	13.5	6.5	7.0	0.5	14.0	19.0	10.0	8.5	0.5
0.1	104	11.5	13.5	7.0	7.5	0.5	15.0	19.0	10.0	9.0	0.5
0.12	124	12.5	15.5	7.5	8.5	0.5
0.15	154	13.5	16.0	8.0	9.0	0.5
0.18	184	14.0	16.5	8.0	9.5	0.5
0.22	224	14.5	17.5	8.5	9.5	0.5
0.27	274	15.0	21.0	9.0	10.0	0.5



(μF)	W.V. DC	630VDC (2J)					1200VDC (3B)
	Codice	W	H	T	P	d	W	H	T	P	d
0.001	102	6.5	12.5	4.0	3.5	0.5	7.0	13.5	4.5	4.0	0.5
0.0012	122	6.5	12.5	4.0	3.5	0.5	7.0	13.5	4.5	4.0	0.5
0.0015	152	6.5	12.5	4.0	3.5	0.5	7.5	13.5	4.5	4.5	0.5
0.0018	182	6.5	12.5	4.0	3.5	0.5	7.5	13.5	4.5	4.5	0.5
0.0022	222	7.0	12.5	4.5	4.5	0.5	8.0	14.0	5.0	5.0	0.5
0.0027	272	7.5	13.5	5.0	4.5	0.5	8.0	14.0	5.5	5.0	0.5
0.0033	332	7.5	13.5	5.0	4.5	0.5	9.0	14.0	6.0	5.5	0.5
0.0039	392	8.0	13.5	5.5	5.0	0.5	9.5	15.0	6.0	6.0	0.5
0.0047	472	8.5	13.5	5.5	5.0	0.5	9.5	16.0	6.0	6.0	0.5
0.0056	562	9.5	14.0	5.5	5.5	0.5	10.0	16.5	6.5	6.0	0.5
0.0068	682	10.0	14.0	6.0	6.0	0.5	10.5	16.5	6.5	6.5	0.5
0.0082	822	10.0	16.0	6.0	6.0	0.5	11.5	17.5	7.5	7.5	0.5
0.01	103	10.0	16.0	6.5	6.0	0.5	12.0	17.5	7.5	7.5	0.5
0.012	123	11.0	16.5	6.5	7.0	0.5
0.015	153	11.5	17.0	7.0	7.5	0.5
0.018	183	12.0	17.5	7.5	7.5	0.5
0.022	223	12.5	18.0	7.5	8.0	0.5



PRESTAZIONI

Articulu	Testu I metudi	Requisiti
Resistenza à u calore di saldatura	Bagnu di saldatura: 260°C± 5 °C Tempu d'immersione: 10sec ± 1 sec	Capacitance Change ∆C/C ≤ 5% DF Change ∆ tanδ ≤ 1% à 1 KHz IR ≥ 50% valore spec
Resistenza à a vibrazione	Gamma di Frequency: 10 ~ 500 Hz Ampiezza: 0.75m/m Durata: 6 ore	Ùn ci sarà micca Dannu Visibile Nisun Cuntattu Intermittente, Nisun Circuitu apertu o Cortu
U calore umitu, Statu stazzu	Temperatura: 55C Umidità Relativa: 90% à 95% Durata: 21 Ghjorni	Capacitance Change ∆C/C ≤ 5% DF Change ∆ tanδ ≤ 1% à 1 KHz IR ≥ 50% valore spec
Resistenza elettrica	Temperatura: 105C Tensione Applicata: 1.25 x VR (DC) Durata: 1,000 ore	Capacitance Change ∆C/C ≤ 1% DF Change ∆ tanδ ≤ 1% à 1 KHz IR ≥ 50% valore spec



CODE CAPACITANCE

μF	0.001	0.0047	0.01	0.047	0.1	0.27
pF	1000	4700	10000	47000	100000	270000
Codice	102	472	103	473	104	274



TENSIONE NOMINATA

W V	100	250	400	630	1200
Codice	2A	2E	2G	2J	3B



SPAZIO RADIALE DI PIOMBO

*Leadspace hè un leadspace uriginale senza forma di piombo drittu.

Cunduce S	ritmu	5.0mm	7.5mm	10mm
Codice		050	075	100



CODE TAPE (Spaziu di piombu di a cinta)

*vede diagramma nantu à a pagina 4

Spaziu di piombu	5.0mm	7.5mm	10mm
Imballaggio di cinta	A	A	A
Codice	RT1	RT2	RT3



LUNGHEZZA DI PIOMMA DA PIANO DI SEDI

(Bulk Pack)

mm	5	10	15	20
Codice	50	100	150	250



TOLERANCE

Codice	Tolleranza
J	± 5%
K	± 10%
M	± 20%



ESEMPI DI STILE DI PIOMBO

SCHEMA DI CODICI RADIAL TAPING

Specificazioni

Descrizzione	Lettera	Dimensione (mm)
		RT1	RT2	RT3	Tol.
Diametru di filu di piombu	d	0.5 / 0.6	0.5 / 0.6	0.6	+ 0.05
Tape Pitch	P	12.7	12.7	12.7	+ 1
Pitch Hole di Feed	PO	12.7	12.7	12.7	+ 0.2
Centrazione di u filu di piombu	P1	3.85	2.6 / 3.75	7.7	+ 0.7
Centrazione di u corpu	P2	6.35	6.35	12.7	+ 1.3
Spaziu di piombu (Pitch)	F	5	7.5	10	+ 0.6; -0.1
Allineamentu di cumpunenti	∆h	0	0	0	+ 2
Altezza di Componenet da Tape Center	H	18.5	18.5	18.5	+ 0.5
Larghezza di a cinta di trasportatore	W	18	18	18	+ 1; -0.5
Mantene a larghezza di a cinta	WO	6	6	9	Min
A pusizione di u foru	W1	9	9	9	+ 0.5
Mantene a pusizione di a cinta	W2	3	3	3	Massimu
Diametru di u foru di alimentazione	Fà	4	4	4	+ 0.2
Spessore di cinta	t	0.7	0.5	0.5	+ 0.2
Figura	fig	1 o 2	1.2 o 3	4

Rimarca: *Allowance di pitch accumulatu menu di 1 mm à a somma di 20 piazzi.

*Cuntinuu cumpunente viotu menu cà 3 pezzi consecutivi.

*Totale viotu nantu à una bobina di menu 1%.

INTRODUZIONE
A serie CDAA hè custruita cù film dielettricu di poliester, l'elettrodu di foglia d'aluminiu, piombo di rame, e rivestimento di resina epossidica. Sò adattati per bluccà, by-pass è accoppiamentu di DC è signale à gamma VHF, circuiti di timing, filtrazione, è altri usu generale.
Sò ancu ideali per l'usu in amplificatori, TV, radiu, equipamentu stereo è altri apparecchi elettronichi.
