SMD Aluminum Electrolytic Capacitors ▏105℃ 2,000Hrs ▏Low ESR ▏CAHA
CARACTERÍSTIQUES
105° C, 2000 hores assegurades
Impedància baixa
Replaces RVHSeries
Conforme a RoHS
105° C, 2000 hores assegurades
Impedància baixa
Replaces RVHSeries
Conforme a RoHS
ESPECIFICACIONS
| Item | Rendiment | |||||||||
| Temp. de funcionament. Interval | -55°C ~ + 105° C | |||||||||
| Tolerància de capacitat | ± 20% (120Hz, 20° C) | |||||||||
| Corrent de fuites (a 20•C) | I = 0,01 CV o 3 µA (Qualsevol que sigui més gran) després 2 minuts, where C=rated capacitance in µF V=rated DC working Volts | |||||||||
| Factor de dissipació
Tanδ a 120 Hz, 20° C |
Tensió nominal | 6.3 | 10 | 16 | 25 | 35 | ||||
| Tanδ (màx) | 0.30 | 0.26 | 0.22 | 0.16 | 0.13 | |||||
| Tensió nominal | 6.3 | 10 | 16 | 25 | 35 | |||||
| Baixa temperatura
Característiques (a 120 Hz) |
Relació d'impedància |
Z(-25° C) /Z(+20° C) | 4 | 3 | 2 | 2 | 2 | |||
| Z(-40° C) /Z(+20° C) | 8 | 5 | 4 | 3 | 3 | |||||
|
Test de vida |
Temps de prova |
Load Life Shelf Life | ||||||||
| 2000 Hrs | 1000 Hrs | |||||||||
| Canvi de capacitat | Dins del ±20% del valor inicial | Dins de ± 20% de valor inicial | ||||||||
| Factor de dissipació | Menys de 200% de valor especificat | Menys de 200% de valor especificat | ||||||||
| Corrent de fuites | Dins del valor especificat | Dins del valor especificat | ||||||||
| Condicions de prova | 20° C (després de la tensió nominal sol·licitada 2000 hores a les
105° C |
20°C (després de l'emmagatzematge per 1000 hores a 105 °C
sense tensió) |
||||||||
| Corrent de ondulació & Multiplicadors de freqüència | VDC(V) Freq. (Hz) | 50,60 | 120 | 1K | 10K amunt | |||||
| 6.3 ) 35 | 0.64 | 0.8 | 0.93 | 1.0 | ||||||
| Normes | Satisfeix la característica W de JIS C 5141 | |||||||||
DIMENSIÓ, IMPEDÀNCIA & CORRENT RIPPLE ADMISSIBLE
Corrent de ondulació mA/rms a 120 Hz, 105° C
Impedància : at 100K Hz, 20ºC
| VDC
μF Continguts |
6.3V (0J) | 10V (1Una) | 16V (1C) | 25V (1E) | 35V (1V) | |||||||||||
| φD x L Imp. Ma | φD x L Imp. Ma | φD x L Imp. Ma | φD x L Imp. Ma | φD x L Imp. Ma | ||||||||||||
| 47 | 470 | 8 x 10 | 0.45 | 369 | ||||||||||||
| 100 | 101 | 8 x 10 | 0.45 | 369 | 10 x 10 | 0.25 | 553 | |||||||||
| 150 | 151 | 8 x 10 | 0.45 | 369 | ||||||||||||
|
220 |
221 |
8 x 10 |
0.45 |
369 |
10 x 10 | 0.25 | 553 | |||||||||
| 8 x 10 | 0.45 | 369 | ||||||||||||||
|
330 |
331 |
8 x 10 |
0.45 |
369 |
553 | 10 x 10 | 0.25 | 553 | ||||||||
| 8 x 10 | 0.45 | 369 | ||||||||||||||
| 470 | 471 |
8 x 10 |
0.45 |
369 |
10 x 10 | 0.25 | 553 | 8 x 10 | 0.45 | 369 | ||||||
| 8 x 10 | 0.45 | 369 | ||||||||||||||
| 820 | 821 | 10 x 10 | 0.25 | 553 | ||||||||||||
| 1000 | 102 | 10 x 10 | 0.25 | 553 | ||||||||||||

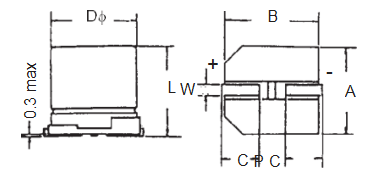

ESPAI I DIÀMETRE DE COIXINES
| φD±0,5 | L | A±0,2 | B±0,2 | C±0,2 | W | P±0,2 |
| 8 | 10±0,5 | 8.4 | 8.4 | 3.0 | 0.7 a 1.1 | 3.1 |
| 10 | 10±0,5 | 10.4 | 10.4 | 3.3 | 0.7 a 1.1 | 4.7 |
EXEMPLE DE NÚMERO DE PART
CAHA 470 M 1V TR 080100
CARACTERÍSTIQUES
◆ 105°C, 2000 hores assegurades
◆ Low Impedance
◆ Conforme a RoHS
