Capacitors electrolítics de cargol ▏85℃ 5.000 h ▏CAWC

CARACTERÍSTIQUES
◆Vida útil més llarga
◆ Alta fiabilitat
◆ S'utilitza per a inversor、fonts d'alimentació professionals
◆ Compatibilitat amb RoHS

Full de dades-per-condensadors-electrolítics de cargol-▏85℃-5000Hrs-▏CAWC.pdf (3473 Descàrregues )

ESPECIFICACIONS

Item	Rendiment
Temp. de funcionament.	-40°C ~+85 °C
Tolerància de capacitat	± 20% (120Hz, 20° C)
Feakagecurrent (a 20 ° C)	I = 0,01cv o 5 (Ma) el que sigui més petit (després 5 minuts) On, C = capacitat nominal en F. V = tensió nominal de treball de CC en V.
Factor de dissipació Tan a 120 Hz, 20° C	Tan (màx)		0.15
Baixa temperatura Característiques (a 120 Hz)	Canvi de capacitat: C(-25° C)/ C(+20° C) 0.7
Prova de vida útil de càrrega a 20 °C després de sotmetre's a una tensió de CC amb un corrent ondulat nominal sol·licitat 5000 hores a 85 °C	Temps de prova		5000 hores
	Canvi de capacitat		Dins del ±15% del valor inicial
	Factor de dissipació		Menys de 175% de valor especificat
	Corrent de fuites		Dins del valor especificat
Prova de vida útil a 20 °C després d'exposar-los durant 1000 hores a 85 °C sense tensió aplicada. La tensió nominal s'ha d'aplicar als condensadors abans de les mesures. (Consulteu JIS 5102)	Temps de prova		1000 hores
	Canvi de capacitat		Dins del ±20% del valor inicial
	Factor de dissipació		Menys de 200% de valor especificat
	Corrent de fuites		Dins del valor especificat
Corrent de ondulació & Multiplicadors de freqüència	Freqüència	y (Hz)	50 / 60	120	300	1K	10K amunt
	Multiplicador		0.7	1.0	1.1	1.3	1.4
Corrent de ondulació & Multiplicadors de temperatura	Temperatura (° C)		40	60	85
	Multiplicadors		1.89	1.67	1.0
Normes	Satisfeix la característica W de JIS C 5101-4

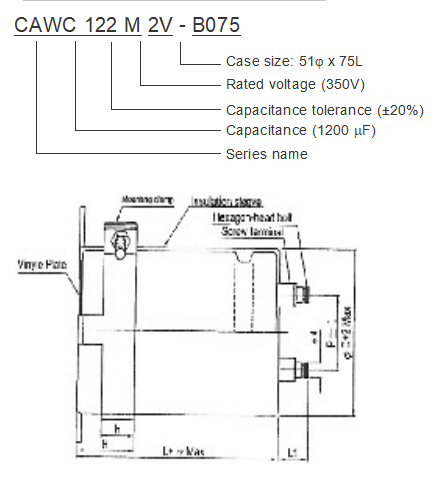

EXEMPLE DE NÚMERO DE PART

DIMENSIONS

D	P		L1	% En qualitat	W	H	h	una	b	c	°
51	22.0	2	10	61.0	65.5	21.0	15.0	7.0	12.0	4.5	60
64	28.6	2	10	72.5	78.0	25.0	20.0	7.0	14.0	4.5	60
77	32.0	2	10	85.5	91.0	35.0	20.0	8.0	16.0	4.5	60
90	32.0	2	10	101	106	34.5	20.0	8.0	16.0	5.0	60

Especificacions del cargol:

Més cargol de cap hexagonal: M5 x 0.8 x 10 Màxim. parell de tensió del cargol: 3.23Nm

DIMENSIONS & CORRENT RIPPLE ADMISSIBLE

V.DC Item uf	350V (2V)						400V (2G)						450V (2W)						500V (2H)						525V (2Y)
V.DC Item uf	Codi de talla	D x L			Tan	Corrent de ondulació	Codi de talla	D x L			Tan	Corrent de ondulació	Codi de talla	D xL			Tan	Corrent de ondulació	Codi de talla	D x L			Tan	Corrent de ondulació	Codi de talla	D x L	Tan	Corrent de ondulació
1,000							B075	51	x	75	0.15	5.0	B075	51	x	75	0.15	5.0	B096	51	x	96	0.20	5.5	B115	51 x 115	0.20	6.7
1,200	B075	51	x	75	0.15	5.5	B075	51	x	75	0.15	5.5	B096	51	x	96	0.15	6.0	B115	51	x	115	0.20	6.6	B130	51 x 130	0.20	7.6
1,200																			C096	64	x	96	0.20	6.9	C096	64 x 96	0.20	7.5
1,500	B075	51	x	75	0.15	6.1	B096	51	x	96	0.15	6.7	B115	51	x	115	0.15	7.2	B130	51	x	130	0.20	7.8	C115	64 x 115	0.20	8.4
1,500																			C096	64	x	96	0.20	7.7	C130	64 x 130	0.20	9.1
1,800	B096	51	x	96	0.15	73.4	B096	51	x	96	0.15	7.4	B130	51	x	130	0.15	8.3	C115	64	x	115	0.20	8.6	D115	77 x 115	0.20	9.9
2,200	B096	51	x	96	0.15	8.20	B130	51	x	130	0.15	9.2	C096	64	x	96	0.15	9.0	C130	64	x	130	0.20	9.40	D130	77 x 130	0.20	10.5
2,700	B130	51	x	130	0.15	10.20	C096	64	x	96	0.15	9.9	C115	64	x	115	0.15	10.7	D115	77	x	115	0.20	9.90	D155	77 x 155	0.20	11.2
3,300	B130	51	x	130	0.15	11.30	C115	64	x	115	0.15	11.8	C130	64	x	130	0.15	12.4	D130	77	x	130	0.20	10.40	E157	90 x 157	0.20	12.1
3,900	C115	64	x	115	0.15	12.80	C130	64	x	130	0.15	13.5	D115	77	x	115	0.15	13.6	D130	77	x	155	0.20	11.00
4,700							C155	64	x	155	0.15	15.9	C195	64	x	195	0.15	17.5
4,700	C130	64	x	130	0.15	14.8	D115	77	x	115	0.15	14.9	D130	77	x	130	0.15	15.6	E130	90	x	130	0.20	13.5
5,600	C155	64	x	155	0.15	17.3	C195	64	x	195	0.15	19.1
5,600	D115	77	x	115	0.15	16.3	D130	77	x	130	0.15	17.0	D155	77	x	155	0.15	18.3	E157	90	x	157	0.20	15.5
6,800	D130	77	x	130	0.15	18.8	D155	77	x	155	0.15	20.2	E157	90	x	157	0.15	21.4
8,200	D155	77	x	155	0.15	22.1	E157	90	x	157	0.15	23.5	E157	90	x	157	0.15	23.5
10,000	E157	90	x	157	0.15	25.9	E157	90	x	157	0.15	25.9	E196	90	x	196	0.15	28.3
12,000	E157	90	x	157	0.15	28.4	E196	90	x	196	0.15	31.0	E236	90	x	236	0.15	33.6
15,000	E196	90	x	196	0.15	34.6	E236	90	x	236	0.15	37.5
18,000	E236	90	x	236	0.15	41.4

EXEMPLE DE NÚMERO DE PART

DIMENSIONS

D	P		L1	% En qualitat	W	H	h	una	b	c	°
51	22.0	2	10	61.0	65.5	21.0	15.0	7.0	12.0	4.5	60
64	28.6	2	10	72.5	78.0	25.0	20.0	7.0	14.0	4.5	60
77	32.0	2	10	85.5	91.0	35.0	20.0	8.0	16.0	4.5	60
90	32.0	2	10	101	106	34.5	20.0	8.0	16.0	5.0	60

Especificacions del cargol:

Més cargol de cap hexagonal: M5 x 0.8 x 10 Màxim. parell de tensió del cargol: 3.23Nm

DIMENSIONS & CORRENT RIPPLE ADMISSIBLE

V.DC Item uf	350V (2V)						400V (2G)						450V (2W)						500V (2H)						525V (2Y)
V.DC Item uf	Codi de talla	D x L			Tan	Corrent de ondulació	Codi de talla	D x L			Tan	Corrent de ondulació	Codi de talla	D xL			Tan	Corrent de ondulació	Codi de talla	D x L			Tan	Corrent de ondulació	Codi de talla	D x L	Tan	Corrent de ondulació
1,000							B075	51	x	75	0.15	5.0	B075	51	x	75	0.15	5.0	B096	51	x	96	0.20	5.5	B115	51 x 115	0.20	6.7
1,200	B075	51	x	75	0.15	5.5	B075	51	x	75	0.15	5.5	B096	51	x	96	0.15	6.0	B115	51	x	115	0.20	6.6	B130	51 x 130	0.20	7.6
1,200																			C096	64	x	96	0.20	6.9	C096	64 x 96	0.20	7.5
1,500	B075	51	x	75	0.15	6.1	B096	51	x	96	0.15	6.7	B115	51	x	115	0.15	7.2	B130	51	x	130	0.20	7.8	C115	64 x 115	0.20	8.4
1,500																			C096	64	x	96	0.20	7.7	C130	64 x 130	0.20	9.1
1,800	B096	51	x	96	0.15	73.4	B096	51	x	96	0.15	7.4	B130	51	x	130	0.15	8.3	C115	64	x	115	0.20	8.6	D115	77 x 115	0.20	9.9
2,200	B096	51	x	96	0.15	8.20	B130	51	x	130	0.15	9.2	C096	64	x	96	0.15	9.0	C130	64	x	130	0.20	9.40	D130	77 x 130	0.20	10.5
2,700	B130	51	x	130	0.15	10.20	C096	64	x	96	0.15	9.9	C115	64	x	115	0.15	10.7	D115	77	x	115	0.20	9.90	D155	77 x 155	0.20	11.2
3,300	B130	51	x	130	0.15	11.30	C115	64	x	115	0.15	11.8	C130	64	x	130	0.15	12.4	D130	77	x	130	0.20	10.40	E157	90 x 157	0.20	12.1
3,900	C115	64	x	115	0.15	12.80	C130	64	x	130	0.15	13.5	D115	77	x	115	0.15	13.6	D130	77	x	155	0.20	11.00
4,700							C155	64	x	155	0.15	15.9	C195	64	x	195	0.15	17.5
4,700	C130	64	x	130	0.15	14.8	D115	77	x	115	0.15	14.9	D130	77	x	130	0.15	15.6	E130	90	x	130	0.20	13.5
5,600	C155	64	x	155	0.15	17.3	C195	64	x	195	0.15	19.1
5,600	D115	77	x	115	0.15	16.3	D130	77	x	130	0.15	17.0	D155	77	x	155	0.15	18.3	E157	90	x	157	0.20	15.5
6,800	D130	77	x	130	0.15	18.8	D155	77	x	155	0.15	20.2	E157	90	x	157	0.15	21.4
8,200	D155	77	x	155	0.15	22.1	E157	90	x	157	0.15	23.5	E157	90	x	157	0.15	23.5
10,000	E157	90	x	157	0.15	25.9	E157	90	x	157	0.15	25.9	E196	90	x	196	0.15	28.3
12,000	E157	90	x	157	0.15	28.4	E196	90	x	196	0.15	31.0	E236	90	x	236	0.15	33.6
15,000	E196	90	x	196	0.15	34.6	E236	90	x	236	0.15	37.5
18,000	E236	90	x	236	0.15	41.4

CARACTERÍSTIQUES

◆ Resistència amb corrent ondulat: 85℃,5，000 hores

◆ S'utilitza per a l'aire condicionat, inversor d'ús general. i fonts d'alimentació

◆ Conforme a RoHS
