Condensador de potència integrada intel·ligent | 400Vacar | Cjad
Sistema de control intel·ligent
Adquisició de corrent, tensió, confieu en el tipus de connector MCU de 32 bits fet per ST America, que pot realitzar un mostreig ràpid, el temps de transferència de l'AD de 12 bits només necessita 1uS, aquests poden realitzar una mesura i un càlcul d'alta precisió del corrent 3-P, 3-tensió P, 3-P potència activa, potència reactiva, potència transparent i etc, càlcul i anàlisi d'harmònics
Sistema HMI
El monitor és LCD amb matriu de 128X64, llengua xinesa, mostrar l'hora, temperatura interior, actual, tensió, paràmetres harmònics en temps real, comproveu altres paràmetres, estat de funcionament mitjançant tecles, també els valors de sobretensió, sota- tensió, sota corrent, sobretemperatura, la sobrecompensació es pot configurar i desar, les dades no es perden en cas de fallada de corrent.
Connexió intel·ligent amb el sistema d'alimentació
El producte proporciona port RS485, protocol MODBUS-RTU integrat, compatible amb el protocol DL645-2007, capaç de realitzar monitoratge i control remot. Quan hi ha més d'un producte connectat al sistema, tindran una màquina mestra entre elles automàticament, altres com a màquines esclaves, convertir-se en un sistema de control automàtic de compensació de potència reactiva, qualsevol d'ells té la culpa, deixarà de funcionar, no influeix en els altres que operen; si la màquina mestra té un error i està fora de funcionament, produiran automàticament una nova màquina mestra, formar un nou sistema.
Condensador de potència
Capacitat de potència d'autocuració en forma de cilindre de tipus sec d'alt rendiment, té els mèrits de la radiació del pou, mida petita, llarga vida útil, garantir la seguretat i fiabilitat.
Seccionador per fusible
L'interruptor general cooperat amb un seccionador de fusibles d'alt trencament és capaç de trencar un corrent de curtcircuit de 120 KA, posició de trencament gran, per garantir que el producte es pugui aïllar del sistema de manera ràpida i segura.

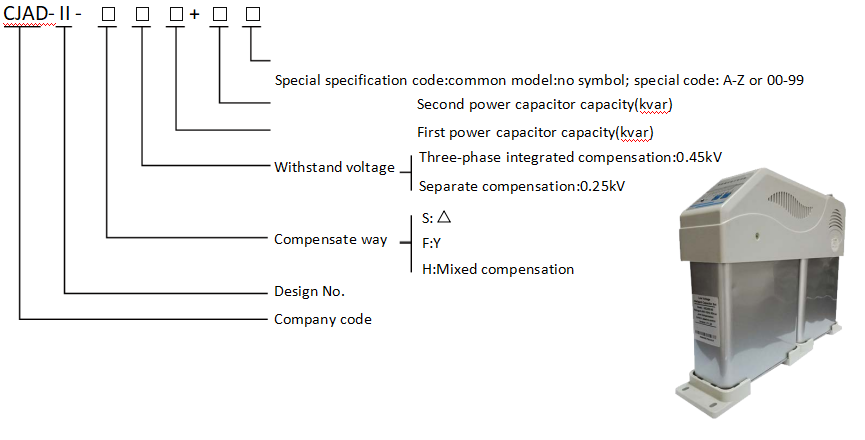

Exemple de número de peça

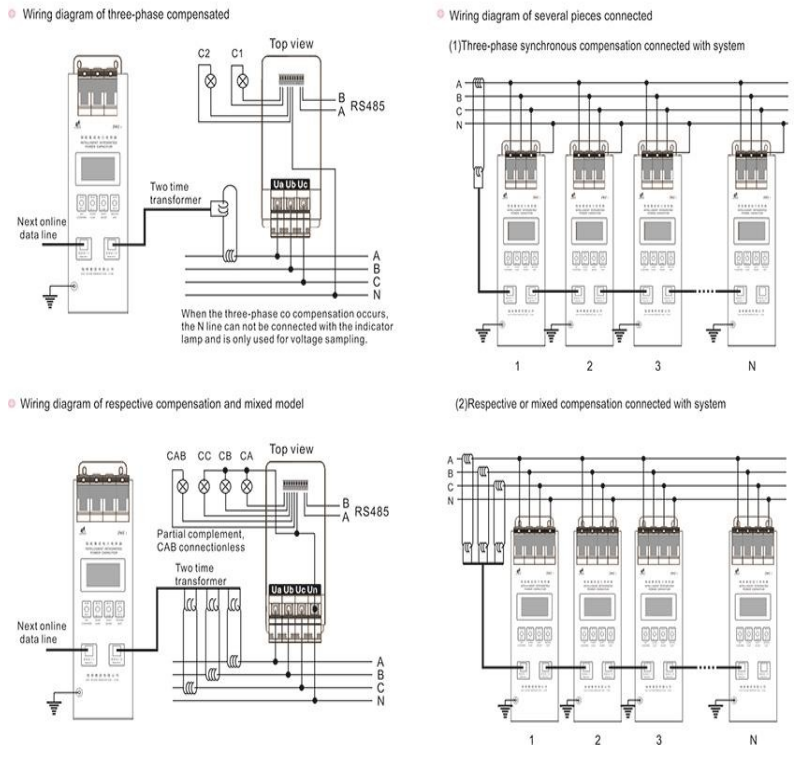

ESQUEMA ELECTRÒNIC
PARÀMETRES TÈCNICS
Paràmetres
Tensió nominal: 400 V CA(desviació ≤±10%， Taxa de distorsió total d'ona sinusoïdal <5%)
Corrent nominal: AC0~5A (harmònic actual <10%, impedància d'entrada de corrent ≤0,02Ω) Freq. de funcionament：50Hz； Potència en espera：<0.5W
Precisió de mesura
Tensió ≤0,5%; Actual ≤0,5%; Potència ≤0,5%; Factor de potència ±0,01%； Temperatura ± 1 ℃；
Temps ≤100 ms
Dades de connexió amb el sistema
Quantitat màxima connectada amb el sistema: ≤99PCS；
Temps inicial de connexió amb el sistema ：≤10s Condicions ambientals de funcionament
Temperatura ambient：-30~+60 ℃
Humitat relativa: 90%Rar(Sense rosada a 20 ℃) Paràmetre de compensació de potència reactiva
Interval entre encendre/apagar: peça única ≥20s (augmentar si més peces funcionen juntes) Capacitat màxima d'un condensador individual: trifàsic compensat conjuntament (30+30)esquerra；
trifàsic compensat respectivament 30kVar Altres paràmetres Taxa d'atenuació del condensador: ≤0,5%/any,
Taxa de fracàs: ≤5%/any (servei 6000h)
Temps de commutació permesos: 106; Capacitat de ruptura protectora: 120El. Com. port：RS485

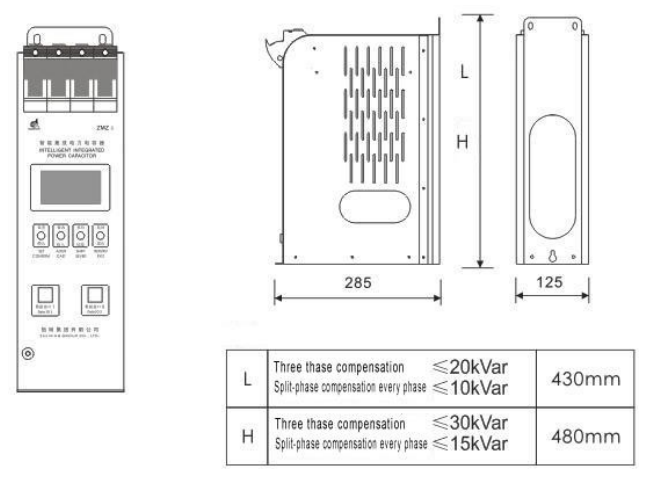

Forma i mida d'instal·lació
Mida de la forma
Mida de la instal·lació
Presentació
Adquisició de corrent, tensió, confieu en el tipus de connector MCU de 32 bits fet per ST America, que pot realitzar un mostreig ràpid,el temps de transferència de l'AD de 12 bits només necessita 1uS, aquests poden realitzar una mesura i un càlcul d'alta precisió del corrent 3-P, 3-tensió P, 3-P potència activa, potència reactiva, potència transparent i etc, càlcul i anàlisi d'harmònics
