Condensadors electrolítics alts en ondulacions ▏8.000 ~ 10.000 hores ▏Cadd
CARACTERÍSTIQUES
105℃, 8,000 ) 10,000 hores assegurades
Adequat per canviar fonts d'alimentació, UPS, llast
Talla més petita amb un gran corrent d'ondulatge admissible
Conforme a RoHS
105℃, 8,000 ) 10,000 hores assegurades
Adequat per canviar fonts d'alimentació, UPS, llast
Talla més petita amb un gran corrent d'ondulatge admissible
Conforme a RoHS
ESPECIFICACIONS
| Elements | Rendiment | |||||||||||
| Interval de tensió nominal | 160 ~ 400 V | 450V | ||||||||||
| Interval de temperatura de funcionament | -40°C ~ +105 °C | -25°C ~ +105 °C | ||||||||||
| Tolerància de capacitat | +20% (a 120 Hz, 20° C) | |||||||||||
|
Corrent de fuites (a les 20 ° C) |
Temps | després 1 minut | després 5 minuts | |||||||||
| Corrent de fuites | CV < 1000 | CV > 1000 | CV < 1000 | cv > 1000 | ||||||||
| I = 0,1 CV + 40 (µA) | I = 0,04 CV + 100 (µA) | I = 0,03 CV + 15 (µA) | I = 0,02cv + 25 (µA) | |||||||||
| On C = capacitat nominal en µF. V = tensió nominal de treball de CC en V. | ||||||||||||
| Factor de dissipació
(Tan δ a 120 Hz, 20 ° C) |
Tensió nominal | 200 | 250 | 350 | 400 | 450 | ||||||
| Tan δ (màx) | 0.20 | 0.20 | 0.24 | 0.24 | 0.24 | |||||||
|
Baixa temperatura Característiques (a 120 Hz) |
La relació d'impedància no ha de superar els valors indicats a la taula següent. | |||||||||||
| Tensió nominal | 200 | 250 | 350 | 400 | 450 | |||||||
| Impedància
Ratio |
Z (-25) / Z (+20° C) | 3 | 3 | 5 | 5 | 6 | ||||||
| Z (-40) / Z (+20° C) | 6 | 6 | 6 | 6 | – | |||||||
|
Prova de vida útil de càrrega |
Temps de prova | 8,000 hores per ΦD = 10 mm; 10,000 hores per a ΦD >12.5mm | ||||||||||
| Canvi de capacitat | Dins + 20% de valor inicial | |||||||||||
| Factor de dissipació | Menys de 200% de valor especificat | |||||||||||
| Corrent de fuites | Dins del valor especificat | |||||||||||
| * Les especificacions anteriors s'han de complir quan els condensadors es restableixin a 20 °C després de la tensió nominal aplicada amb ondulació nominal
actual per 8,000 hrs / 10,000 hores a 105 °C. |
||||||||||||
|
Prova de vida útil |
Canvi de capacitat | Dins + 20% de valor inicial | ||||||||||
| Factor de dissipació | Menys de 200% de valor especificat | |||||||||||
| Corrent de fuites | Menys de 500% de valor especificat | |||||||||||
| * Les especificacions anteriors s'han de complir quan els condensadors es restableixin a 20 °C després d'exposar-los durant 1,000 hores a 105 °C sense tensió aplicada. La tensió nominal s'ha d'aplicar als condensadors abans de les mesures
(Consulteu JIS C 5102). |
||||||||||||
|
Corrent de ondulació & Multiplicadors de freqüència |
Freq. (Hz)
ΦD (mm) |
120 |
1k |
10k |
100k
amunt |
|||||||
| 10 | 0.25 | 0.61 | 0.88 | 1.0 | ||||||||
| 12.5 ) 18 | 0.35 | 0.66 | 0.89 | 1.0 | ||||||||
| Altres Normes | JIS C 5101-4 | |||||||||||

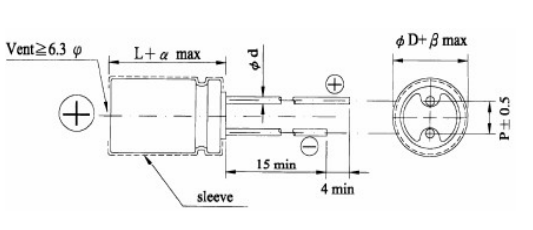

DIMENSIONS Unitat: mm
| jD | 10 | 12.5 | 16 | 18 |
| P | 5.0 | 7.5 | ||
| j d | 0.6 | 0.8 | ||
| una | 1.5 | |||
| b | 0.5 | |||
DIMENSIONS & PERMISSIBLE RIPPLE ACTUAL Corrent de ondulació: mA/rms i 105 °C
| V.D C
Item |
160V (2C) | 200V (2D) | 250V (2E) | ||||||
|
jD x L |
Corrent de ondulació |
jD x L |
Corrent de ondulació |
jD x L |
Corrent de ondulació | ||||
|
µF |
120Hz | 100kHz | 120Hz | 100kHz | 120Hz | 100kHz | |||
| 10 | 10 x 16 | 125 | 315 | 10 x 16 | 125 | 315 | 10 x 20 | 140 | 350.00 |
| 22 | 10 x 20 | 200 | 500 | 10 x 20 | 200 | 500 | 10 x 20 | 200 | 500 |
| 33 | 10 x 20 | 250 | 625 | 10 x 20 | 260 | 650 | 12.5 x 20 | 320 | 800 |
| 47 | 10 x 20 | 300 | 750 | 12.5 x 20 | 390 | 975 | 12.5 x 20 | 390 | 975 |
| 68 | 12.5 x 20 | 470 | 1175 | 12.5 x 20 | 470 | 1175 | 16 x 20 | 520 | 1300 |
| 82 | 12.5 x 20 | 510 | 1275 | 16 x 20 | 550 | 1375 | 16 x 20 | 550 | 1,375 |
| 100 | 12.5 x 25 | 620 | 1,395 | 16 x 20 | 630 | 1,420 | 16 x 25 | 680 | 1,530 |
| 16 x 20 | 630 | 1,420 | |||||||
| 150 | 16 x 20 | 770 | 1,735 | 16 x 25 | 840 | 1,890 | 18 x 25 | 860 | 1,935 |
| 220 | 16 x 25 | 1,020 | 2,295 | 18 x 25 | 1,050 | 2,365 | 18 x 31.5 | 1,130 | 2545 |
| 330 | 18 x 31.5 | 1,390 | 3,130 | 18 x 35.5 | 1,430 | 3,220 | |||
| V.D C
Item µF |
350V (2V) | 400V (2G) | 450V (2W) | ||||||
| jD x L | Corrent de ondulació | jD x L | Corrent de ondulació | jD x L | Corrent de ondulació | ||||
| 120Hz | 100kHz | 120Hz | 100kHz | 120Hz | 100kHz | ||||
| 6.8 | 10 x 16 | 110 | 275 | 10 x 16 | 110 | 275 | 10 x 20 | 110 | 275 |
| 10 | 10 x 20 | 140 | 350 | 10 x 20 | 140 | 350 | 12.5 x 20 | 180 | 450 |
| 22 | 12.5 x 20 | 260 | 650 | 12.5 x 20 | 260 | 650 | 16 x 20 | 290 | 725 |
| 33 | 16 x 20 | 360 | 900 | 16 x 20 | 360 | 900 | 16 x 25 | 390 | 975 |
| 18 x 20 | 380 | 950 | |||||||
| 47 | 16 x 20 | 430 | 1,075 | 16 x 25 | 470 | 1,175 | 18 x 25 | 480 | 1,200 |
| 18 x 20 | 450 | 1,125 | |||||||
| 68 | 16 x 25 | 560 | 1,400 | 18 x 25 | 585 | 1,465 | 18 x 31.5 | 630 | 1,575 |
| 18 x 20 | 550 | 1,375 | |||||||
| 82 | 18 x 25 | 610 | 1,525 | 18 x 25 | 610 | 1,525 | 18 x 35.5 | 715 | 1,785 |
| 100 | 18 x 25 | 700 | 1,575 | 18 x 31.5 | 765 | 1,720 | 18 x 40 | 800 | 1,800 |
| 120 | 18 x 31.5 | 830 | 1,865 | 18 x 35.5 | 865 | 1,945 | |||
| 150 | 18 x 35.5 | 960 | 2,160 | 18 x 40 | 985 | 2,215 | |||
CARACTERÍSTIQUES
◆ 105℃,8,000~10.000 hores assegurades
◆ Apte per a subministraments de poders de bruixes,UPS, llast
◆ Mida més petita amb gran corrent d'ondulació admissible
◆ Complint amb Rohs
