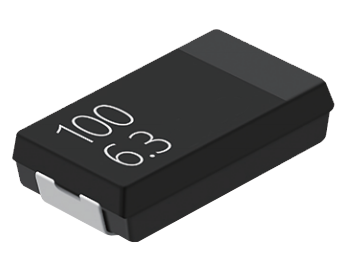

Condensador electrolític de xip de polímer conductiu multicapa Smd Cayi

CARACTERÍSTIQUES

105° C 2000 Hores
Alta tensió ( 50Vmàx )
Baixa ESR i alt corrent de ondulació
Conforme a RoHS (2011/65/UE)

Datasheet-For-Multilayer-Conductive-Polymer-Chip-Aluminum-Electrolytic-Capacitor-SMD-CAYI.pdf (917 Descàrregues )

Especificació

Elements	Característiques
Interval de temperatura de funcionament	-55°C~+105 °C
Tensió nominal	2~50V
Interval de capacitat	8.2~470μF 120Hz/20°C
Tolerància de capacitat	± 20%(120Hz/20°C)
Factor de dissipació	Per sota del valor estàndard (sota freqüència 120 Hz/20 °C)
Corrent de fuites	jo<0.1CV a menys de 20 °C carregant 2 minuts amb tensió nominal
ESR	Per sota del valor estàndard (sota freqüència 100KHz/20°C)
Sobretensió (V)	1.15vegades que la tensió nominal
Resistència	Després de la tensió nominal de càrrega durant 2000 hores a 105 °C, la següent especificació s'ha de complir després de col·locar el condensador per 16 hores a 20ºC
Humitat	Emmagatzemeu el condensador a 60 ° C en condicions de 90% ~ 95% H.R. sense càrrega durant 1000 hores, les especificacions següents s'han de complir després de col·locar el condensador per 16 hores a 20ºC.

Standard Size ESR(mΩ 100 kHz) Corrent ondulat (on / r.s.) 45°C 100 kHz

Tensió nominal (V)	Capacitat (μF)			m)	L.C. (μA,2 min)	Tanδ 120Hz	ESR	Onda actual	Número de peça
				m)
		L	W	H
2	82	7.3	4.3	1.9	16.4	0.06	15	5100	CAYI826M0DD19150T
	180	7.3	4.3	1.9	36	0.06	12	5600	CAYI187M0DD19120T
	220	7.3	4.3	1.9	44	0.06	9	6300	CAYI227M0DD19090T
	270	7.3	4.3	1.9	54	0.06	9	6300	CAYI227M0DD19090T
	330	7.3	4.3	1.9	66	0.06	9	6300	CAYI337M0DD19090T
		7.3	4.3	1.9	66	0.06	6	7500	CAYI337M0DD19060T
		7.3	4.3	1.9	66	0.06	4.5	8500	CAYI337M0DD19045T
	390	7.3	4.3	1.9	78	0.06	9	6300	CAYI397M0DD19090T
		7.3	4.3	1.9	78	0.06	6	7500	CAYI397M0DD19060T
		7.3	4.3	1.9	78	0.06	4.5	8500	CAYI397M0DD19045T
	470	7.3	4.3	1.9	94	0.06	9	6300	CAYI477M0DD19090T
		7.3	4.3	1.9	94	0.06	6	7500	CAYI477M0DD19060T
		7.3	4.3	1.9	94	0.06	4.5	8500	CAYI477M0DD19045T
	68	7.3	4.3	1.9	17	0.06	15	5100	CAYI686M0ED19150T
	150	7.3	4.3	1.9	38	0.06	12	5600	CAYI157M0ED19120T
2.5	220	7.3	4.3	1.9	55	0.06	9	6300	CAYI227M0ED19090T
	330	7.3	4.3	1.9	83	0.06	9	6300	CAYI337M0ED19090T
		7.3	4.3	1.9	83	0.06	6	7500	CAYI337M0ED19060T
		7.3	4.3	1.9	83	0.06	4.5	8500	CAYI337M0ED19045T
	390	7.3	4.3	1.9	98	0.06	9	6300	CAYI397M0ED19090T
		7.3	4.3	1.9	98	0.06	6	7500	CAYI397M0ED19060T
		7.3	4.3	1.9	98	0.06	4.5	8500	CAYI397M0ED19045T
4	47	7.3	4.3	1.9	18.8	0.06	20	4200	CAYI476M0GD19200T
	100	7.3	4.3	1.9	40	0.06	12	5600	CAYI107M0GD19120T
	150	7.3	4.3	1.9	60	0.06	9	6300	CAYI157M0GD19090T
	150	7.3	4.3	1.9	60	0.06	7	7000	CAYI157M0GD19070T
	220	7.3	4.3	1.9	88	0.06	9	6300	CAYI227M0GD19090T
	220	7.3	4.3	1.9	88	0.06	7	7000	CAYI227M0GD19070T
	270	7.3	4.3	1.9	108	0.06	9	6300	CAYI277M0GD19090T
	270	7.3	4.3	1.9	108	0.06	7	7000	CAYI277M0GD19070T
6.3	33	7.3	4.3	1.9	21	0.06	20	4200	CAYI336M0JD19200T
	68	7.3	4.3	1.9	43	0.06	15	5100	CAYI686M0JD19150T
	100	7.3	4.3	1.9	63	0.06	12	5600	CAYI107M0JD19120T
	150	7.3	4.3	1.9	95	0.06	9	6300	CAYI157M0JD19090T
	180	7.3	4.3	1.9	113	0.06	9	6300	CAYI187M0JD19090T
	220	7.3	4.3	1.9	139	0.06	9	6300	CAYI227M0JD19090T
10	22	7.3	4.3	1.9	22	0.06	20	4200	CAYI226M1AD19200T
	39	7.3	4.3	1.9	39	0.06	18	4600	CAYI396M1AD19180T
	68	7.3	4.3	1.9	68	0.06	15	5100	CAYI686M1AD19150T
	82	7.3	4.3	1.9	82	0.06	12	5600	CAYI826M1AD19120T
	100	7.3	4.3	1.9	100	0.06	10	5900	CAYI107M1AD19100T

CARACTERÍSTIQUES

◆ 105°C,2,000hores assegurades.
◆ ESR ultra baix amb gran corrent d'ondulació admissible
◆ Compliment RoHS
