Condensadors de tàntal de plom axial ▏half segellats |CBDA
Condensadors electrolítics de tàntal humit tubular semisegellat de la sèrie CBDA
Amb els cables axials polars es caracteritzen per la seva mida petita, baixa fugida de CC, rendiment estable i excel·lent, alta fiabilitat i llarga vida útil. CBDA
La sèrie compleix els requisits de l'estàndard de la indústria electrònica xinesa SJ/T10030-91,
àmpliament utilitzat en equips electrònics per a aplicacions militars i civils com ara telecomunicacions, aeroespacial i aviació.
Característiques generals
Interval de temperatura de funcionament: -55X3 ~+125<0(>85<0 amb reducció de la tensió nominal)
Interval de capacitat: 1 uF ~ 3300uF
Tolerància de capacitat: ± 20%, ± 10%
Tensió: 6.3V~125V
Fuga de CC: a les +20cC, 10^0,001 CRVR o 1 és a dir A(El que sigui més gran);
a +85P i +125P, I0W0.0080 CRVRo 8 és a dir A(El que sigui més gran)
EXEMPLE DE NÚMERO DE PART

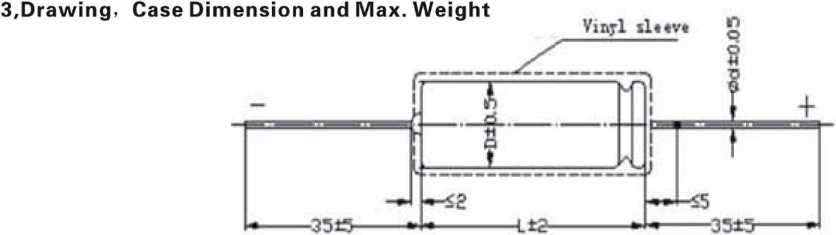

| Codi | Màxim. pes(g) | D±0,5 ( mm ) | L±2 ( mm ) |
| 0 | 3 | 5 | 10 |
| 1 | 4 | 5 | 14 |
| 2 | 5 | 6 | 16 |
| 3 | 7 | 8 | 16 |
| 4 | 10 | 8 | 22 |
| 5 | 14 | 10 | 22 |
| 6 | 17 | 10 | 25 |
| 7 | 20 | 10 | 30 |
| 8 | 23 | 10 | 33 |
Capacitat nominal, Tensió nominal. Reducció de voltatge,Mida de la caixa i característiques generals
| Tensió nominal | Reducció de voltatge | Mida de la caixa | Capacitat (mF) | DF(%)Màxim 25C85C125il·lusió | lmpedança( Q) -55P 100 HZ |
| 6.3 | 4 | 0 | 1.0 | 6 | 1800 |
| 0 | 1.5 | 6 | 1400 | ||
| 0 | 2.2 | 6 | 1100 | ||
| 0 | 3.3 | 6 | 700 | ||
| 0 | 4.7 | 6 | 500 | ||
| 0 | 6.8 | 8 | 350 | ||
| 0 | 10 | 8 | 260 | ||
| 0 | 15 | 10 | 200 | ||
| 0 | 22 | 10 | 180 |
Funcions
Condensadors electrolítics de tàntal humit tubular semisegellat de la sèrie CBDA
Amb els cables axials polars es caracteritzen per la seva mida petita,
baixa fugida de CC, rendiment estable i excel·lent, alta fiabilitat i llarga vida útil.
La sèrie CBDA compleix els requisits de l'estàndard de la indústria electrònica xinesa SJ/T10030-91, àmpliament utilitzat en equips electrònics per a aplicacions militars i civils com ara telecomunicacions, aeroespacial i aviació.
Rohs compatible
