Condensadors electrolítics generals ▏105 ℃▏400 ~ 450V ▏cafa

CARACTERÍSTIQUES

Longlife, 105 ℃, 2,000 hores assegurades
Smaller size with large permissible ripplecurrent
SlimType

Datasheet-For-General-Electrolytic-Capacitors-▏105-℃▏400450V-▏CAFA.pdf (3413 Descàrregues )

ESPECIFICACIONS

Elements	Rendiment
La vida	a les 105 ° C 2000 Hores
Temp. de funcionament	400V				420 ~ 450 V
	-40 °C ~ +105 ° C				-25 °C ~ +105 ° C
Tolerància de capacitat	+20% (a 120 Hz, 20 ° C)
Corrent de fuites (a les 20 ° C)	Temps		després 5 minuts
	Corrent de fuites		CV < 1,000 I = 0,03 CV + 15(µA)			CV > 1,000 I = 0,02 CV+25 (µA)
	On C = capacitat nominal en µF. V = tensió nominal de treball de CC en V
Factor de dissipació (Tan δ a 120 Hz, 20° C)	Tensió nominal		400	420	450
	Tan δ (màx)		0.24	0.24	0.24
Baixa temperatura Característiques (a 120 Hz)	La relació d'impedància no ha de superar els valors indicats a la taula següent
	Tensió nominal			400	420	450
	Impedància	Z (-25° C) / Z (+20 ° C)		5	6	6
	Ratio	Z (-40° C) / Z (+20° C)		6	—	—
Prova de vida útil de càrrega	Temps de prova		2,000 hrs
	Canvi de capacitat		Dins + 20% de valor inicial
	Factor de dissipació		Menys de 200% de valor especificat
	Corrent de fuites		Dins del valor especificat
	* Les especificacions anteriors s'han de complir quan es recuperin els condensadors 20 °C after the rated voltage applied with rated ripple current for 2,000 hores a les 105 ° C
	Temps de prova		1,000 hores
Prova de vida útil	Canvi de capacitat		Dins + 20% de valor inicial
	Factor de dissipació		Menys de 200% de valor especificat
	Corrent de fuites		Dins del valor especificat
	* The above specifications shall be satisfied when the capacitors are restored to 20 °C after exposing them for 1,000 hores a les 105 °C sense tensió aplicada. La tensió nominal s'ha d'aplicar als condensadors abans de les mesures. (Consulteu JIS C 5101-4 4.1)
Corrent de ondulació & Multiplicadors de freqüència	Freq. (Hz)		60	120	500	1k	10k amunt
	Multiplicadors		0.80	1.00	1.25	1.45	1.50
Altres Normes	JIS C 5101-4

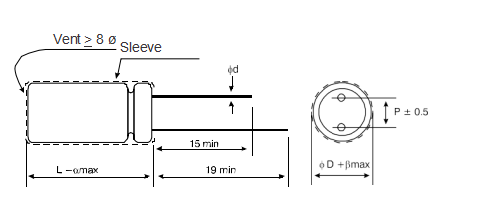

DIMENSIONS

Unitat: mm

φD	8	10	12.5	16	18
P	3.5	5.0	5.0	7.5	7.5
φd	0.6			0.8
una	2.0
R	0.5

DIMENSIONS & PERMISSIBLE RIPPLE ACTUAL

V. DC	Cap . (µF )	8φ			10φ			12.5φ			16φ			18φ
		φD x L	Corrent de ondulació		φ D x L	Corrent de ondulació		φ D x L	Corrent de ondulació		φ D x L	Corrent de ondulació		φ D x L	Corrent de ondulació
		φD x L	120 Hz	100k Hz	φ D x L	120 Hz	100k Hz	φ D x L	120 Hz	100k Hz	φ D x L	120 Hz	100k Hz	φ D x L	120 Hz	100k Hz
400V (2G)	15	8 x 30	190	285
	22	8 x 35	250	375
	27	8 x 40	300	450	10 x 30	245	370
	33	8 x 45	350	525	10 x 35	295	445
	39	8 x 50	390	585	10 x 40	345	515
	47				10 x 45	400	600
	56				10 x 50	450	675	12.5 x 30	470	705
	68							12.5 x 35	540	810
	82							12.5 x 40	620	930
	100
	120										16 x 35.5 16 x 40	800 840	1,200 1,260
	150										16 x 45	940	1,410
	180										16 x 50	1050	1,575	18 x 40	1,060	1,590
	220													18 x 45	1,200	1,800
420V (2P)	15	8 x 30	195	293
	22	8 x 35	255	383
	27	8 x 45	320	480	10 x 30	245	370
	33	8 x 50	370	555	10 x 35	295	445
	39				10 x 40	345	515
	47				10 x 45	400	600
	56				10 x 50	450	675	12.5 x 30	470	705
	68							12.5 x 35	540	810
	82							12.5 x 45	630	945
	100							12.5 x 50	730	1,095	16 x 35.5	730	1,095
	120										16 x 40	840	1,260
	150										16 x 45	940	1,410	18 x 35.5	920	1,380
	180										16 x 50	1,050	1,575	18 x 40	1,060	1,590
	220													18 x 50	1,220	1,830
450V (2W)	15	8 x 30	195	293
	22	8 x 40	270	405	10 x 30	225	330
	27	8 x 45	320	480	10 x 35	265	400
	33	8 x 50	370	555	10 x 40	315	475
	39				10 x 45	360	545
	47				10 x 50	420	625	12.5 x 30	430	645
	56							12.5 x 35	490	735
	68							12.5 x 40	560	840
	82							12.5 x 45	630	945
	100							12.5 x 50	730	1,095	16 x 35.5	730	1,095
	120										16 x 45	840	1,260	18 x 35.5	820	1,230
	150										16 x 50	980	1,470	18 x 40	970	1,455
	150													18 x 45	995	1,490
	180													18 x 45	1,090	1,635
	180													18 x 50	1,140	1,710

EXEMPLE DE NÚMERO DE PART

CAFA 560 M 2G BK 125 300

CARACTERÍSTIQUES
◆  Llarga vida, 105 ℃,2,000hores assegurades
◆  SlimType

◆ Complint amb Rohs
