Cap condensador de mica de gran corrent | CGCA
JINPEI CGCA series mica pcapacitors are suitable to high frequency,alta tensió, circuit de gran corrent. Com el circuit de retroalimentació d'alta freqüència,circuit de ressonància d'alta freqüència i circuit de polsos, etc. Àmpliament utilitzat en satèl·lit,aeroespacial,vaixell,equip mèdic,equips de fons d'oli, màquina de soldadura,equips de metal·lúrgia, etc.
CARACTERÍSTIQUES
Utilitzant el millor paper de mica com a material,immersió de resina epoxi a alta temperatura. High frequency,high voltage and big current.
Very stable at big current circuit.
Aplicació
JINPEI CGCA series mica pcapacitors are suitable to high frequency,alta tensió, circuit de gran corrent. Com el circuit de retroalimentació d'alta freqüència,circuit de ressonància d'alta freqüència i circuit de polsos, etc.
Àmpliament utilitzat en satèl·lit,aeroespacial,vaixell,equip mèdic,equips de fons d'oli, màquina de soldadura,equips de metal·lúrgia, etc.
General Característiques
Interval de temperatura: -40℃~+85℃
Tolerància de capacitat: ±5%,±10%,±20%
Humitat relativa: 80%, a +40 ℃ pot ser poc temps al 95 ~ 98%.
Pressió atmosfèrica: 6x104Pa~1,04x105Pa
Vibració: freqüència 10~500Hz, acceleració: 10g
Tensió de treball: 2KV ~ 30KV
Corrent de treball: 5A ~ 50A
DC test voltage: at room termperature,rated voltage U0 ≤ 10KV capacitor, càrrega 2 vegades la tensió de treball, Tensió nominal 10KV﹤U0≤30KV condensador,càrrega 1.5 vegades la tensió de treball, Rated voltage U0 ﹥ 30KV capacitor,càrrega 1.2 vegades la tensió de treball, Després de mantenir 1 minut,no breakdown and flashover.
Resistència d'aïllament(R): clima normal
Capacitat C ≥ 0,1μF R≥1000MΩ
Capacitat C＜ 0,1μF R＞5000MΩ
Factor de dissipació: tgδ≤4×10-3(1kHz), Passar D.C. prova de tensió nominal.
| Some items’ datas.
Número de part |
Capacitat (μF) |
Tensió de treball |
Corrent de treball |
Freqüència de treball |
| (KV/DC) | (Una) | (MHz) | ||
| 0.005 | 15 4R | 30 | 1 | |
| 0.01 | 30 4U | 50 | 1 | |
| CGCA-A | 0.01 | 4.5 3W | 25 | 1 |
| 0.05 | 15 4R | 50 | 1 | |
| 0.1 | 7.5 3M | 15 | 1 | |
|
CGCA-B |
0.004 | 15 4R | 10 | 1 |
| 0.01 | 20 4D | 10 | 1 | |
|
CGCA-C |
0.025 | 5 3H | 25 | 1 |
| 0.025 | 5 3H | 5 | 1 |
Can used in DC blocking,emmagatzematge d'energia,feedback,by-pass circuit etc.

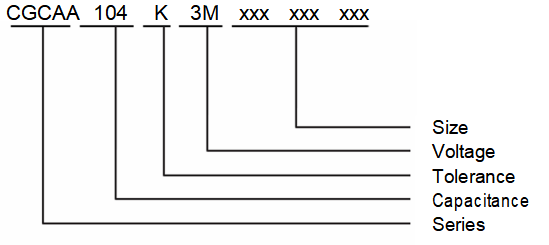

Número de part Exemple
Presentació
◆JINPEI CGCA series mica pcapacitors are suitable to high frequency,alta tensió, circuit de gran corrent.
Com el circuit de retroalimentació d'alta freqüència,circuit de ressonància d'alta freqüència i circuit de polsos, etc.
◆ Ús àmpliament en satèl·lit,aeroespacial,vaixell,equip mèdic,equips de fons d'oli,
màquina de soldadura,equips de metal·lúrgia, etc.
