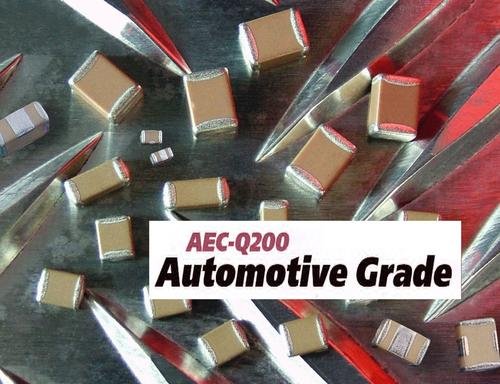

AEC-Q200 misura a cundizione per i condensatori
Nota: E cundizioni di prova ambientale di l'AEC-Q200 sò principalmente basate nantu à e specificazioni MIL-STD-202 è JEDEC22A-104.. A temperatura di prova di e diverse parti ùn sò micca solu listessi, ma dinò l'alimentazione (tensione tensione, Corrente, è carica) esigenze. Serà diversu, L'almacenamiento à alta temperatura ùn hè micca appiicatu bias è carica, ma in a vita di travagliu alta temperatura bisogni, u ciclu di a temperatura è l'impattu di a temperatura, u scopu di a prova è u metudu ùn hè micca listessu, in u ciclu di a temperatura, cambiamenti di temperatura alta bisognu di cuntrullà u tassu di cambiamentu di temperatura, U scossa di temperatura ùn hè micca utilizata, L'alta umidità hè comunmente cunnisciuta cum'è test d'alta temperatura è umidità, è a resistenza à l'umidità hè a prova di congelazione bagnata.
Precauzioni di cundizione di prova: A prucedura di prova di 1000 h deve esse realizata à intervalli di 250 h è 500 h per u almacenamentu à alta temperatura. (MIL-STD-202-108): [equipaggiu applicabile: THS] condensatore di film, filtru passa-bassu di a rete, resistenza di rete, Resistore Sensibili à u calore, Capacitor Variable, Resistore Variable, Resonator in ceramica, Suppressore d'interferenza EMI, Filtru d'interferenza EMI: 85°C/1000h Induttore, Trasformatore, Resistenza: 125°C/1000h Varistore: 150°C/1000h Condensatore di tantalu, Condensatore ceramicu , Capacitors Elettroliticu aluminu: Temperature nominale massima / 1000 h
Vita di serviziu à alta temperatura (MIL-STD-202-108): [Dispositivi Applicabili: THS] Filtru Low-Pass Rete, Resistenza di a rete: 85°C/1000h Suppressore d'interferenza EMI, Filtru d'interferenza EMI: 85°C/1000h/Applied Condensatori al tantalio IL nominale, capacitors di ceramiche: A temperatura massima nominale / 1000h / (2/3) carica / tensione nominale Condensatori elettrolitici d'aluminiu, induttori, trasformatori: 105 C / 1000h Capacità di Film: 1000h / (85 C / 125% tensione nominale, 105 C & 125 C / 100% tensione nominale) Fusible resettable: 125 C / 1000h Resistenza, termistore, capacità variabile: 125 C / 1000h / voltage nominale resistenza Variable: 125 C / 1000h / reostat di putenza nominale: 125 C / 1000h/tensione nominale 85% + ma corrente risonatore ceramica: 85°C/1000h/VDD nominale + 1MΩ, inverter parallelu, 2X crystal CL capacitance trà ogni gamba cristal e terra oscillator Quartz: 125°C/1000h/VDD nominale+1MΩ, inverter parallelu, 2Condensatore X cristal CL trà ogni pin di cristallo è terra
Temperature cycling (JEDEC22A-104): [applicable devices: TSR, ESS] Film capacitance, capacità variabile, variable resistance, ceramic resonator, EMI interference suppressor, EMI interference filter: -55°C (30min) ←→85 °C(30min)/RAMP(15°C/min)/1000cycles Condensatore di tantalu, Condensatore ceramicu, Resistenza, Thermistor: -55°C(30min)←→125°C(30min)/RAMP(15°C/min)/1000cycles Aluminum Electrolytic Capacitor:-40°C(30min)←→105°C(30min)/RAMP(15°C/min)/1000cycles Inductor, Trasformatore, Rheostat, Quartz Oscillator, Resettable Fuse:-40°C(30min)←→125°C (30min)/RAMP
(15°C/min)/1000cycles Network Low-Pass Filter, Resistenza di a rete: -55°C(30min)←→125°C(30min)/RAMP(ciculimin)/1000cycles
Temperature Shock (MIL-STD-202-107): [equipaggiu applicabile: TC, TSK] Self-Cling fuse: -40°C(15mimin→125°C(15min)/300cycles high humidity (MIL-STD-202- 103): [applied equipment: THS] Tantalum Capacitors, Condensatori ceramichi: 85°C/85%RH/1000h/Voltage 1.3 to 1.5V Inductors & Transformers: 85°C/85%RH/1000h/ Non-energized Aluminum Electrolytic Capacitors: 85°C /85%RH/1000h/rated voltage
EMI interference suppressor, EMI interference filter: 85°C/85%RH/1000h/rated voltage & current resistance, termistore: 85°C/85%RH/1000h/operating power supply 10% Fusible resettable: 85°C/85 %RH/1000h/rated current 10% Variable capacitance, variable resistance: 85°C/85%RH/1000h/rated power 10% Network low-pass filter & network resistance: 85°C/85%RH/1000h/ Voltage [network capacitance (tensione nominalresistenza di reteance (10% of rated power)] Varistor: 85°C/85%RH/1000h/rated voltage 85%+ma current quartz oscillator, ceramic resonator: 85°C/85 %RH/1000h/Rated VDD+1MΩ, Parallel Inverter, 2X Crystal CL Capacitor Between Each Crystal Leg and Ground Film Capacitance: 40°C/93%RH/1000h/ Rated Voltage Humidity Resistance (MIL-STD -202-106): [applicabTHSdevice: THS] Film capacitance: (25°C←→65°C/90%RH*2cycle)/18h→-10°C/3h, each cycle is 24h in total, step7a&7b is not powered
