Enkaptilaj elektrolitaj kondensiloj ▏105 ℃ 3.000hrs ▏cavb

Trajtoj
Has a snap-in terminal which can solder to PCB directly and need not fixture to save processing time.
Suitable for electronic equipment with medium-high voltage circuits. Presita cirkvito tabulo fina klavo-en tipo kaj lug terminala tipo havebla.
3,000 Hour Life

Datasheet-For-Snap-In-Electrolytic-Capacitor-▏105℃-3000Hrs-▏CAVB.pdf (3351 Elŝutoj )

SPECIFICACIONS

Ero	Agado
Funkcia Temp. Gamo	-40°C ~ +105 °C
Kapabla toleremo	± 20% (je 120 Hz, 20° C)
Filma kurento (je 20 ° C)	I=0.02CV or 1.5mA whichever is smaller (post 5 minutoj) Kie, C=rated capacitance in F. V=rated DC working voltage.
Disipa faktoro (Sunbruno ĉe 120 Hz, 20° C)	Taksita tensio		16	25		35	50		63		100		160		200		250		350		400		450
	Sunbruno (maks)		0.40	0.30		0.25	0.20		0.15		0.10*		0.15		0.10*		0.10*		0.15		0.15		0.15
	*0.15 for D = 35mm
Karakterizaĵoj de Malalta Temperaturo (je 120 Hz)	Impedancia proporcio ne devas superi la valorojn donitajn en la suba tabelo.
	Taksita tensio						16	25		35		50	63	100		160		200	250	350		400		450
	Impedancia Proporcio	Z(-25° C) / Z(+20° C)					4	3		3		2	2	2		4		4	4	4		8		8
		Z(-40° C) / Z(+20° C)					15	10		8		6	6	5		4		8	10	16		18		20
Ŝarĝi Vivo-Testo	Testa Tempo		3000 horoj
	Kapacitan Ŝanĝo		Ene de ± 20% de komenca valoro
	Disipa faktoro		Malpli ol 200% de specifita valoro
	Filma kurento		Ene de specifita valoro
	La supraj specifoj estos kontentigitaj kiam la kondensiloj estas restarigitaj al 20 °C poste la taksita tensio por kiu petis 3000 horoj je 105 °C
Testo de Konservado	Testa Tempo		1000 horoj
	Kapacitan Ŝanĝo		Ene de ± 20% de komenca valoro
	Disipa faktoro		Malpli ol 150% de specifita valoro
	Filma kurento		Ene de specifita valoro
	La supraj specifoj estos kontentigitaj kiam la kondensiloj estas restarigitaj al 20 °C post eksponado de ili por 1000 horoj je 105 °C sen tensio aplikata.
Ondeta Fluo & Frekvencaj Multiplikiloj	WV (V) Freq (Hz)		50/60		120		300			1K			10K supren
	Multobligilo		0.8		1.0		1.1			1.3			1.4
Ondeta Fluo & Temperaturo Multiplikiloj	Temperaturo (° C)		40	60		70	85		105
	Multobligilo		2.5	2.2		2.0	1.8		1.0
Normoj	Satisfies Characteristics W of JIS C 5141

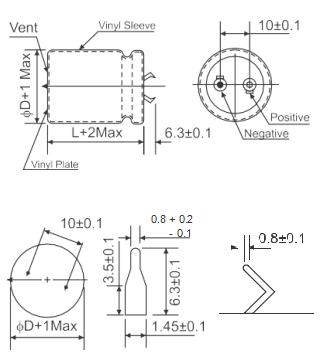

SNAP-IN TERMINALO TIPO

Ekzemplo de Parta Nombro

Trajtoj
◆ Has a snap-in terminal which can solder to PCB directly and need not fixture to save processing time.

◆ Suitable for electronic equipment with medium-high voltage circuits. Presita cirkvito tabulo fina klavo-en tipo kaj lug terminala tipo havebla.

◆ 3,000 Hour Life
