Ĝenerala Porpuse Metaligita Polyaster Film Condenca | Cdab

Trajtoj

◆Temperature Range: -40~115℃
◆ Kapacita Gamo: 0.01~10uF
◆ Kapacita Toleremo: 5% 10% 20%
◆ Rated Voltage 100VDC ~ 630VDC

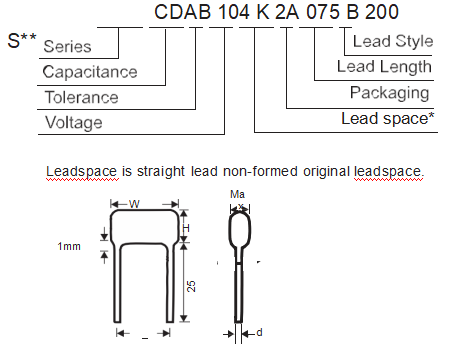

Ekzemplo de Parta Nombro

TOLERANCE

Kodo	Toleremo
J	+ 5%
K	+ 10%
M	+ 20%

KODO DE KAPACITANCO

F	0.01	0.047	0.1	0.47	1.0	4.7	10
pF	10000	47000	100000	470000	–	–	–
Kodo	103	473	104	474	105	475	106

TASA TENSIO

WV	100	250	400	630
Kodo	2A	2E	2G	2J

KLUB STILO EKZEMPLOJ

PAKADO

Meth	od	Pogranda	Municio	Bobeno
Kodo		B	A	R

BENDOKODO (Lead spacing on tape, se surbendigita)

Interspacigo	5.0mm	7.5mm	10mm	15mm
Pakado	A aŭ R	A aŭ R	A	A
Kodo	RT1	RT2	RT3	RT4

RADIALA PLOMBO-SPACISMO

* Leadspace estas rekta plumbo ne-formita origina gvidspaco

mm	5.0	7.5	10	15	22.5	27.5
Kodo	050	075	100	150	225	275

PLUBLONONGO DE SIDIGA aviadilo

(Bulk Pack and is + 1mm when < 10mm, otherwise is nominal)

mm	5	10	15	20	25
Kodo	050	100	150	200	250

PLUB-STILO

Kodo	Stilo
S	Rekte
K	Kink-In (Stariĝu)
F	Form Out**
I	Form In**

** For Bulk packaging with formed leads, add an additional 3 digit lead spacing code at end of part number.

MAKIMUMAJ DIMENSIOJ (mm)

	W . V.	1 0 0 V D C ( 2 A )					2 5 0 V D C ( 2 E )					4 0 0 V D C ( 2 G ) / 4 5 0 V D C ( 2 W )					6 3 0 V D C ( 2 J )
µ F	C o d e	W	H	T	P	d F	W	H	T	P	d F	W	H	T	P	d F	W	H	T	P	d F
0 .0 1	1 0 3																13 .0	8 .0	5.0	10 .0	0 .6
0 .0 1 2	1 2 3																13 .0	8 .5	5.0	10 .0	0 .6
0 .0 1 5	1 5 3											10 .5	8.0	4 .5	7.5	0 .6	13 .0	9 .5	5.5	10 .0	0 .6
0 .0 1 8	1 8 3											10 .5	8.5	5 .0	7.5	0 .6	13 .0	11 .0	5.5	10 .0	0 .6
0 .0 2 2	2 2 3											10 .5	8.5	5 .0	7.5	0 .6	13 .0	11 .5	6.0	10 .0	0 .6
0 .0 2 7	2 7 3											10 .5	9.0	5 .5	7.5	0 .6	13 .0	12 .0	6.5	10 .0	0 .6
0 .0 3 3	3 3 3											10 .5	9.5	6 .0	7.5	0 .6	13 .0	12 .5	7.0	10 .0	0 .6
0 .0 3 9	3 9 3						10 .5	8 .0	4 .0	7 .5	0 .6	13 .0	8.5	4 .5	10 .0	0 .6	13 .0	14 .0	7.0	10 .0	0 .6
0 .0 4 7	4 7 3						10 .5	8 .0	4 .5	7 .5	0 .6	9.5	7.5	4 .0	7.5	0 .6	13 .0	9 .0	5 .5	10 .0	0 .6
												13 .0	9.0	5 .0	10 .0	0 .6
0 .0 5 6	5 6 3						10 .5	8 .5	5 .0	7 .5	0 .6	13 .0	9.5	5 .5	10 .0	0 .6	18 .5	11 .0	5.5	15 .0	0 .8
0 .0 6 8	6 8 3						10 .5	8 .5	5 .0	7 .5	0 .6	13 .0	11 .0	5 .5	10 .0	0 .6	18 .5	11 .5	6.0	15 .0	0 .8
0 .0 8 2	8 2 3						10 .5	9 .5	5 .5	7 .5	0 .6	13 .0	11 .5	5 .5	10 .0	0 .6	18 .5	12 .0	6.5	15 .0	0 .8
0 .1	1 0 4	10 .5	7 .5	4.0	7 .5	0 .6	10 .5	10 .0	6 .0	7 .5	0 .6	12 .0	9.0	5 .0	10 .0	0 .6	18 .5	12 .0	6.0	15 .0	0 .8
0 .1 2	1 2 4	10 .5	7 .5	4.0	7 .5	0 .6	10 .5	10 .5	6 .5	7 .5	0 .6	18 .5	10 .5	5 .0	15 .0	0 .8	18 .5	14 .5	7.0	15 .0	0 .8
0 .1 5	1 5 4	10 .5	8 .0	4.5	7 .5	0 .6	10 .5	11 .0	7 .0	7 .5	0 .6	18 .5	11 .5	5 .5	15 .0	0 .8	18 .5	15 .5	8.0	15 .0	0 .8
0 .1 8	1 8 4	10 .5	8 .5	5.0	7 .5	0 .6	13 .0	9 .0	4 .5	10 .0	0 .6	18 .5	12 .0	6 .0	15 .0	0 .8	18 .5	16 .0	8.5	15 .0	0 .8
0 .2 2	2 2 4	10 .5	8 .5	5 .0	7 .5	0 .6	10 .3	11 .0	6 .1	7 .5	0 .6	11 .3	4.3	7 .0	10 .0	0 .8	11 .3	11 .3	7.0	10 .0	0 .6
							13 .0	11 .0	5 .0	10 .0	0 .6	18 .5	13 .5	6 .0	15 .0	0 .8	18 .5	16 .5	9.0	15 .0	0 .8
0 .2 7	2 7 4	10 .5	9 .5	5.5	7 .5	0 .6	13 .0	11 .5	6 .0	10 .0	0 .6	18 .5	14 .0	7 .0	15 .0	0 .8	26 .5	16 .5	7.5	22 .5	0 .8
0 .3 3	3 3 4	10 .5	10 .0	6 .0	7 .5	0 .6	12 .0	12 .0	6 .5	7 .5	0 .6	12 .0	12 .0	7 .5	10 .0	0 .6	26 .5	17 .0	8 .5	22 .5	0 .8
							13 .0	12 .0	6 .5	10 .0	0 .6	18 .5	15 .0	7 .5	15 .0	0 .8
0 .3 9	3 9 4	10 .5	10 .5	6.0	7 .5	0 .6	18 .0	9 .0	5 .0	15 .0	0 .6	18 .5	15 .5	8 .5	15 .0	0 .8	26 .5	17 .0	9.0	22 .5	0 .8
0 .4 7	4 7 4	10 .5	12 .0	6.0	7 .5	0 .6	18 .5	13 .0	5 .5	15 .0	0 .8	18 .5	17 .5	8 .5	15 .0	0 .8	26 .5	18 .0	10 .0	22 .5	0 .8
0 .5 6	5 6 4	13 .0	11 .0	5.5	10 .0	0 .6	18 .5	13 .0	6 .0	15 .0	0 .8	26 .0	16 .0	7 .5	22 .5	0 .8	26 .5	18 .0	11 .0	22 .5	0 .8
0 .6 8	6 8 4	13 .0	11 .5	6.0	10 .0	0 .6	18 .5	13 .5	6 .0	15 .0	0 .8	26 .0	17 .0	8 .0	22 .5	0 .8	26 .0	21 .5	12 .5	22 .5	0 .8
0 .8 2	8 2 4	13 .0	13 .0	6.0	10 .0	0 .6	18 .5	14 .0	7 .0	15 .0	0 .8	26 .0	17 .5	9 .0	22 .5	0 .8	31 .0	21 .0	12 .0	27 .5	0 .8
1	1 0 5	13 .0	14 .0	6.5	10 .0	0 .6	18 .5	15 .0	8 .5	15 .0	0 .8	26 .0	18 .5	1 0 .0	22 .5	0 .8	31 .0	22 .0	13 .5	27 .5	0 .8
1 .2	1 2 5	18 .5	12 .5	5.5	15 .0	0 .8	18 .5	15 .5	8 .5	15 .0	0 .8	26 .0	20 .0	1 1 .0	22 .5	0 .8	31 .0	23 .5	15 .0	27 .5	0 .8
1 .5	1 5 5	18 .5	13 .5	6.0	15 .0	0 .8	18 .5	16 .5	9 .5	15 .0	0 .8	31 .0	19 .5	1 1 .0	27 .5	0 .8	31 .0	26 .5	16 .0	27 .5	0 .8
1 .8	1 8 5	18 .5	14 .0	6.5	15 .0	0 .8	26 .0	16 .0	7 .5	22 .5	0 .8	31 .0	21 .0	1 2 .0	27 .5	0 .8	31 .0	28 .0	18 .0	27 .5	0 .8
2 .2	2 2 5	18 .5	15 .0	7.0	15 .0	0 .8	26 .0	17 .0	8 .5	22 .5	0 .8	31 .0	23 .5	1 3 .0	27 .5	0 .8	31 .0	30 .5	20 .0	27 .5	0 .8
2 .7	2 7 5	18 .5	16 .0	7.5	15 .0	0 .8	26 .0	18 .0	9 .5	22 .5	0 .8
3 .3	3 3 5	18 .5	16 .5	8.5	15 .0	0 .8	26 .0	19 .0	10 .5	22 .5	0 .8
3 .9	3 9 5	26 .0	16 .0	7.0	22 .5	0 .8	26 .0	21 .5	10 .5	22 .5	0 .8
4 .7	4 7 5	26 .0	17 .0	7.5	22 .5	0 .8	26 .0	22 .0	12 .0	22 .5	0 .8
5 .6	5 6 5	26 .0	17 .5	8.0	22 .5	0 .8	31 .0	22 .0	12 .0	27 .5	0 .8
6 .8	6 8 5	26 .0	18 .5	9.0	22 .5	0 .8	31 .0	23 .5	13 .0	27 .5	0 .8
8 .2	8 2 5	26 .0	20 .0	10 .0	22 .5	0 .8	31 .0	25 .0	14 .5	27 .5	0 .8
1 0	1 0 6	26 .0	21 .0	11 .5	22 .5	0 .8	31 .0	26 .5	16 .5	27 .5	0 .8

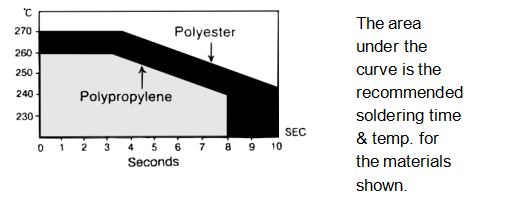

LUTADO

RADIALA TAPING KODA DIAGRAMA

SPECIFICACIONS

Priskribo	Letero	Dimensio (mm)
		RT2	RT3	RT4	Tol.
Plumba Drato Diametro	d	0.5 / 0.6	0.6	0.6 / 0.8	+ 0.05
Tape Pitch	P	12.7	12.7	25.4	+ 1
Feed Hole Pitch	PO	12.7	12.7	12.7	+ 0.2
Centrado de la Plumbodrato	P1	2.6 / 3.75	7.7	5.2	+ 0.7
Centrado de la Korpo	P2	6.35	12.7	12.7	+ 1.3
Plumbo Interspaco (Tonalto)	F	7.5	10	15	+ 0.6; -0.1
Komponento vicigo	Δh	0	0	0	+ 2
Alteco de Componenet de Tape Center	H	18.5	18.5	18.5	+ 0.5
Larĝo de la Bendo de Kondukula	W	18	18	18	+ 1; -0.5
Tenu Malsupren Tape Larĝon	WO	6	9	10	Min
Trua Pozicio	W1	9	9	9	+ 0.5
Tenu Subbendan Pozicion	W2	3	3	3	Maks
Nutra Truo Diametro	Faru	4	4	4	+ 0.2
Bendo-Dikeco	t	0.5	0.5	0.5	+ 0.2
Figuro	fig	1.2 aŭ 3	4	4



Rimarko: *Dono de akumulita tonalto malpli ol 1mm je la sumo de 20 tonaltoj.

*Kontinua malplena komponanto malpli ol 3 sinsekvaj pecoj.

*Tute malplena sur unu bobeno malpli ol 1%.

Enkonduko
CDAB Series are constructed with metalized polyester film dielectric, kuproplumbo kaj epoksia rezino pulvora tegaĵo. Ili taŭgas por blokado, kuplado, Decoupling, Filtrado, preterpasi tempigcirkviton kaj ideala por uzo en telekomunika ekipaĵo, ekipaĵo pri datumtraktado, industria instrumento, aŭtomataj kontrolsistemoj kaj aliaj ĝeneralaj elektronikaj ekipaĵoj.
