Ĝeneralaj elektrolitaj kondensiloj ▏105 ℃▏400 ~ 450V ▏cafa

Trajtoj

Longlife, 105 ℃, 2,000 Horoj Certigitaj
Smaller size with large permissible ripplecurrent
SlimType

Datasheet-For-General-Electrolytic-Capacitors-▏105-℃▏400450V-▏CAFA.pdf (3372 Elŝutoj )

SPECIFICACIONS

Eroj	Agado
Vivo	ĉe 105 ° C 2000 Horoj
Funkcia Temp	400V				420 ~ 450V
	-40 °C ~ +105 ° C				-25 °C ~ +105 ° C
Kapabla toleremo	+20% (je 120 Hz, 20 ° C)
Filma kurento (ĉe 20 ° C)	Tempo		post 5 minutoj
	Filma kurento		CV < 1,000 mi = 0,03 CV + 15(µA)			CV > 1,000 I = 0,02CV+25 (µA)
	Kie C = taksita kapacitanco en µF. V = taksita DC labortensio en V
Disipa faktoro (Sunbruno δ ĉe 120Hz, 20° C)	Taksita tensio		400	420	450
	Tan δ (maks)		0.24	0.24	0.24
Malalta Temperaturo Karakterizaĵoj (je 120 Hz)	Impedancia proporcio ne devas superi la valorojn donitajn en la suba tabelo
	Taksita tensio			400	420	450
	Impedanco	Z (-25° C) / Z (+20 ° C)		5	6	6
	Proporcio	Z (-40° C) / Z (+20° C)		6	—	—
Ŝarĝi Vivo-Testo	Testa Tempo		2,000 hrs
	Kapacitan Ŝanĝo		Ene + 20% de komenca valoro
	Disipa faktoro		Malpli ol 200% de specifita valoro
	Filma kurento		Ene de specifita valoro
	* La supraj specifoj estos kontentigitaj kiam la kondensiloj estas restarigitaj al 20 °C post la taksita tensio aplikita kun taksita ondeto fluo por 2,000 horoj je 105 ° C
	Testa Tempo		1,000 horoj
Testo de Konservado	Kapacitan Ŝanĝo		Ene + 20% de komenca valoro
	Disipa faktoro		Malpli ol 200% de specifita valoro
	Filma kurento		Ene de specifita valoro
	* La supraj specifoj estos kontentigitaj kiam la kondensiloj estas restarigitaj al 20 °C post elmontrado de ili por 1,000 horoj je 105 °C sen tensio aplikata. La taksita tensio devas esti aplikata al la kondensiloj antaŭ la mezuradoj. (Vidu al JIS C 5101-4 4.1)
Ondeta Fluo & Frekvencaj Multiplikiloj	Freq. (Hz)		60	120	500	1k	10k supren
	Multiplikiloj		0.80	1.00	1.25	1.45	1.50
Aliaj Normoj	JIS C 5101-4

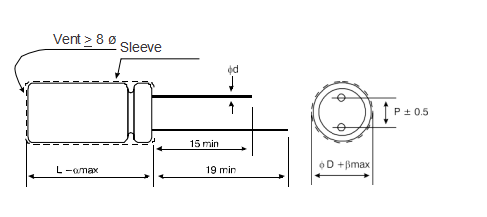

DIMENSIOJ

Unuo: mm

φD	8	10	12.5	16	18
P	3.5	5.0	5.0	7.5	7.5
φd	0.6			0.8
a	2.0
R	0.5

DIMENSIOJ & permesebla ONDULO AKTUALA

V. DC	Ĉapo . (µF )	8f			10f			12.5f			16f			18f
		φD x L	Ondeta Fluo		φ D x L	Ondeta Fluo		φ D x L	Ondeta Fluo		φ D x L	Ondeta Fluo		φ D x L	Ondeta Fluo
		φD x L	120 Hz	100k Hz	φ D x L	120 Hz	100k Hz	φ D x L	120 Hz	100k Hz	φ D x L	120 Hz	100k Hz	φ D x L	120 Hz	100k Hz
400V (2G)	15	8 x 30	190	285
	22	8 x 35	250	375
	27	8 x 40	300	450	10 x 30	245	370
	33	8 x 45	350	525	10 x 35	295	445
	39	8 x 50	390	585	10 x 40	345	515
	47				10 x 45	400	600
	56				10 x 50	450	675	12.5 x 30	470	705
	68							12.5 x 35	540	810
	82							12.5 x 40	620	930
	100
	120										16 x 35.5 16 x 40	800 840	1,200 1,260
	150										16 x 45	940	1,410
	180										16 x 50	1050	1,575	18 x 40	1,060	1,590
	220													18 x 45	1,200	1,800
420V (2P)	15	8 x 30	195	293
	22	8 x 35	255	383
	27	8 x 45	320	480	10 x 30	245	370
	33	8 x 50	370	555	10 x 35	295	445
	39				10 x 40	345	515
	47				10 x 45	400	600
	56				10 x 50	450	675	12.5 x 30	470	705
	68							12.5 x 35	540	810
	82							12.5 x 45	630	945
	100							12.5 x 50	730	1,095	16 x 35.5	730	1,095
	120										16 x 40	840	1,260
	150										16 x 45	940	1,410	18 x 35.5	920	1,380
	180										16 x 50	1,050	1,575	18 x 40	1,060	1,590
	220													18 x 50	1,220	1,830
450V (2W)	15	8 x 30	195	293
	22	8 x 40	270	405	10 x 30	225	330
	27	8 x 45	320	480	10 x 35	265	400
	33	8 x 50	370	555	10 x 40	315	475
	39				10 x 45	360	545
	47				10 x 50	420	625	12.5 x 30	430	645
	56							12.5 x 35	490	735
	68							12.5 x 40	560	840
	82							12.5 x 45	630	945
	100							12.5 x 50	730	1,095	16 x 35.5	730	1,095
	120										16 x 45	840	1,260	18 x 35.5	820	1,230
	150										16 x 50	980	1,470	18 x 40	970	1,455
	150													18 x 45	995	1,490
	180													18 x 45	1,090	1,635
	180													18 x 50	1,140	1,710

Ekzemplo de Parta Nombro

CAFA 560 M 2G BK 125 300

Trajtoj
◆  Longvivo, 105 ℃,2,000Horoj Certigitaj
◆  SlimType

◆ Konforme al Rohs
