Metaligita Poliestro -Filma Kondensilo | ESR minimumigita | CA

Trajtoj

◆ Alta malsekeco-rezisto
◆ Unilaterallead-out
◆ Good insulating performance
◆ ESR is minimized
◆ Rated Voltage 100~1200Vdc

Ekzemplo de Parta Nombro

ELEKTRAJK Karakterizaĵoj

Eroj	Agado
Funkcia Tensia Gamo	100Vdc, 250Vdc, 400Vdc, 630Vdc, 1200Vdc
Taksita Temperaturo	-55˚C ~ +105˚C (Derates over 85˚C)
Klimata Kategorio	55 / 105 / 21
Kapabla gamo	0.001 µF ~ 0.27 µF
Kapabla toleremo	5% (J), 10% (K), 20%(M)
Disipa faktoro	≤ 1.0% (1KHz, 20° C)
Insulation Resistance Terminalo al Terminalo	≥ 30000MΩ, CR ≤ 0.1μF (20° C, 10V, 1min) ≥ 10000MΩ, Cr > 0.1μF (20° C, 100V, 1min)
Eltena Tensio	2.0Ur : (5s)



LUTADO

La areo sub la kurbo estas la rekomendita luttempo & temp. por la montritaj materialoj.

(µF)	W.V. DC	50V (1H) / 63V (1J) / 100V (2A)					250V (2E)					400V (2G)
	Kodo	W	H	T	P	d	W	H	T	P	d	W	H	T	P	d
0.001	102	6.0	11.5	3.5	3.5	0.5	6.0	11.5	3.5	3.5	0.5	6.0	11.5	3.5	3.5	0.5
0.0012	122	6.0	11.5	3.5	3.5	0.5	6.0	11.5	3.5	3.5	0.5	6.0	11.5	3.5	3.5	0.5
0.0015	152	6.0	11.5	3.5	3.5	0.5	6.0	11.5	3.5	3.5	0.5	6.0	11.5	3.5	3.5	0.5
0.0018	182	6.0	11.5	3.5	3.5	0.5	6.0	11.5	3.5	3.5	0.5	6.0	11.5	3.5	3.5	0.5
0.0022	222	6.0	11.5	4.0	3.5	0.5	6.0	11.5	4.0	3.5	0.5	6.0	11.5	4.0	3.5	0.5
0.0027	272	6.0	11.5	4.0	3.5	0.5	6.5	12.0	4.0	3.5	0.5	7.0	13.0	4.0	4.0	0.5
0.0033	332	6.0	11.5	4.0	3.5	0.5	6.5	12.0	4.0	3.5	0.5	7.0	13.0	4.5	4.5	0.5
0.0039	392	6.0	11.5	4.0	3.5	0.5	6.5	12.0	4.0	4.0	0.5	7.5	13.5	4.5	4.5	0.5
0.0047	472	6.0	11.5	4.0	3.5	0.5	6.5	12.0	4.0	4.5	0.5	8.0	13.5	4.5	4.5	0.5
0.0056	562	6.0	11.5	4.0	4.0	0.5	7.0	12.0	4.0	5.0	0.5	8.0	13.5	5.0	5.5	0.5
0.0068	682	6.5	11.5	4.0	4.0	0.5	7.0	12.0	4.0	5.0	0.5	8.5	13.5	5.5	5.5	0.5
0.0082	822	7.0	11.5	4.0	4.0	0.5	8.0	13.0	4.0	5.5	0.5	9.0	15.5	5.5	5.5	0.5
0.01	103	7.0	11.5	4.5	4.0	0.5	8.0	13.0	5.0	5.5	0.5	9.5	15.5	6.0	5.5	0.5
0.012	123	7.0	11.5	4.5	4.0	0.5	8.5	13.5	5.0	5.5	0.5	10.5	15.5	6.5	6.0	0.5
0.015	153	7.0	11.5	4.5	4.5	0.5	8.5	13.5	5.0	5.5	0.5	10.5	15.5	6.5	6.5	0.5
0.018	183	7.0	12.0	4.5	4.5	0.5	9.0	14.0	6.0	6.0	0.5	11.5	17.5	7.0	7.0	0.5
0.022	223	8.0	12.0	4.5	5.0	0.5	9.5	14.0	6.0	6.5	0.5	11.5	17.5	7.0	7.0	0.5
0.027	273	8.0	13.0	5.0	5.0	0.5	10.0	15.0	6.5	6.5	0.5	12.5	18.5	7.5	7.5	0.5
0.033	333	8.5	13.0	5.0	5.5	0.5	10.5	15.5	6.5	6.5	0.5	12.5	18.5	7.5	7.5	0.5
0.039	393	9.0	13.0	5.0	5.5	0.5	11.5	15.5	7.0	7.0	0.5	14.0	19.0	8.0	8.5	0.5
0.047	473	9.0	13.0	5.5	5.5	0.5	11.5	16.0	7.0	7.5	0.5	14.5	19.0	8.5	9.0	0.5
0.056	563	9.5	13.5	5.5	6.5	0.5	12.5	16.0	8.5	8.0	0.5	14.5	21.5	8.5	9.0	0.5
0.068	683	10.0	13.5	6.0	7.0	0.5	12.5	17.0	8.5	8.0	0.5	14.5	22.5	9.0	9.5	0.5
0.082	823	10.5	13.5	6.5	7.0	0.5	14.0	19.0	10.0	8.5	0.5
0.1	104	11.5	13.5	7.0	7.5	0.5	15.0	19.0	10.0	9.0	0.5
0.12	124	12.5	15.5	7.5	8.5	0.5
0.15	154	13.5	16.0	8.0	9.0	0.5
0.18	184	14.0	16.5	8.0	9.5	0.5
0.22	224	14.5	17.5	8.5	9.5	0.5
0.27	274	15.0	21.0	9.0	10.0	0.5



(µF)	W.V. DC	630VDC (2J)					1200VDC (3B)
	Kodo	W	H	T	P	d	W	H	T	P	d
0.001	102	6.5	12.5	4.0	3.5	0.5	7.0	13.5	4.5	4.0	0.5
0.0012	122	6.5	12.5	4.0	3.5	0.5	7.0	13.5	4.5	4.0	0.5
0.0015	152	6.5	12.5	4.0	3.5	0.5	7.5	13.5	4.5	4.5	0.5
0.0018	182	6.5	12.5	4.0	3.5	0.5	7.5	13.5	4.5	4.5	0.5
0.0022	222	7.0	12.5	4.5	4.5	0.5	8.0	14.0	5.0	5.0	0.5
0.0027	272	7.5	13.5	5.0	4.5	0.5	8.0	14.0	5.5	5.0	0.5
0.0033	332	7.5	13.5	5.0	4.5	0.5	9.0	14.0	6.0	5.5	0.5
0.0039	392	8.0	13.5	5.5	5.0	0.5	9.5	15.0	6.0	6.0	0.5
0.0047	472	8.5	13.5	5.5	5.0	0.5	9.5	16.0	6.0	6.0	0.5
0.0056	562	9.5	14.0	5.5	5.5	0.5	10.0	16.5	6.5	6.0	0.5
0.0068	682	10.0	14.0	6.0	6.0	0.5	10.5	16.5	6.5	6.5	0.5
0.0082	822	10.0	16.0	6.0	6.0	0.5	11.5	17.5	7.5	7.5	0.5
0.01	103	10.0	16.0	6.5	6.0	0.5	12.0	17.5	7.5	7.5	0.5
0.012	123	11.0	16.5	6.5	7.0	0.5
0.015	153	11.5	17.0	7.0	7.5	0.5
0.018	183	12.0	17.5	7.5	7.5	0.5
0.022	223	12.5	18.0	7.5	8.0	0.5



RENDECO

Ero	Testo Metodoj	Postuloj
Resistance to Soldering Heat	Solda Banejo: 260°C± 5°C Immersion Time: 10sec ± 1sec	Capacitance Change ∆C/C ≤ 5% DF Change ∆ tanδ ≤ 1% ĉe 1KHz IR ≥ 50% spec value
Resistance to Vibration	Frekvenca Gamo: 10 ~ 500Hz Amplitude: 0.75m/m Daŭro: 6 horoj	There shall be no Visible Damage No Intermittent Contact, Neniu Malferma aŭ Mallonga Cirkvito
Damp heat, Steady State	Temperaturo: 55° C Relativa Humideco: 90% al 95% Daŭro: 21 Days	Capacitance Change ∆C/C ≤ 5% DF Change ∆ tanδ ≤ 1% ĉe 1KHz IR ≥ 50% spec value
Electrical Endurance	Temperaturo: 105° C Voltage Applied: 1.25 x VR (DC) Daŭro: 1,000 horoj	Capacitance Change ∆C/C ≤ 1% DF Change ∆ tanδ ≤ 1% ĉe 1KHz IR ≥ 50% spec value



KODO DE KAPACITANCO

μF	0.001	0.0047	0.01	0.047	0.1	0.27
pF	1000	4700	10000	47000	100000	270000
Kodo	102	472	103	473	104	274



TASA TENSIO

W V	100	250	400	630	1200
Kodo	2A	2E	2G	2J	3B



RADIALA PLOMBO-SPACISMO

*Leadspace estas rekta plumbo ne-formita origina gvidspaco.

Lead S	pacing	5.0mm	7.5mm	10mm
Kodo		050	075	100



BENDOKODO (Plumba interspaco de bendo)

*see diagram on page 4

Plumbo Interspaco	5.0mm	7.5mm	10mm
Tape Packing	A	A	A
Kodo	RT1	RT2	RT3



PLUBLONONGO DE SIDIGA aviadilo

(Bulk Pack)

mm	5	10	15	20
Kodo	50	100	150	250



TOLERANCE

Kodo	Toleremo
J	± 5%
K	± 10%
M	± 20%



KLUB STILO EKZEMPLOJ

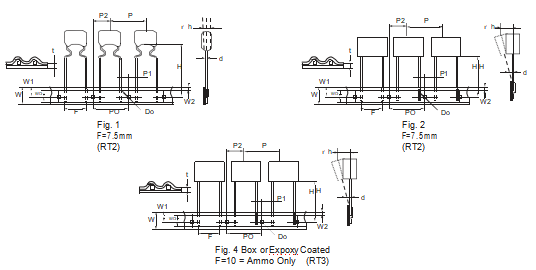

RADIALA TAPING KODA DIAGRAMA

SPECIFICACIONS

Priskribo	Letero	Dimensio (mm)
		RT1	RT2	RT3	Tol.
Plumba Drato Diametro	d	0.5 / 0.6	0.5 / 0.6	0.6	+ 0.05
Tape Pitch	P	12.7	12.7	12.7	+ 1
Feed Hole Pitch	PO	12.7	12.7	12.7	+ 0.2
Centrado de la Plumbodrato	P1	3.85	2.6 / 3.75	7.7	+ 0.7
Centrado de la Korpo	P2	6.35	6.35	12.7	+ 1.3
Plumbo Interspaco (Tonalto)	F	5	7.5	10	+ 0.6; -0.1
Komponento vicigo	∆h	0	0	0	+ 2
Alteco de Componenet de Tape Center	H	18.5	18.5	18.5	+ 0.5
Larĝo de la Bendo de Kondukula	W	18	18	18	+ 1; -0.5
Tenu Malsupren Tape Larĝon	WO	6	6	9	Min
Trua Pozicio	W1	9	9	9	+ 0.5
Tenu Subbendan Pozicion	W2	3	3	3	Maks
Nutra Truo Diametro	Faru	4	4	4	+ 0.2
Bendo-Dikeco	t	0.7	0.5	0.5	+ 0.2
Figuro	fig	1 aŭ 2	1.2 aŭ 3	4

Rimarko: *Dono de akumulita tonalto malpli ol 1mm je la sumo de 20 tonaltoj.

*Kontinua malplena komponanto malpli ol 3 sinsekvaj pecoj.

*Tute malplena sur unu bobeno malpli ol 1%.

Enkonduko
CDAA series is constructed with polyester film dielectric, aluminia folio elektrodo, kupra plumbo, kaj epoksirezina tegaĵo. Ili taŭgas por blokado, pretervojo kaj kuplado de DC kaj signalo al VHF-gamo, tempocirkvitoj, Filtrado, kaj alia ĝenerala uzado.
They are also ideal for use in amplifiers, TV, radio, stereo equipment and other electronic equipments.
