PRISKRIBO

Apliko

JINPEI CJAF-tipo inteligenta integra malalttensia filtra kondensilo estas dizajnita por situacioj kie la elektroretoj havas certan harmonian enhavon., sed la komuna tipo-potenckondensilo malsukcesas funkcii normale, ĝiaj ĉefaj karakterizaĵoj jene:
1.Altkvalita tipo malalttensia kondensilo, sen-olea dezajno, alta sekureco;
2.Adopto de sen-eksaltiga ŝaltilo, kun altnivela teknologio, stabilaj kaj fidindaj prezentoj; 3.Adopto de speciala teknologio kaj procezo,efike subpremi alt-ordan harmonojn kaj ŝpruciĝon,havas evidentan efikecon en subpremado de harmoniko de ordo 3, 5, 7, 9 kaj supre;
4.Modula strukturo, fleksebla kombinaĵo, oportuna kapacito ekspansio, simpla instalado, oportuna por prizorgado;
5.Inteligenta reto, 485 komunika interfaco,povas ŝanĝi en postscenejo komputilo, fari integran administradon de distribuo;
6.Adopto de malcentralizita kontrolreĝimo, 200,000 tempoj de senmanka ŝaltado, kun alta fidindeco; 7.Humanigita hom-maŝina interfaco, simpla operacio, oportuna prizorgado, ĝi estas oportuna por pafado surloke;
8.Ĝi estas ekipita per SH-eksplodila aparato kaj temperaturkontrola aparato interne, kiu plibonigas la kurantan fidindecon en severaj harmoniaj lokoj;
9.Elstara energio-ŝpara efikeco, ĝi efike pliigas la potencan faktoron, reduktas elektran konsumon kaj plibonigas la kvaliton de elektra energio.
ZMZ-J-tipo inteligenta integra malalttensia filtra kondensilo estas plejparte aplikata al lokoj kie la harmonia kurento estas 40% malsupre (kiel frekvenctransformilo, kaj aliaj ekipaĵoj), ĝi ne nur
plenumas la postulojn de reaktiva kompenso kaj plibonigo de potenco-faktoro, sed ankaŭ forigas influon de alt-orda harmoniko al la sistemo, plibonigas la elektrokvaliton.

Produkta Funkcia Filtrado

Ĝi efike subpremas alt-ordan harmonian kaj ŝpruciĝon, formas malalt-rezistan kanalon por alt-orda harmoniko. Ĝi sorbas kaj liberigas la harmonion, forigas influon de alta orda harmoniko al la kondensilo, protektas cirkvitojn kaj kondensiloj de troŝarĝo, malhelpas supervarmiĝon de kondensiloj, izola medio de maljuniĝo, evitas redukton de memresaniga agado, aŭ redukto de servodaŭro.

Sen-akva ŝaltilo

Agordita kun speciala kondensila ŝaltilo, neniu ŝanĝa pliiĝo.

Split-faza kompenso

Kondensilo de ĉiu fazo de aparta-faza kompensa tipo produkto povas esti ŝanĝita aparte, kiu plibonigas la reaktivan kompensan precizecon, ebligas la trifazan reaktivan malekvilibron esti bone kompensita.

Mezurado

Mezurado de distribua tensio, aktuala, reaktiva potenco, potenca faktoro; aŭtomata mezurado kaj korekto de CT-fazo kaj ŝanĝo; mezurado de trifaza kurento kaj interna temperaturo de ĉiu kondensilo.

Protekto

Rapida kurenta ŝanĝado kaj superflua protekto de cirkvito; supertensio kaj subtensio protekto de kondensilo; trotemperaturo, malferma-faza kaj trifaza malekvilibra protekto de kondensilo, kiam la temperaturo de kondensilo superas 65℃, la tuta maŝino de kondensilo elirus operacion, kiu plibonigas sian servodaŭron, kaj garantias sekurecan funkciadon de sistemo.

Signalo

Ŝanĝanta staton, super, sub kaj kompensa stato, super- kaj sub-tensiaj ŝtatsignaloj; protekto operacio tipo kaj mem-diagnozo misfunkciado tipo signaloj.

Komunikado

Adopto de RS-485-komunika kuplado inter kondensilo kaj regilo, kiu estas oportuna por alŝuto de amaso de specimenaj datumoj same kiel informoj interŝanĝi kun ekstera monitora terminalo, formas sisteman laboron.

Rete

Funkcioj de drata reto komunikado kaj radioreta komunikado.

Inteligenta retkontrolo

Ĝi kapablas detekti kaj spuri la reaktivan variadon de sistemo aŭtomate, kaj ŝalti en kondensila banko aŭtomate. Faru ŝaltadon cirkle por kondensiloj kun sama kapacitanco, kaj efektivigu ŝanĝadon laŭ la vakaĵo por kondensiloj kun malsama kapacitanco. La kondensilo kiu estas enŝaltita pli frue devus eliri unue,ke elirejoj pli frue estu enŝaltitaj unue; kondensilo kies kuranta temperaturo estas pli malalta devus esti enŝaltita unue, kies kura temperaturo estas pli alta devus eliri unue; kiam la kompensa situacio estas stabila, la kondensiloj devus esti ŝanĝitaj en cirkle ĉiujn dek kvin minutojn, evitu longan funkciadon de iu ajn kondensilo.

Mem-diagnozo de misfunkciadoj

Inteligenta kontrolelemento de kondensilo efektivigos mem-diagnozon al la kurantaj parametroj de la korpo, unufoje estas mem-inspekta kulpo, la tuta maŝino respondas rapide kaj eliras kurante.

Ĉefaj Teknikaj Parametroj Ĉirkaŭaj kondiĉoj

Ĉirkaŭa temperaturo: -25～55℃; Relativa temperaturo: 40℃, 20～90%; Alteco: ≤2000m.

Kondiĉoj de nutrado Taksita tensio: -220V/～380V; Devio de tensio: ± 20%;

Tensia ondoformo: sine ondo, totala misprezento ne superi 7%; Taksita ofteco: 50Hz±5%;

Elektrokonsumo: <2W.

Elektra sekureco

Elektra senigo, rampa distanco, izola forto, sekureca protekto, forto de mallonga cirkvito, specimenigo kaj kontrolo cirkvito protekto devus ĉiuj esti

konforme al la respondaj klaŭzoj de norma DL/T842-2003 Menda specifo por malalta- instalo de kondensilo de ŝunto de tensio.

Eraro de mezurado

Tensio: ≤0.5% (ene de 80~120% de taksita tensio); Aktuala: ≤1% (ene de 5% ~ 20% de taksita kurento), Potenca faktoro: ±1.5%;

Temperaturo: ± 1℃. Protekta eraro

Tensio: ≤0.5%; Aktuala: ≤1%;

Temperaturo: ± 1℃. Tempo: ±0.01s.

Reaktivaj kompensaj parametroj

Ŝanĝa intervalo de kondensilo: > 10'oj(1s~10s personecigitaj);

Reaktiva kapablo: komuna kompenso≤40kvar, aparta kompenso≤20kvar;

Interreta kvanto: ≤120pcs.

Fidindeco

Kontrolu precizecon: 100%;

Permeseblaj ŝanĝaj tempoj: 100,000 fojojn;

Malfortiga indico de rultempo de kondensila kapacito: ≤1%/jare;

Malfortiga indico de ŝanĝado de kondensila kapacito: ≤0.1%/dek mil fojojn; Jara faŭlto: ≤1%.

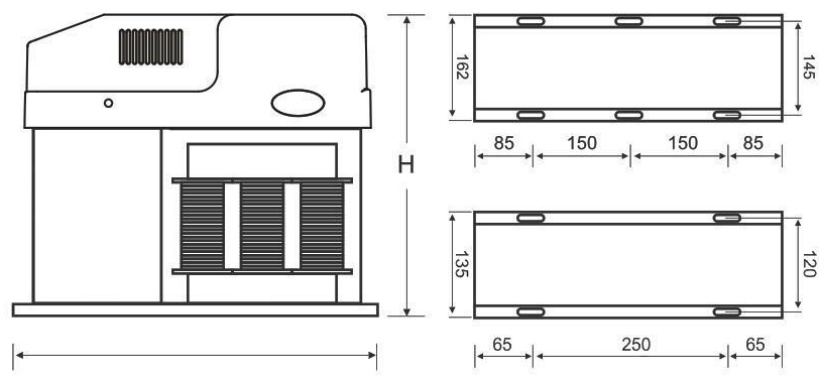

Ekstera Kaj Instala Grandeco

Enkonduko
JINPEI CJAF-tipo inteligenta integra malalttensia filtra kondensilo estas dizajnita por situacioj kie la elektroretoj havas certan harmonian enhavon., sed la komuna tipo-potenckondensilo malsukcesas funkcii normale
