Datasheet For Axial Lead Wet Tantalum Capacitors ▏Glass Sealed | CBDB
Mallonga Enkonduko
CBDB Series is half-sealed tubular wet tantalum electrolytic capacitors With polar axial leads are characterized in small size, malalta DC Elfluo, stabilaj kaj bonegaj prezentoj, alta fidindeco kaj longa vivo. CBDB Series meets the requirements of Chinese Electronic industry standard SJ/T10030-91, vaste uzata en elektronika ekipaĵo por armeaj kaj civilaj aplikoj kiel telekomunikado, aerospaco kaj aviado.
Wet tantalum capacitors / patent certificate available usually consist of an anode made of tantalum metal and a cathode made of tantalum oxide. Between the two is an insulating layer, usually formed by manganese dioxide. The liquid electrolyte is usually sulfuric acid. This structure makes the wet tantalum capacitor have high capacitance and stability.
Jinpei wet tantalum capacitors are widely used in many applications, especially in areas where high performance and reliability are required. They are commonly used in aerospace, military equipment, komunikadoj, oil exploration equipment and other demanding applications.
Ĝeneralaj Karakterizaĵoj
Funkcianta Temperaturgamo: -55℃～+125℃(>85℃,use derated voltage) Kapabla toleremo:M=±20%,K=±10%
DC Elfluo: je +20℃, I0≤0.001CRUR aŭ 1μA(Which is greater);
At +85℃ and +125℃, I0≤0.008CRUR or 8μA(Which is greater)

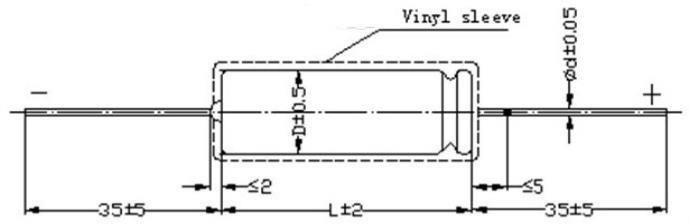

Desegno ，Kaza Dimensio kaj Max. Pezo
Outline and Dimensions
Tablo 1
| Kodo | Maks. pezo (g) | D±0.5（mm） | L±2 (mm) |
| 0 | 3 | 5 | 10 |
| 1 | 4 | 5 | 14 |
| 2 | 5 | 6 | 16 |
| 3 | 7 | 8 | 16 |
| 4 | 10 | 8 | 22 |
| 5 | 14 | 10 | 22 |
| 6 | 17 | 10 | 25 |
| 7 | 20 | 10 | 30 |
| 8 | 23 | 10 | 33 |
Ekzemplo de Parta Nombro
Notoj
1、Tantalaj kondensiloj ne povas esti mezuritaj per multimetro (Facile kaŭzi neinversigeblan damaĝon kaj konduki al malakcepto)
2、Kapacitanco, DF mezuras frekvencon: 100Hz，U-=2.20 -1.0V，U~=1.00 -0.5V(efika valoro.
3、Mezuru elfluan fluon super 85℃,bonvolu uzi malpliigitan tension.
4、Specialaj grandeco kaj grandaj kapacitancaj produktoj, bonvolu intertrakti kun ni
Trajtoj
CBDB Series is half-sealed tubular wet tantalum electrolytic capacitors
Kun polusaj aksaj kondukoj estas karakterizitaj en malgranda grandeco, malalta DC Elfluo,
stabilaj kaj bonegaj prezentoj, alta fidindeco kaj longa vivo. CBDB
Serio plenumas la postulojn de la ĉina Elektronika industria normo SJ/T10030-91, vaste uzata en elektronika
ekipaĵo por armeaj kaj civilaj aplikoj kiel telekomunikado, aerospaco kaj aviado.
RoHS konforma
