Malaltaj ESR -elektrolitaj kondensiloj ▏200 ~ 450V ▏CADC

Trajtoj
105C, 5000 Horoj Certigitaj
Malalta ESR, taŭga por ŝanĝi elektrofontojn, UPS, Balasto
Malgranda grandeco kun grandpermesebla ondetkurento

Datenfolio-Por-Malalta-ESR-Electrolytic-Kondensiloj-▏200450V-▏CADC.pdf (3466 Elŝutoj )

SPECIFICACIONS

Ero	Agado
Taksita Tensia Gamo	200 ~ 400V									450V
Funkcia Temp.	-40°C ~+105 °C									-25°C ~+105 °C
Kapacitan Toleremo	± 20% (120Hz, 20° C)
	Tempo		Post 5 minutoj
Filma kurento (je 20 ° C)	Filma kurento		CV1000							CV1000
			mi = 0,03 CV (MA)							mi = 0,03 CV (MA)
	Kie, C = taksita kapacitanco en mF. V= taksita DC labortensio en V.
Dissipa Faktoro Tan d ĉe 120Hz, 20° C	Taksita tensio		200	250		350		400		450
	Kaj (maks)		0.20	0.20		0.24		0.14		0.24
Karakterizaĵoj de Malalta Temperaturo (je 120 Hz)	Taksita tensio				200		250		350		400	450
	Impedancia Proporcio	(-25° C)/(+20° C)			3		3		3		5	6
		(-40° C)/(+20° C)			4		4		4		6
	Impedancia proporcio ne devas superi la valorojn donitajn en la supra tabelo.
Ŝarĝi Vivo-Testo	Testa Tempo		5000 horoj
	Kapacitan Ŝanĝo		Ene de ± 20% de komenca valoro
	Disipa faktoro		Malpli ol 200% de specifita valoro
	Filma kurento		Ene de specifita valoro
	La supraj specifoj devas esti kontentigitaj kiam kondensiloj estas restarigitaj al 20 °C post tensio kun taksita ondeta kurento aplikita por 5000 horoj je 105 °C.
Testo de Konservado	Testa tempo: 1000 horoj; aliaj eroj estas la samaj kiel tiuj por ŝarĝvivotesto.
Ondeta Fluo & Frekvencaj Multiplikiloj	Freq. (Hz) D (mm)		120		1K			10K			100K
	10		0.8		1.0			1.25			1.40
	12.5 ~ 18		0.8		1.0			1.15			1.25
Aliaj Normoj	JIS C 5101-4

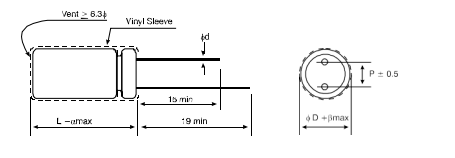

DIMENSIOJ Unuo: mm

D	10	12.5	16	18
P	5.0		7.5
d	0.6		0.8
a	1.5
b	0.5

DIMENSIOJ & PERMESA RIPPLE KURENTO

Dimensio: D x L (mm) Ondeta Fluo: mA/rms ĉe 120Hz, 105° C

V.DC Enhavo mF	200V (2D)			250V (2E)			350V (2V)			400V (2G)			450V (2W)
	D x L	Ondeta Fluo		D x L	Ondeta Fluo		D x L	Ondeta Fluo		D x L	Ondeta Fluo		D x L	Ondeta Fluo
	D x L	120Hz	100KHz	D x L	120Hz	100KHz	D x L	120Hz	100KHz	D x L	120Hz	100KHz	D x L	120Hz	100KHz
2.2										10 x 16	35	140
3.3							10 x 16	37.5	150	10 x 16	37.5	150	10 x 16	38	150
4.7							10 x 16	47	180	10 x 16	47	180	10 x 16	45	180
6.8							10 x 16	47.5	190	10 x 16	72.5	290	10 x 20	55	220
10	10 x 16	47.5	190	10 x 16	47.5	190	10 x 20	55	220	10 x 20	62.5	250	12.5 x 20	98	280
22	10 x 20	80	320	12.5 x 20	137	390	12.5 x 25	147	420	12.5 x 25	147	420	16 x 25	182	520
33	12.5 x 20	154	440	12.5 x 20	147	420	16 x 25	193	550	16 x 25	193	550	16 x 31.5	217	620
47	12.5 x 25	200	570	16 x 25	217	620	16 x 31.5	245	700	16 x 31.5	245	700	18 x 31.5	277	790
68	16 x 25	259	740	16 x 25	259	740	18 x 31.5	273	780	18 x 31.5	273	780	18 x 40	357	1020
100	16 x 25	319	910	16 x 31.5	350	1000	18 x 35.5	368	1050	18 x 40	385	1100
120	16 x 31.5	361	1030	18 x 31.5	399	1140	18 x 40	403	1150	18 x 45	420	1200
150	16 x 31.5	424	1210	18 x 35.5	473	1350
180	18 x 31.5	490	1400	18 x 40	536	1530
220	18 x 35.5	578	1650	18 x 45	623	1780
270	18 x 40	648	1850
330	18 x 45	735	2100

Trajtoj
◆ 105C,5000 Horoj Certigitaj
◆ MalaltaESR, taŭga por ŝanĝi elektroprovizojn,
UPS, Balasto
◆ Malgranda grandeco kun granda permesebla ondetokurento

◆ Konforme al Rohs
